SNM3300 金属螳螂爪安装教程 评论

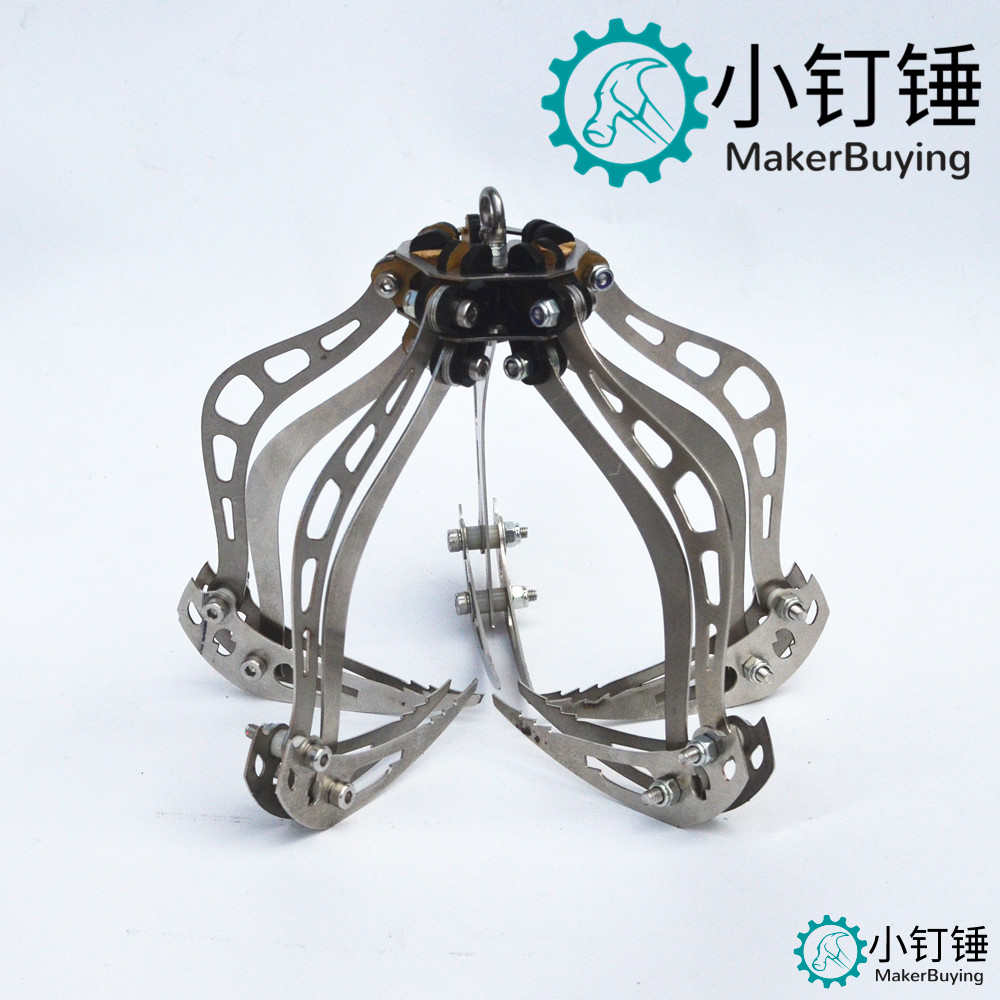

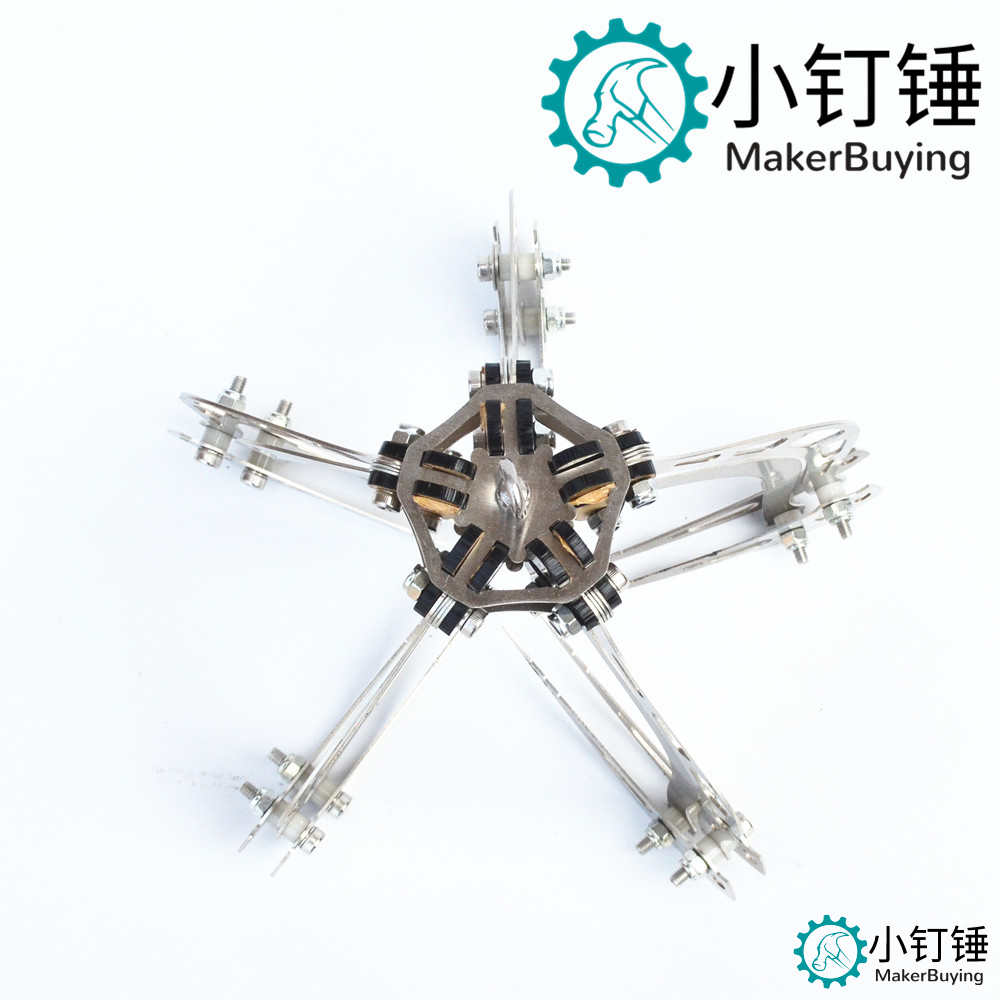

完整图:注意观看细节

1.安装单个指爪

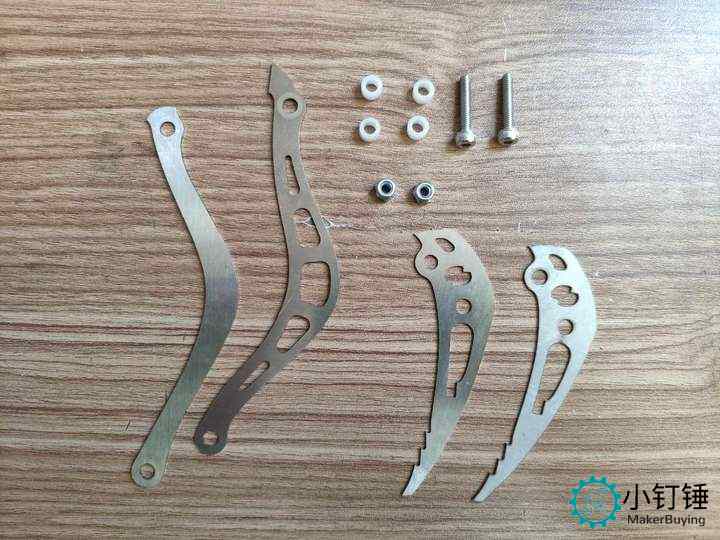

追备好材料(内六角螺丝为长螺丝)

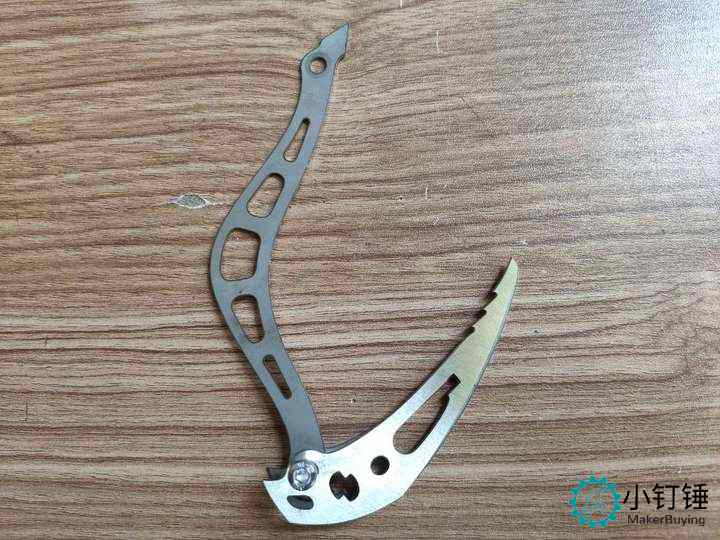

安装第一个摇臂到爪上(注意摇臂安装方向)

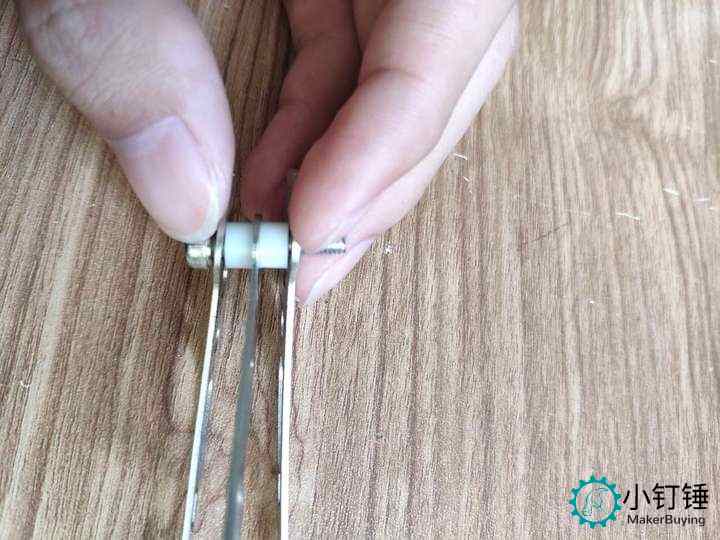

安装摇臂时注意两边各夹一个塑料垫片(塑料垫片为厚的)

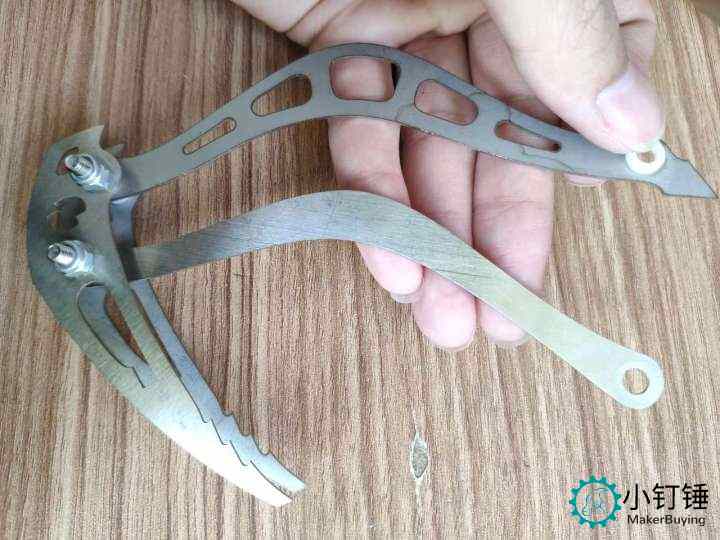

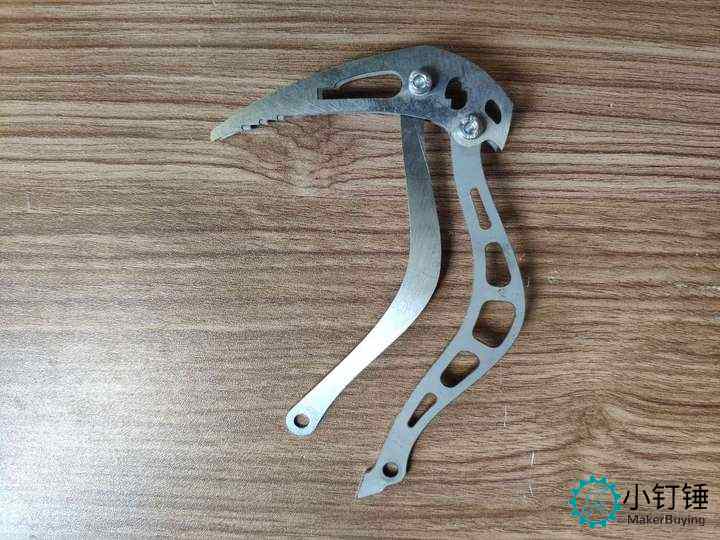

按同样的方法安装另一个摇臂,安装完摇臂后,单个指爪就安装好了,然后按以上方法安装其他的指爪

2.安装螳螂爪顶部

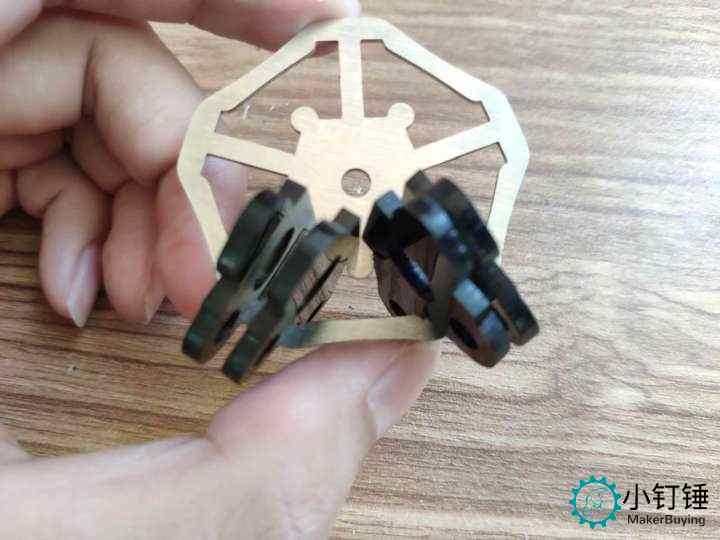

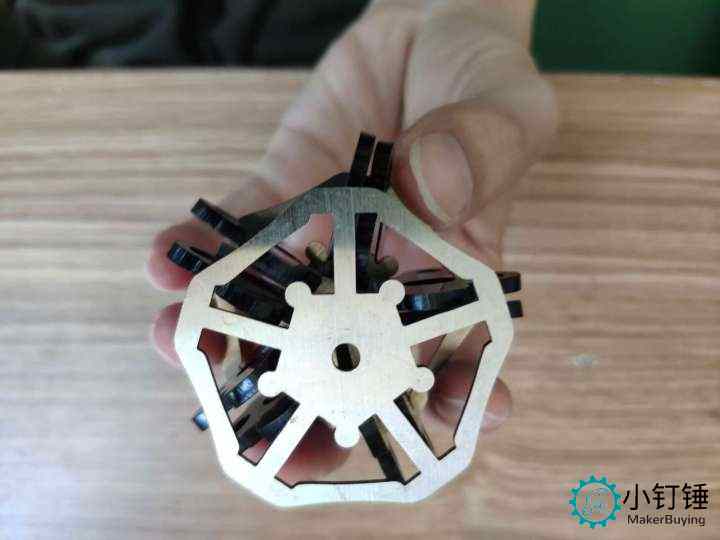

先这样放置
然后装入另一块板

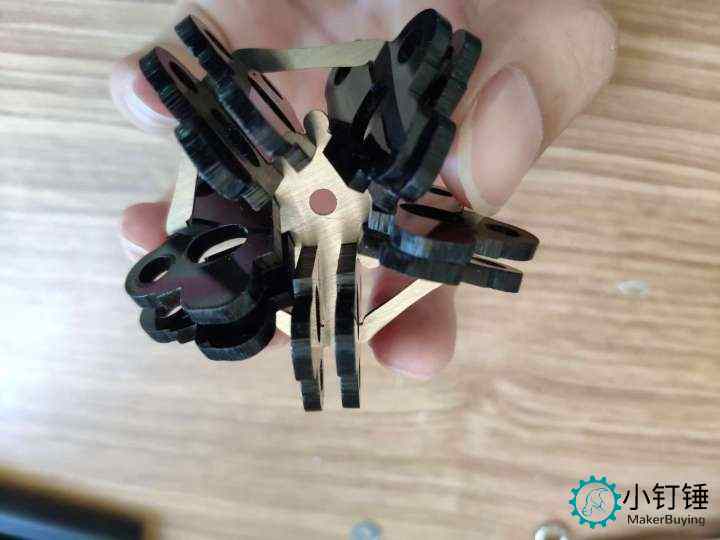

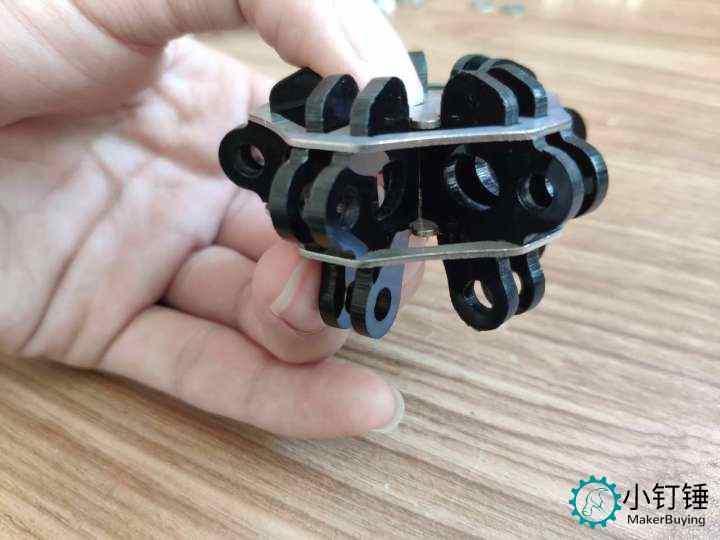

装好后的样子
将最长的M3螺丝套上垫片从底部穿进

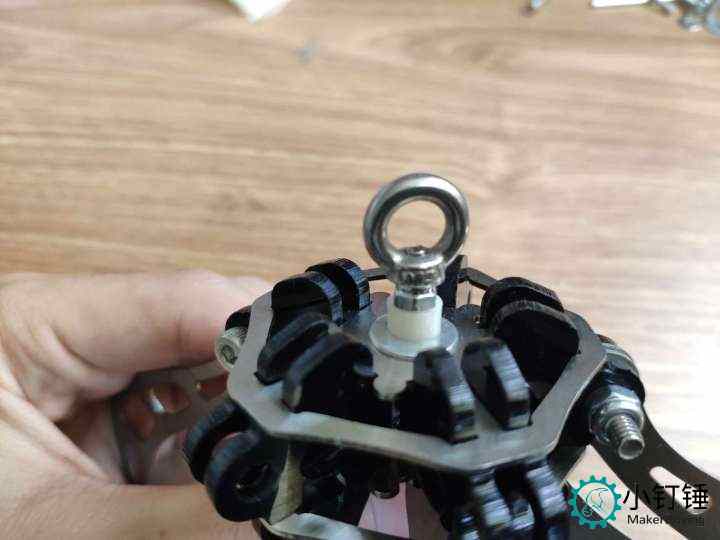

顶部套上普通垫片和塑胶垫片,然后用M3防松螺母扭紧,最后扭进M3吊环螺母,螳螂爪顶部就安装好了

3.将指爪和顶部连接

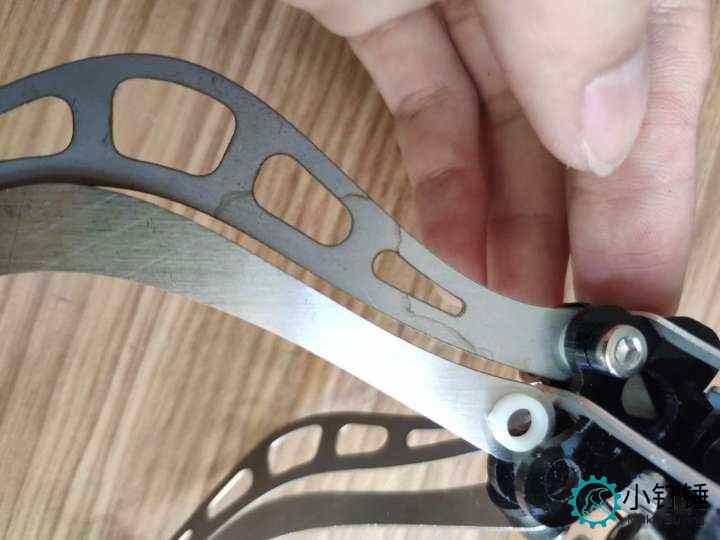

将爪尖外面这条摇臂安装在螳螂爪顶部侧方的孔,中间垫上一个薄的尼龙垫片(用短螺丝固定)
将另一条摇臂按上述方法安装在螳螂爪顶部下方的孔

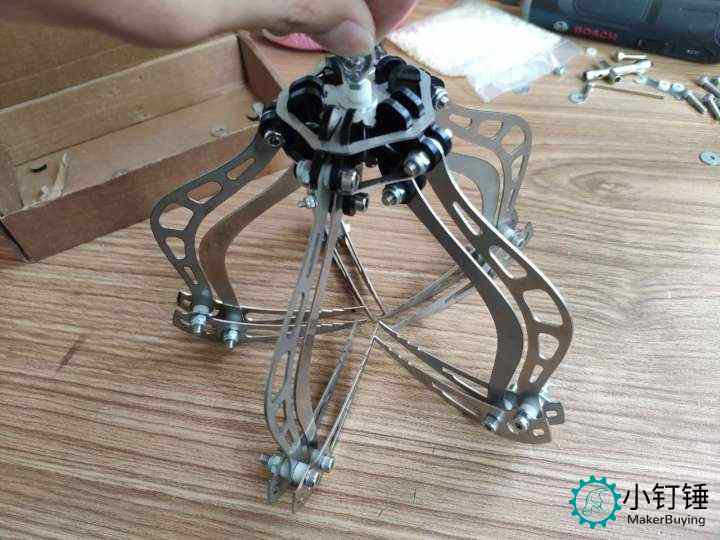

将剩下的指爪都安装好,螳螂爪也就安装成功了

常见问题:

1.摇臂安装方向不准确的话,螳螂爪是无法安装成功的,所以我们在安装是要注意好方向。

2.螺丝上太紧,螳螂爪活动不顺畅。

更新记录:

2021.05.11创建
