8通道2.4G遥控器接收模块说明书

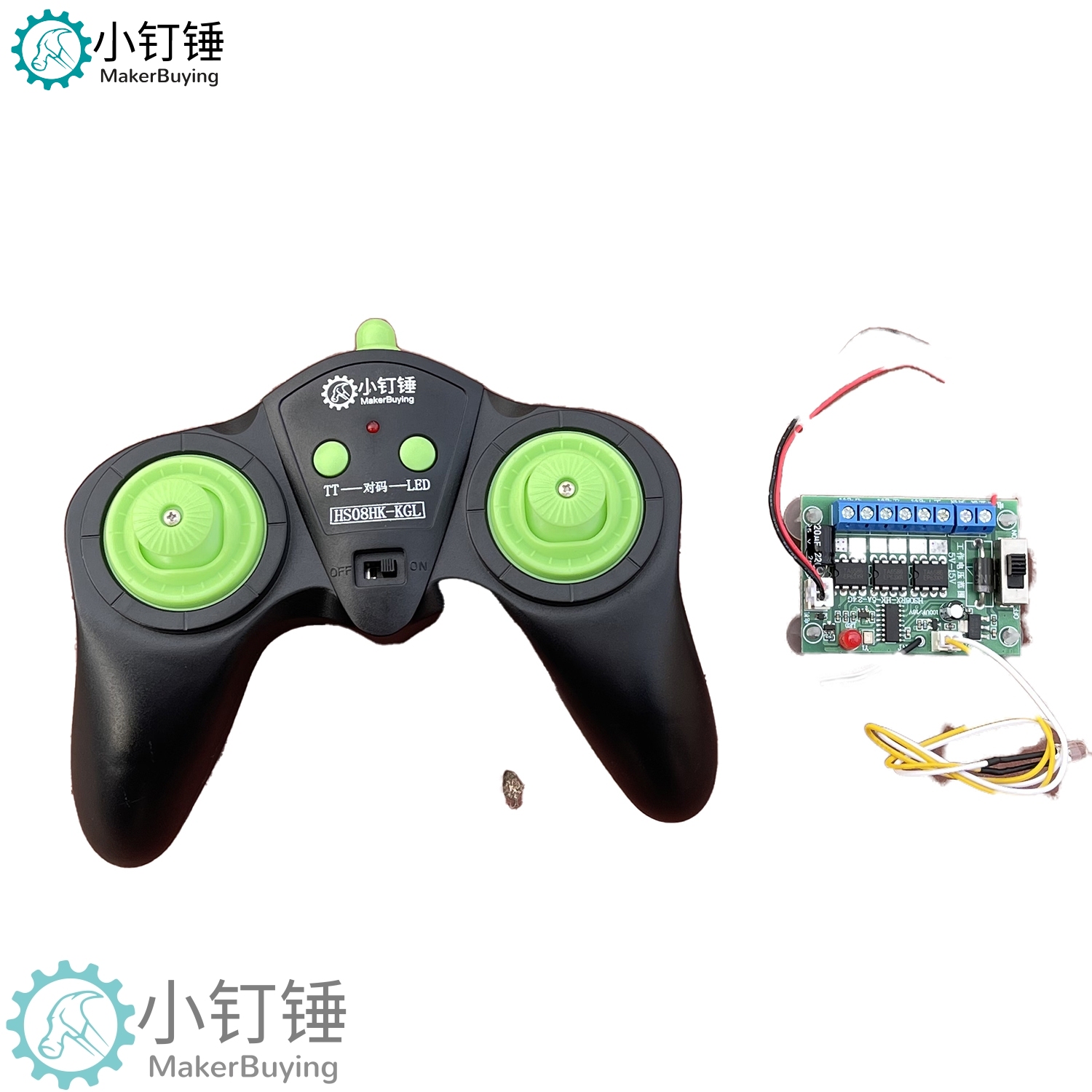

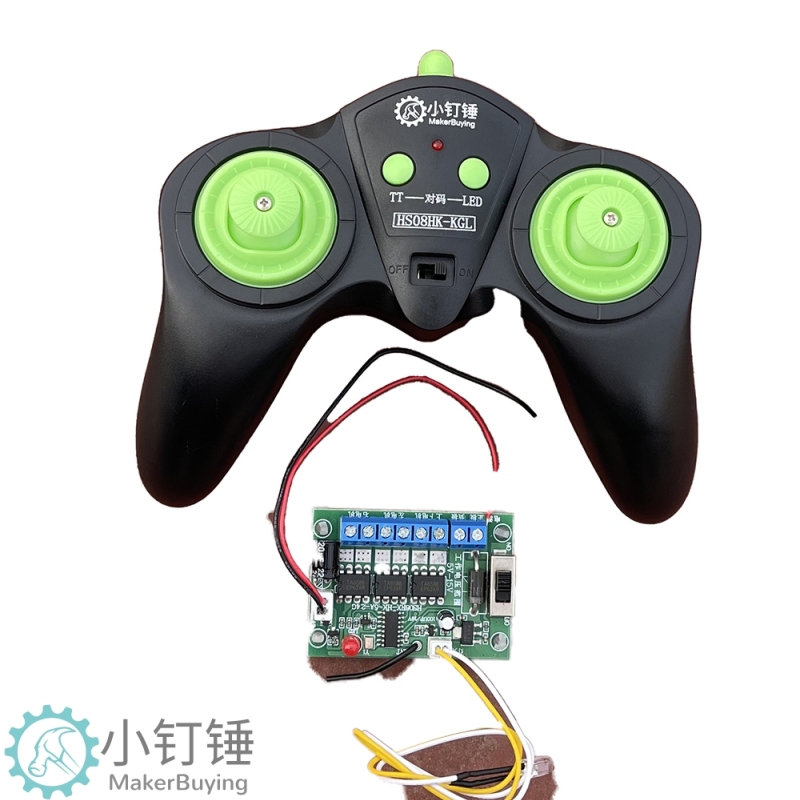

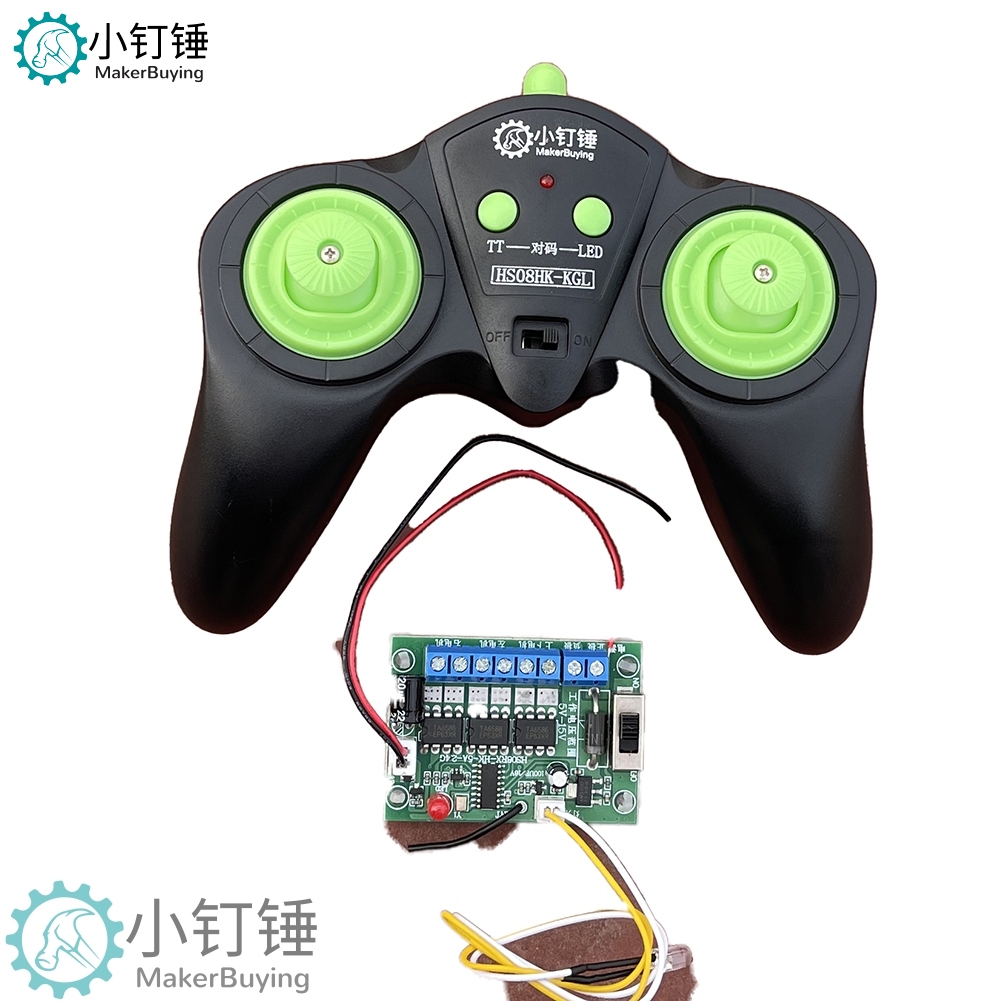

（组合：HS08HK-KGL遥控器+HS08RX-HK- 5A-2.4G接收板）
【应用说明】
本款8通道遥控接收板，采用2.4G高频率，使用前需对频，多套同时使用不会串频，信号稳定不会互相干扰；适用于改造格斗机器人、坦克履带车、四驱模型车船等。
【产品参数】
1、遥控器工作电压：DC2.8V~3.3V
2、接收板工作电压：DC 5V~15V
3、接收板负载功率：左驱动、右驱动、上下电机三路输出，每单路最大负载电流5A，持续负载电流建议不超4A， TT电机输出最大负载电流3A。
4、发射板待机功耗：15ma
5、接收板待机功耗：25ma
6、遥控频率：2.4GHZ
7、遥控距离：宽敞地面实测100米左右

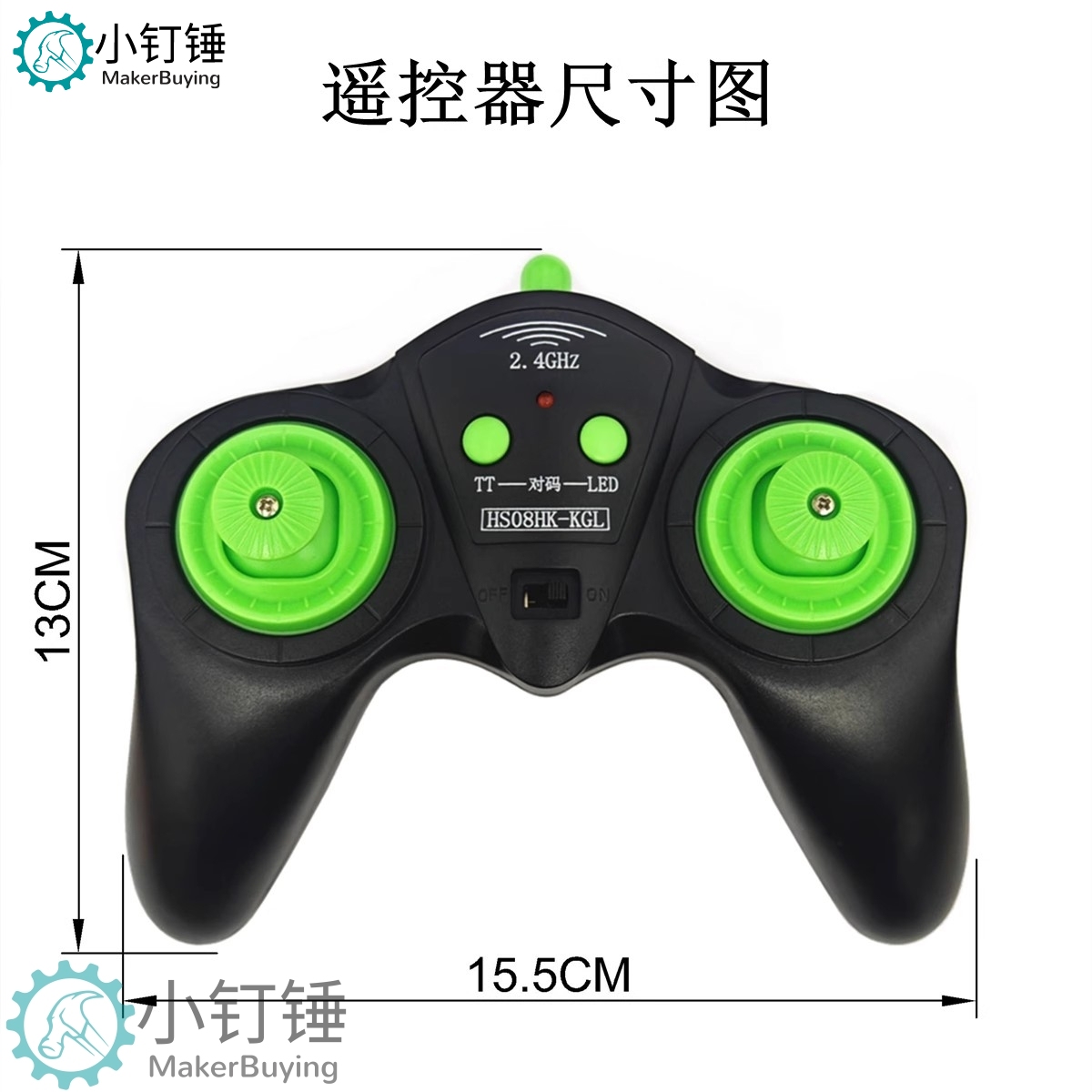

8、重量：遥控器（不含电池）121.8克，接收板25.2克。
【对频（对码）方法】

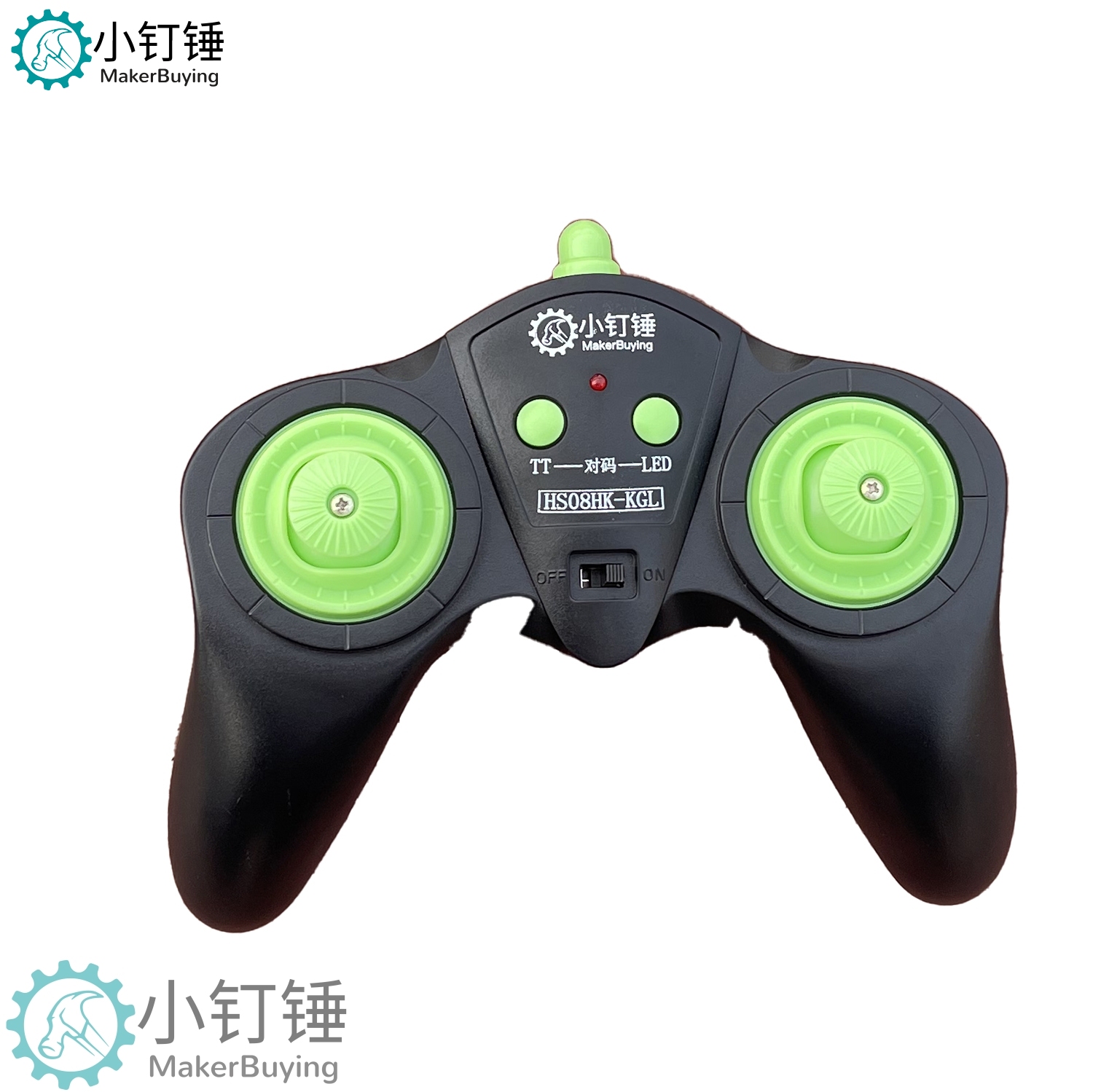

1、同时按下遥控器中间的TT 键和LED键按键（对码键），按住不放，然后打开开关上电，此时遥控器红色指示灯快闪，表示进入对码模式，10秒内打开接收板开关上电，注意看遥控器指示灯慢闪几下后熄灭，同时接收板的红色指示灯慢闪几下后转为常亮，表示对码成功。
2、对码成功后，再次使用时无需再对码，如果接收板坏了，单配接收板就能和原来的遥控器重新对码匹配使用，可以做到一个遥控器匹配多个接收板。
3、提示：遥控器可以遥控多个接收板同时工作，如需此功能，当遥控器进入对码模式后的10秒内，给多个接收板上电就可以同时匹配上遥控器，做到一拖多个同时遥控。

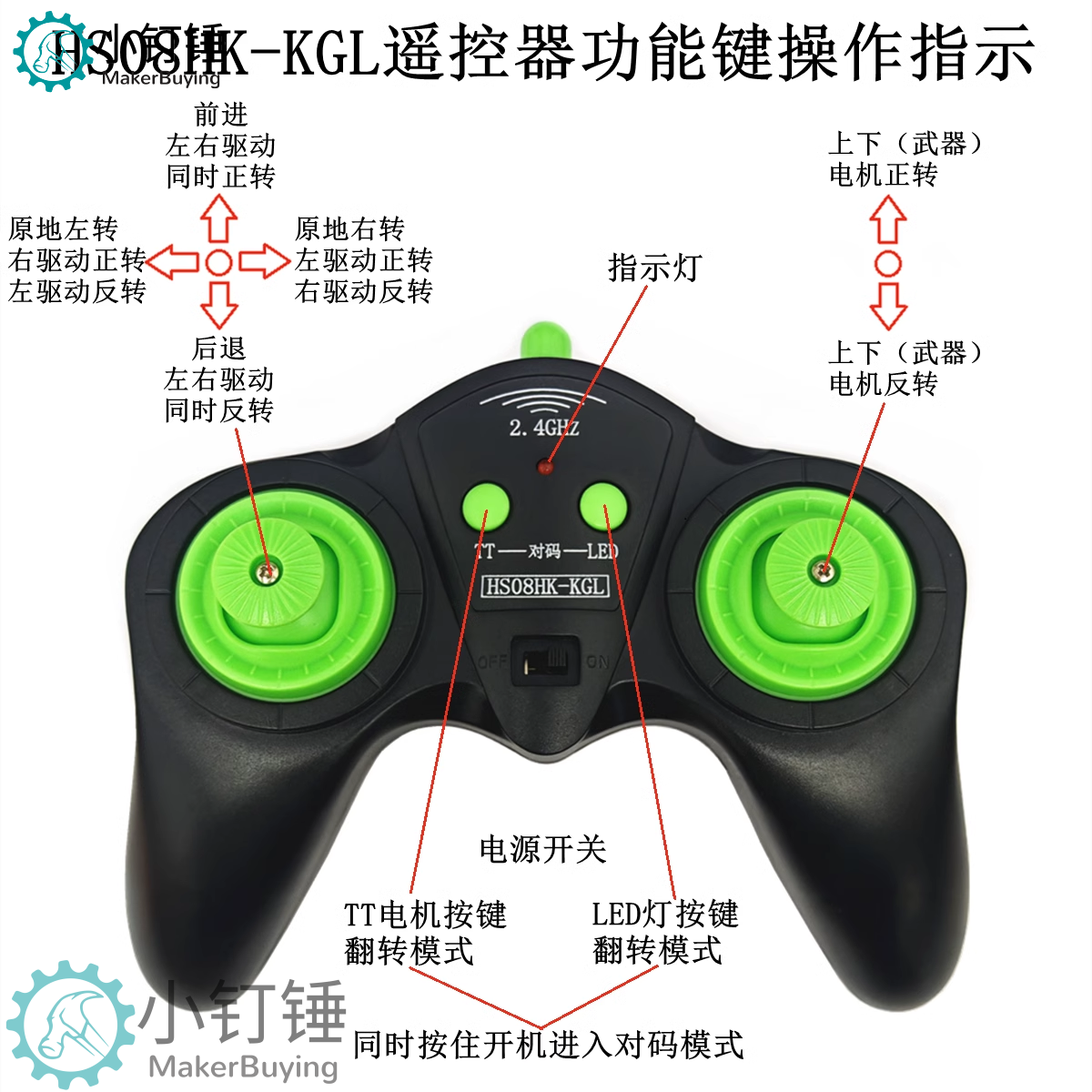

遥控器接收板操作说明】
1、左边推杆可以上下左右方向操控，可以混控左右两侧驱动马达同时正反转，同时一正转一反转和同时一反转一正转，实现前进、后退，和原地左右掉头功能；
2、右边推杆可以上下方向操控，控制1个独立电机正反转，实现武器动作或升降转向等功能。
3、遥控器中间‘TT’和‘LED’两个按键，自锁翻转模式（按一下启动，再按一下停止）控制2路开关，可以控制LED照明灯和单向电机启停；

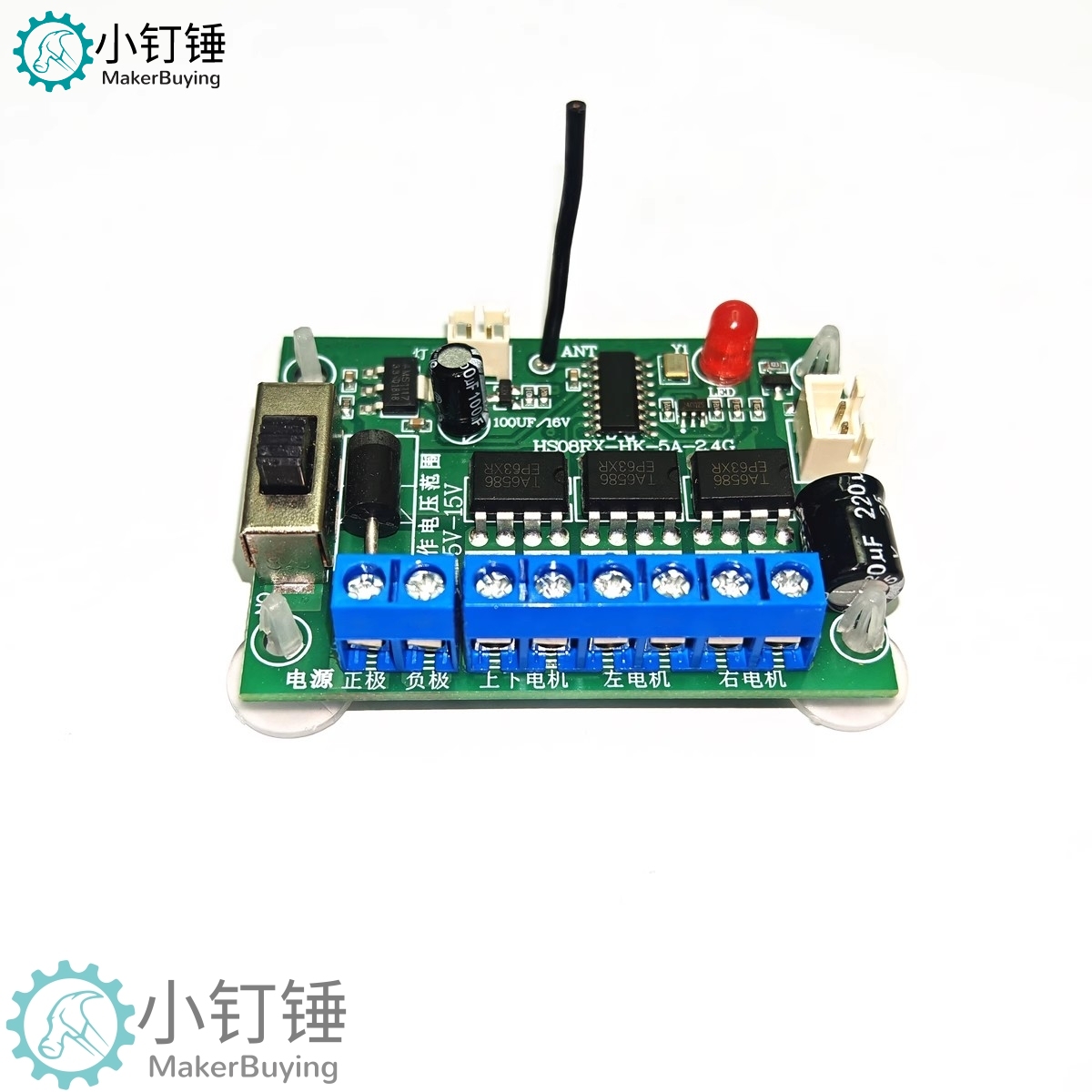

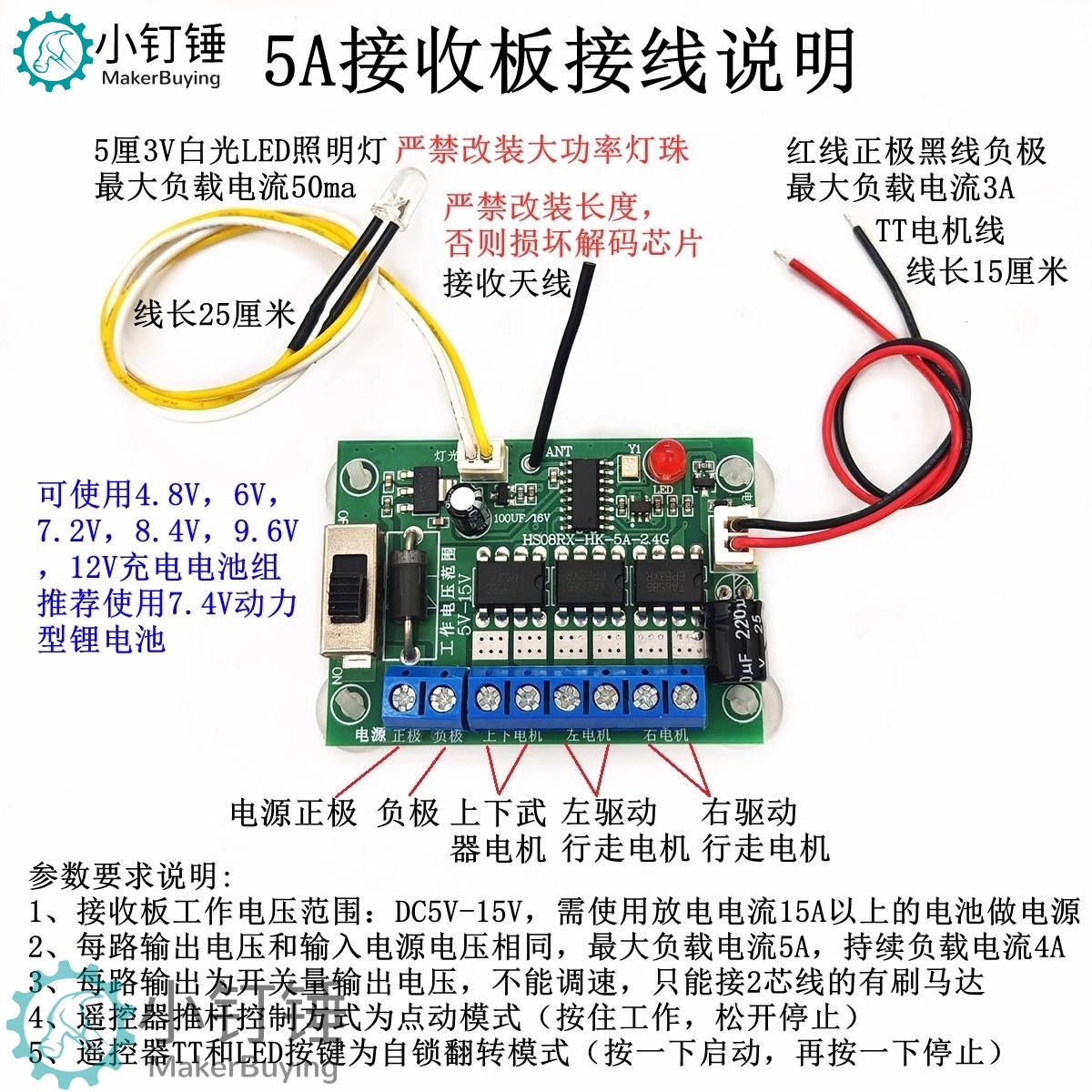

【接线调试说明】
把驱动电机线按左右区分连接到接收板的左驱动和右驱动输出压线端子上，按一下前进键，注意看一下左右两个马达的转向，同时向前就正常；若前进时一个马达向前一个马达向后，只需把向后的马达接的2条线重新调换接线调整就可以了；然后按一下左转键，注意看一下左边马达的转向向后，右边的马达转向向前就正常的；若是相反的反向，把接收板上左驱动和右驱动的马达连接线互相对换调整就可以了。

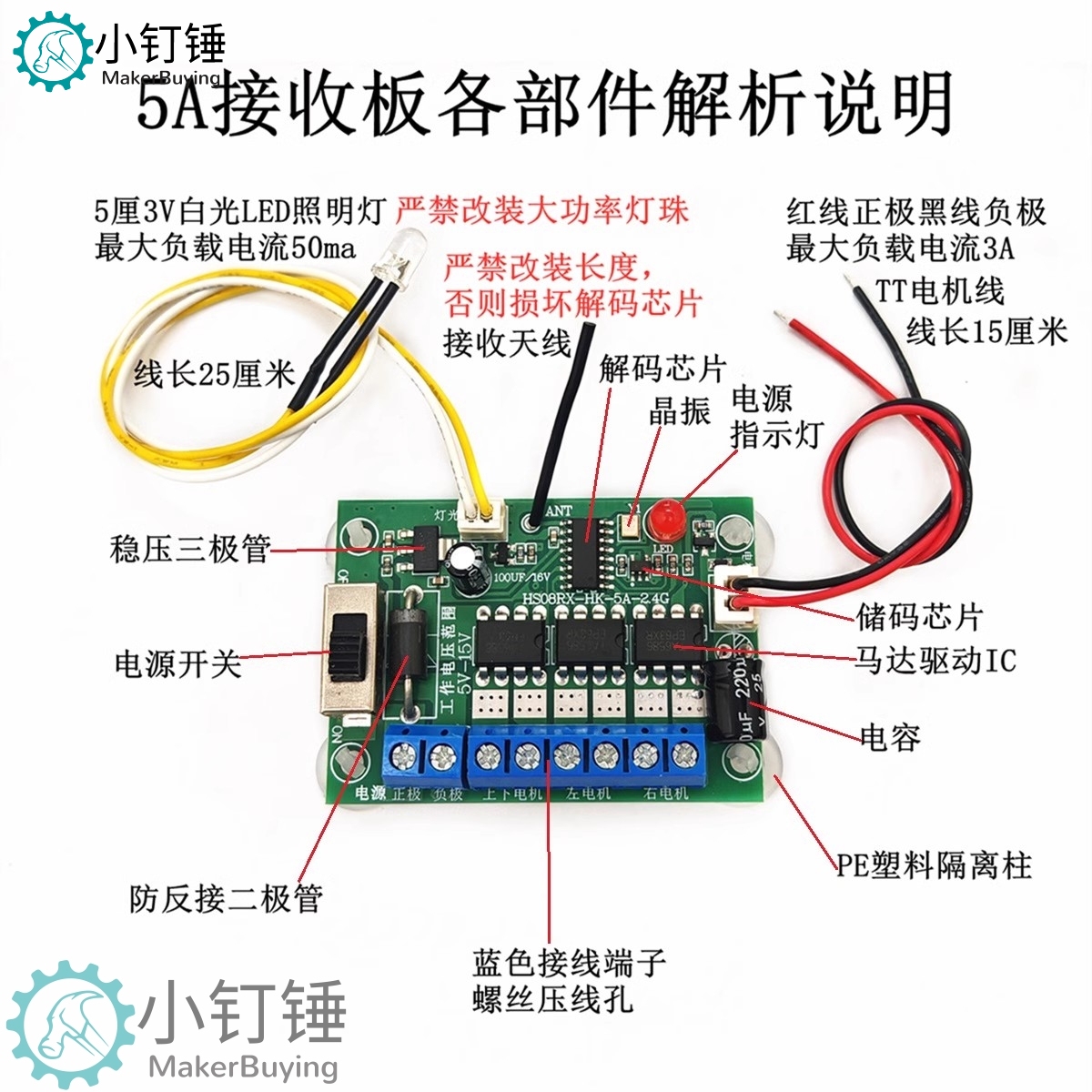

【防止超电压超负载安全使用提示 】
1、接收板工作电压范围：DC 5V～15V
2、左驱动、右驱动、上下电机三路输出，每单路最大负载电流5A，持续负载电流建议不超4A，
TT电机输出最大负载电流3A。
3、选用马达时，不能只看空载或额定电流，一定要认知马达的最大负载电流或堵转电流详细参数，
必须最大负载电流或堵转电流是在5A以内才能使用；严禁超电压超负载使用，不要不懂装懂盲目
使用，使用不当会导致损坏接收主板或烧掉电机；
4、严禁用大功率马达和高速马达！若接的马达或舵机转动后出现接收板驱动芯片发热发烫、带不动马达转动或马达转得很慢时，就不能再继续使用，容易导致烧板

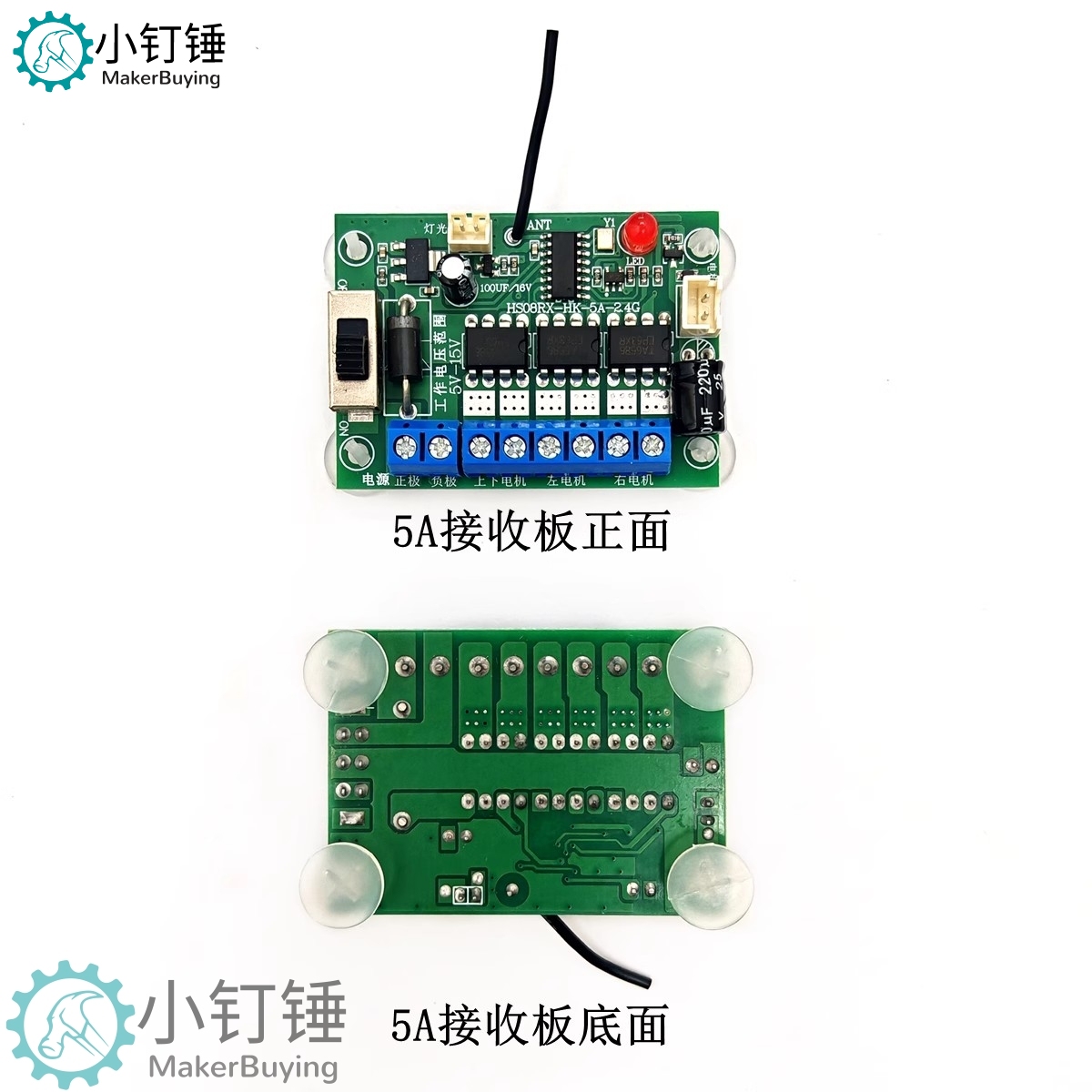

5、特别注意事项：1.遥控器和接收板电源正负极不能接反，接反会烧板！2.接收板电子元件全部为裸露状态，尤其是底面的元器件针脚，安装时应做好绝缘，防水，防腐蚀等安全防护措施，以免使用不当造成短路烧毁产生危险！
