[SN11002] 不锈钢双层超经济SUV越野坦克底盘安装教程 评论

注意:木板,亚克力板,不锈钢,安装方法是一样的

1.安装支架,

两边各1个垫片

把螺丝拧紧

总共有4个位置,全部装好拧紧

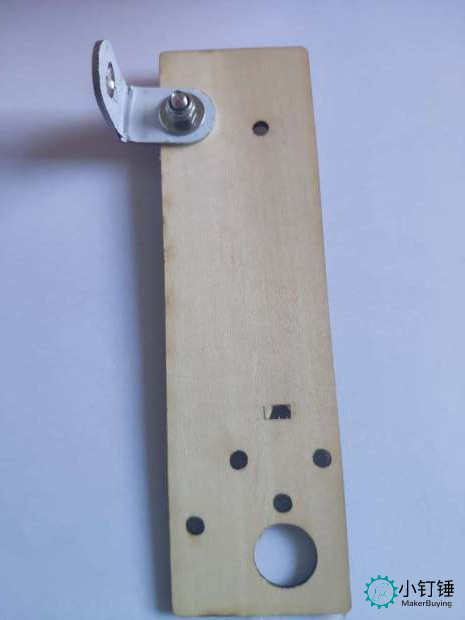

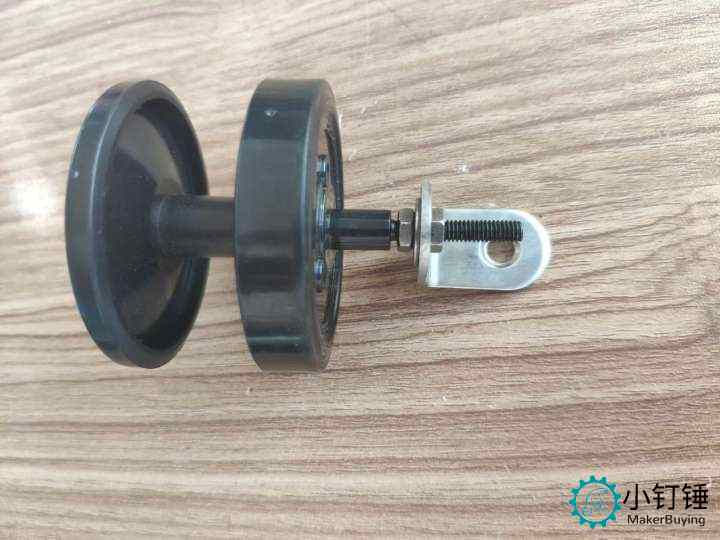

2.安装一边从动轮

木板两边各垫一个垫片,各一个螺母,两边螺母都朝木板方向拧紧,这样就把木板夹紧了

这个地方要注意一下轮子跟螺母之间要有一点空隙,让轮子可以自由转动

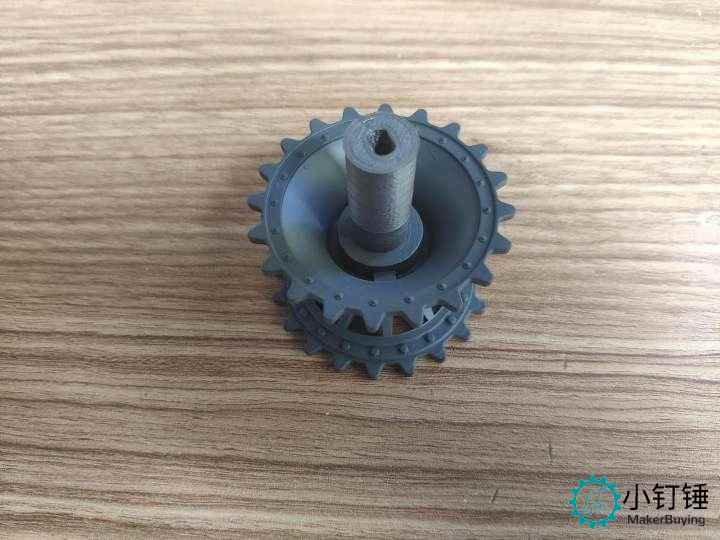

3.组装驱动轮

把螺丝拧入

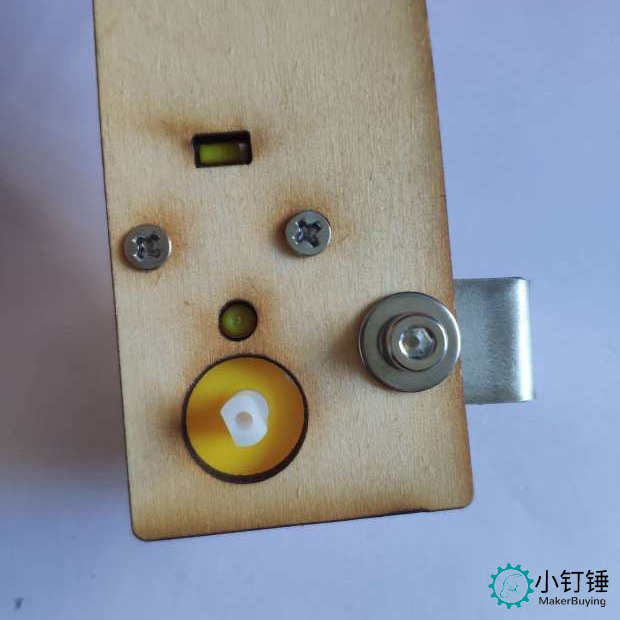

3.安装电机

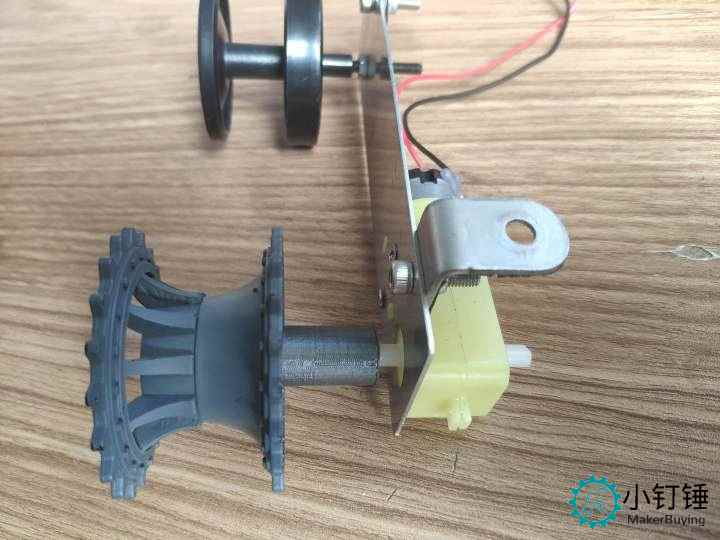

4.安装驱动轮

像这样装上轮子
轮子对上舵机轴

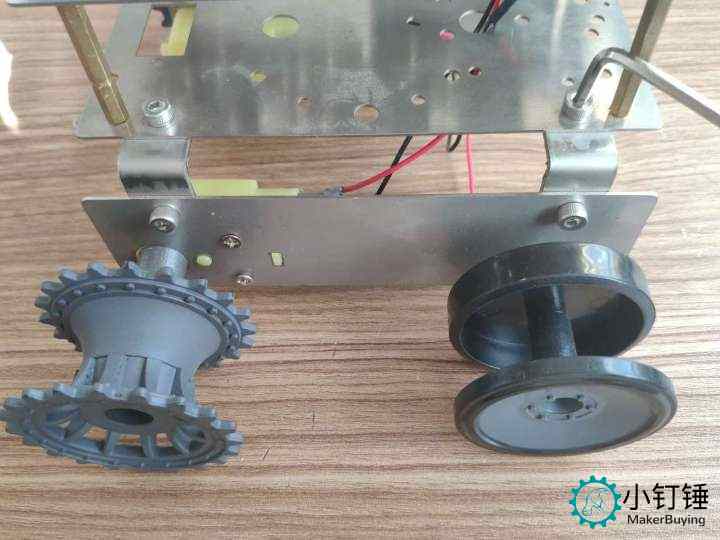

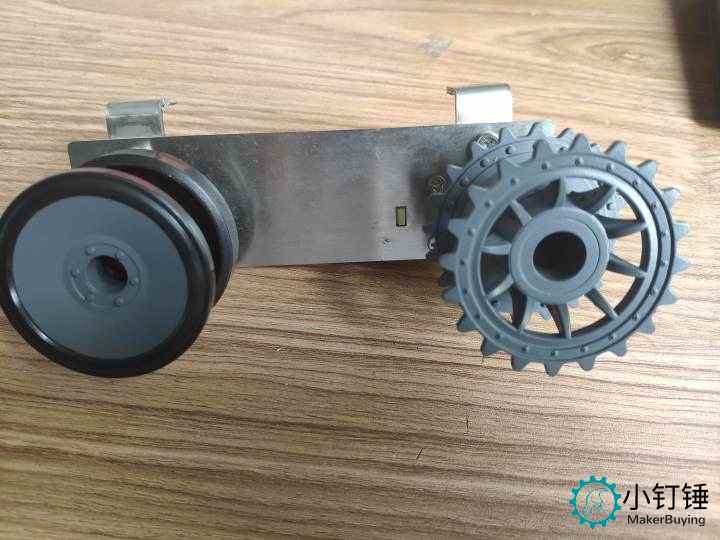

5.一边安装成功,另外一边一样操作

准备装底盘

6.连接板子

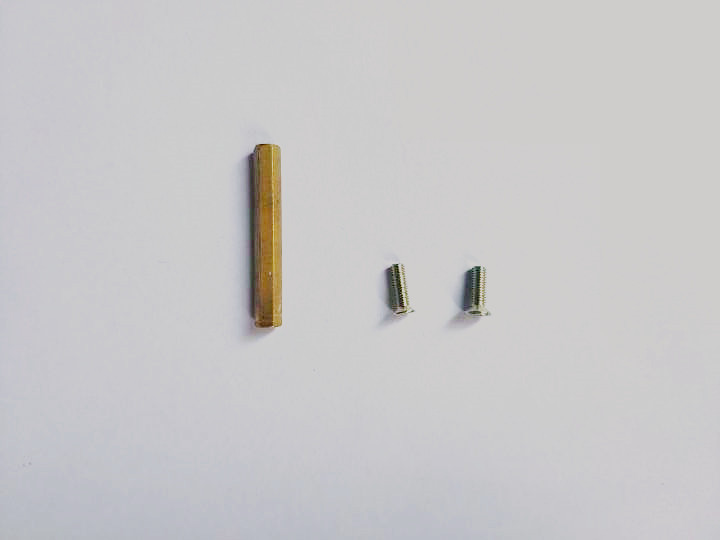

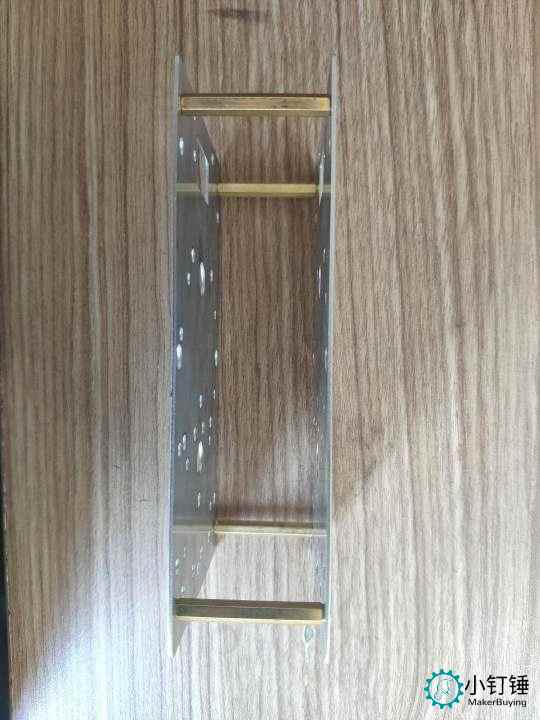

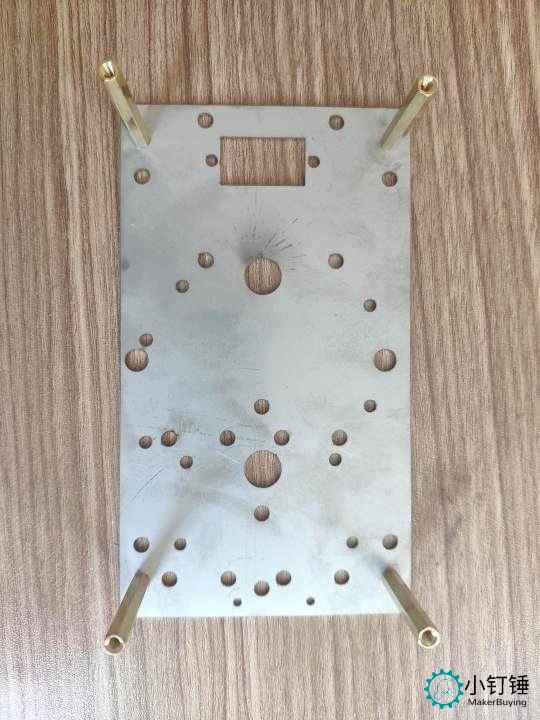

用铜柱将底板和第二层板连接起来

7.将边安装到底板上

注意木板底盘的方向,方孔这边跟舵机一个方向

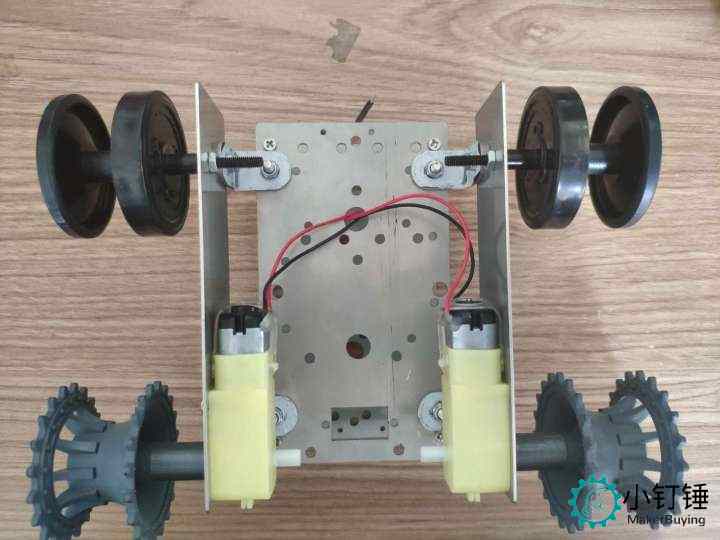

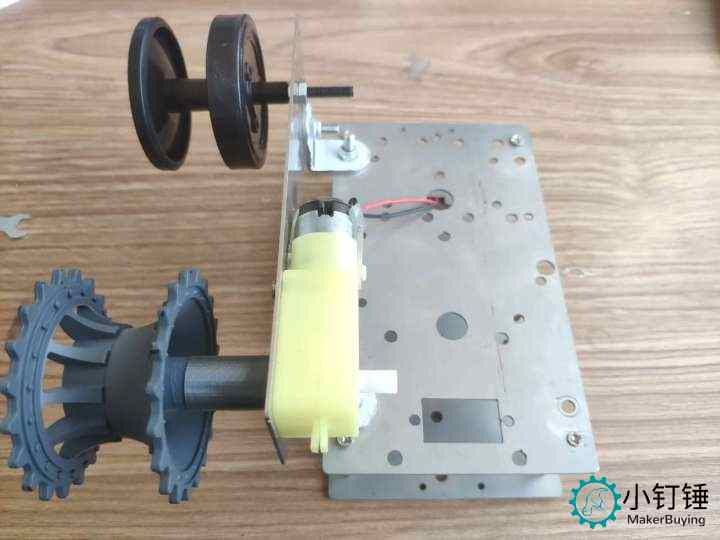

这是完成的样子,2边都是一样装就可以了

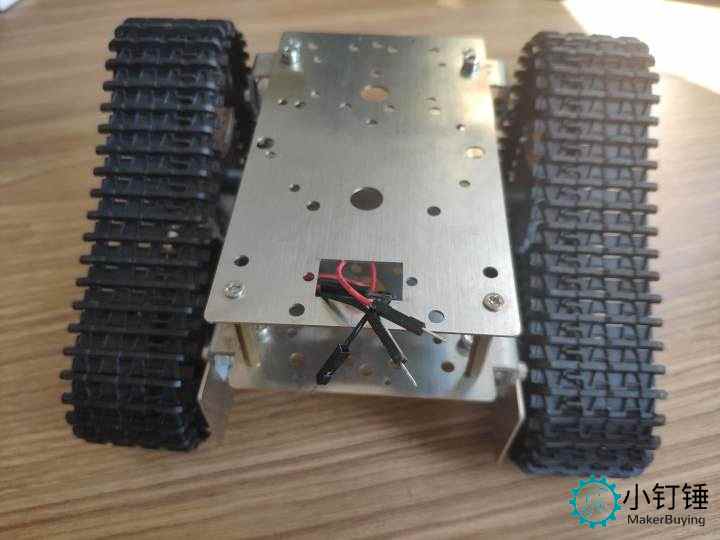

反面

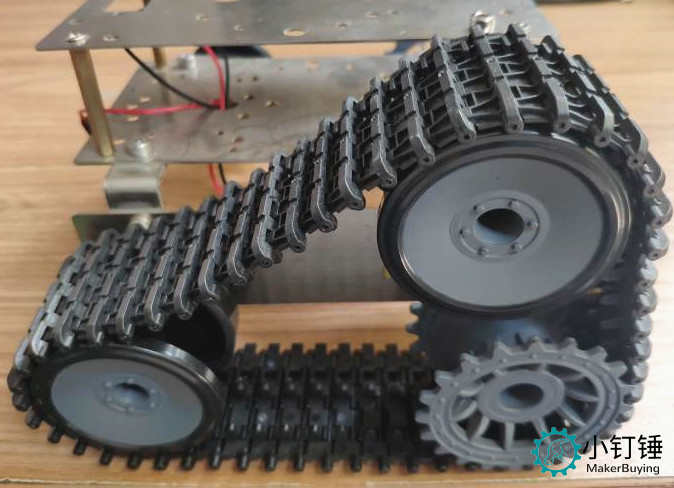

8.安装履带

将履带套好在两个轮子上,准备安装第三个轮子

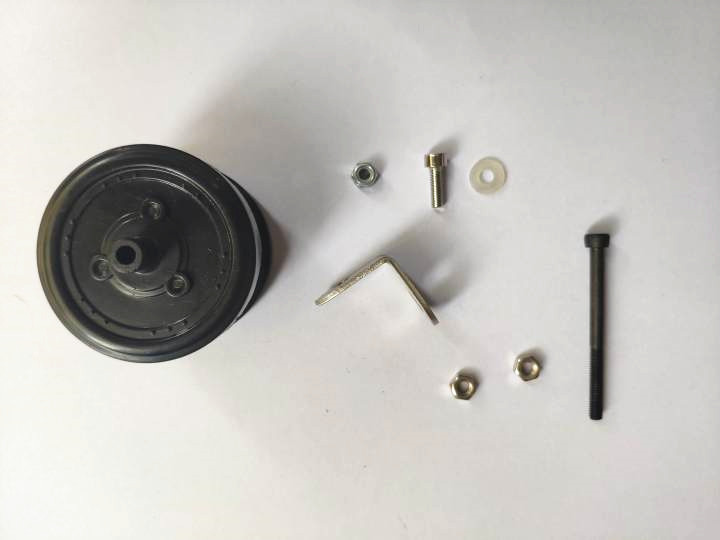

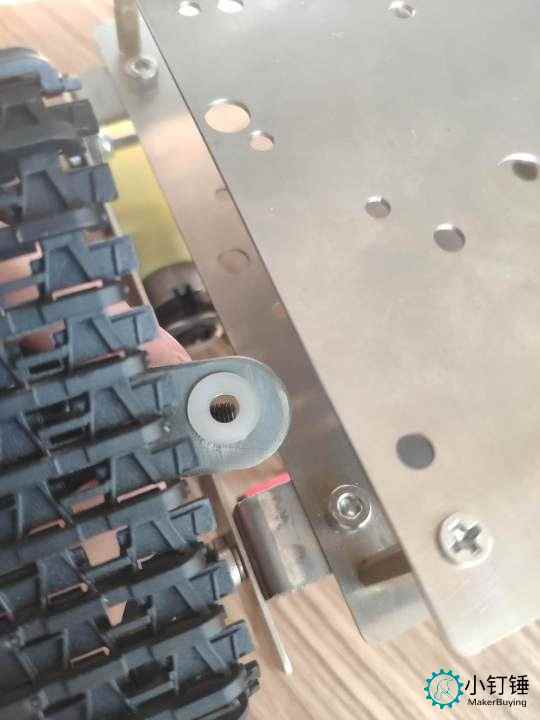

9.安装从动轮

安装角码时注意将尼龙垫片垫在角码和板之间,增大摩擦,防止角码松动

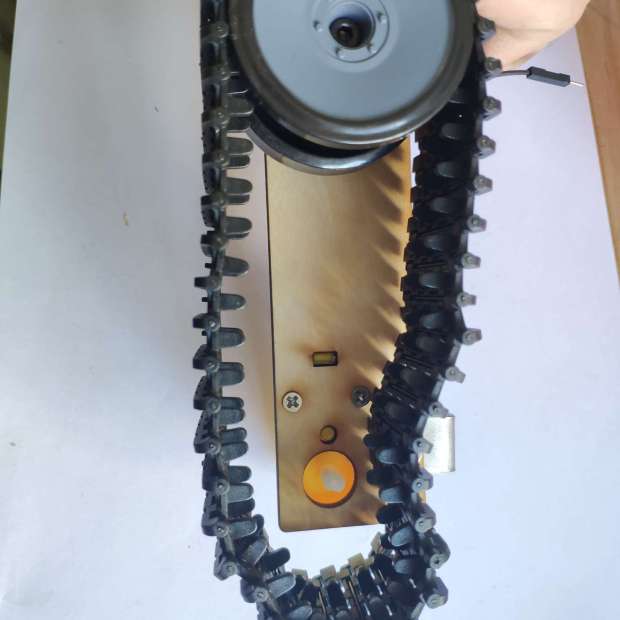

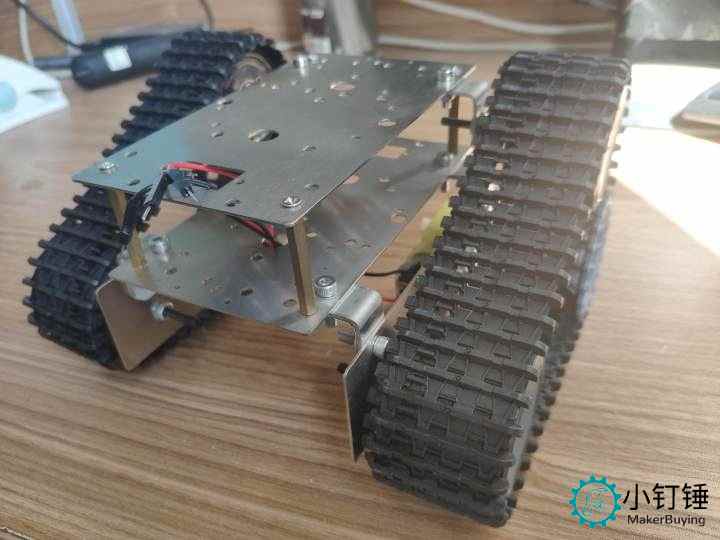

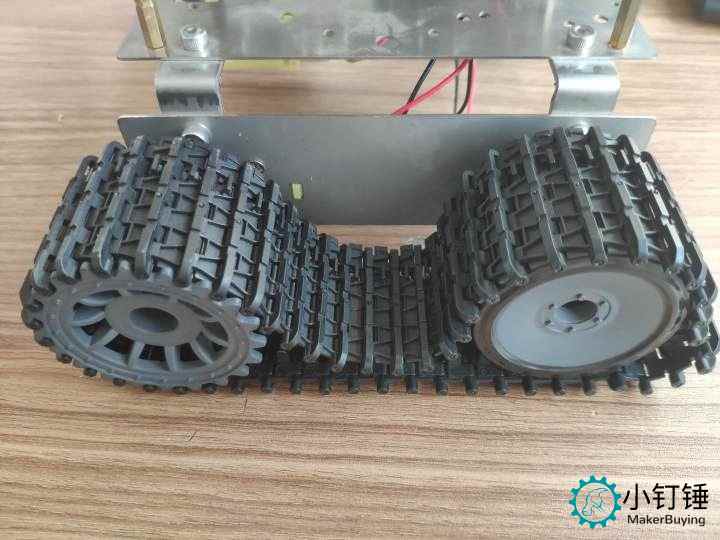

这是安装完成后的样子

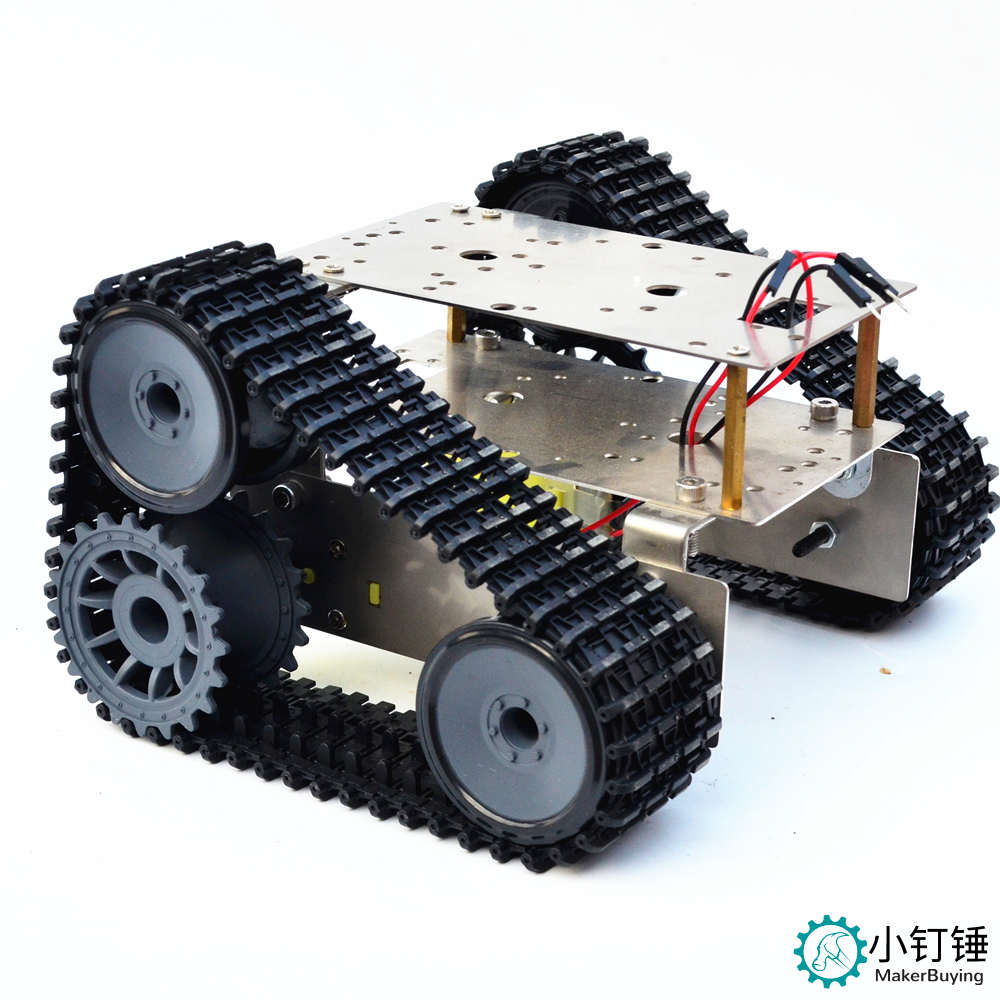

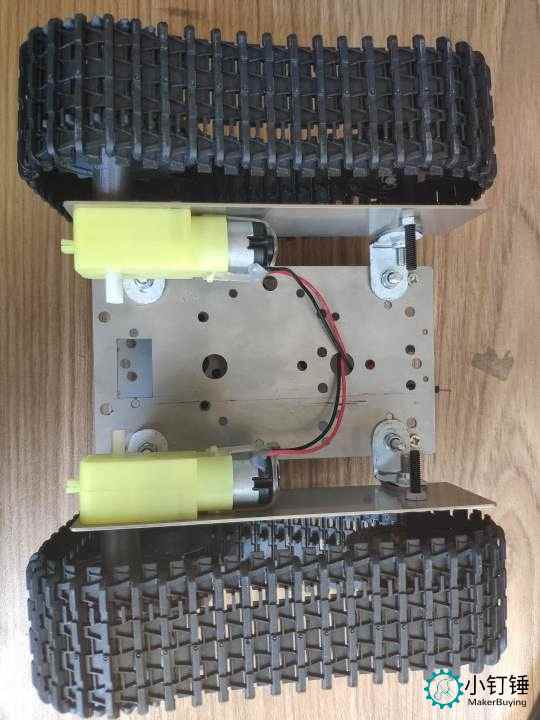

10.安装成功

两边从动轮,履带安装好,就安装成功了
