SNAM7400 3D打印EZ银色机械臂安装教程

精品教程 • 2021年10月13日下午3:16 • 阅读 2379

目录

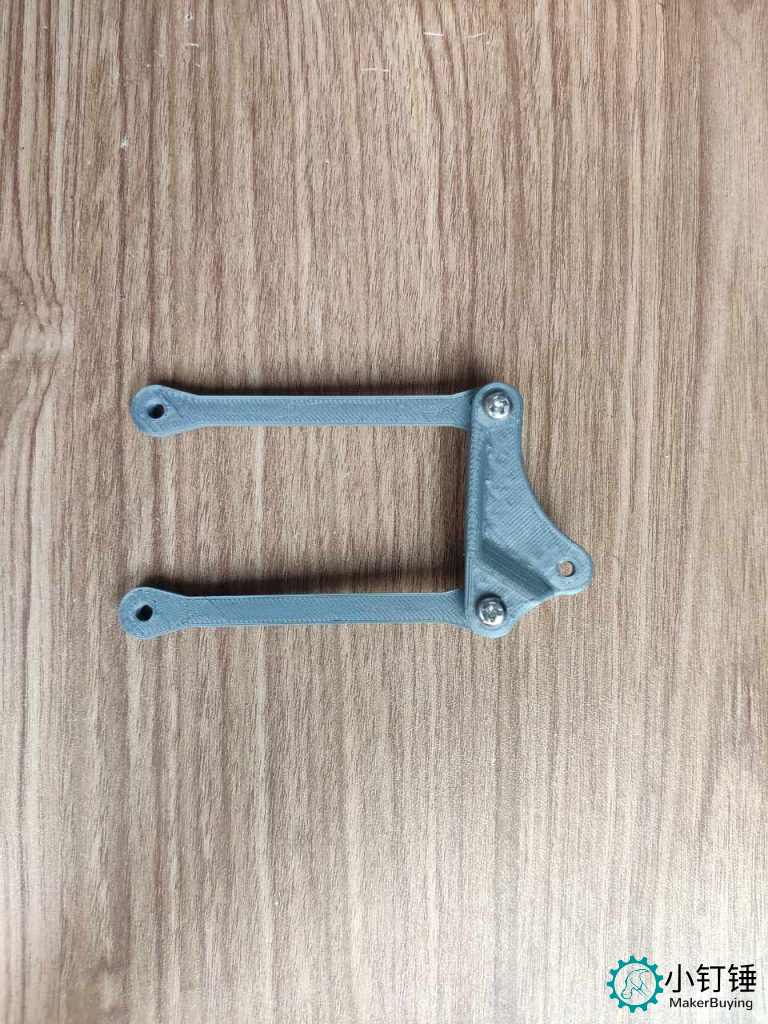

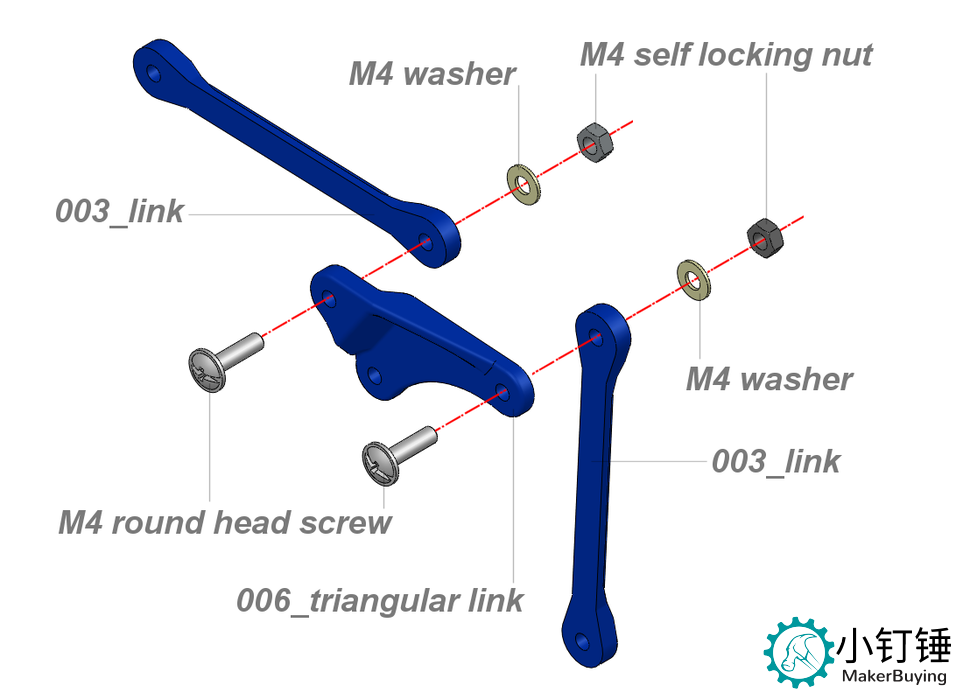

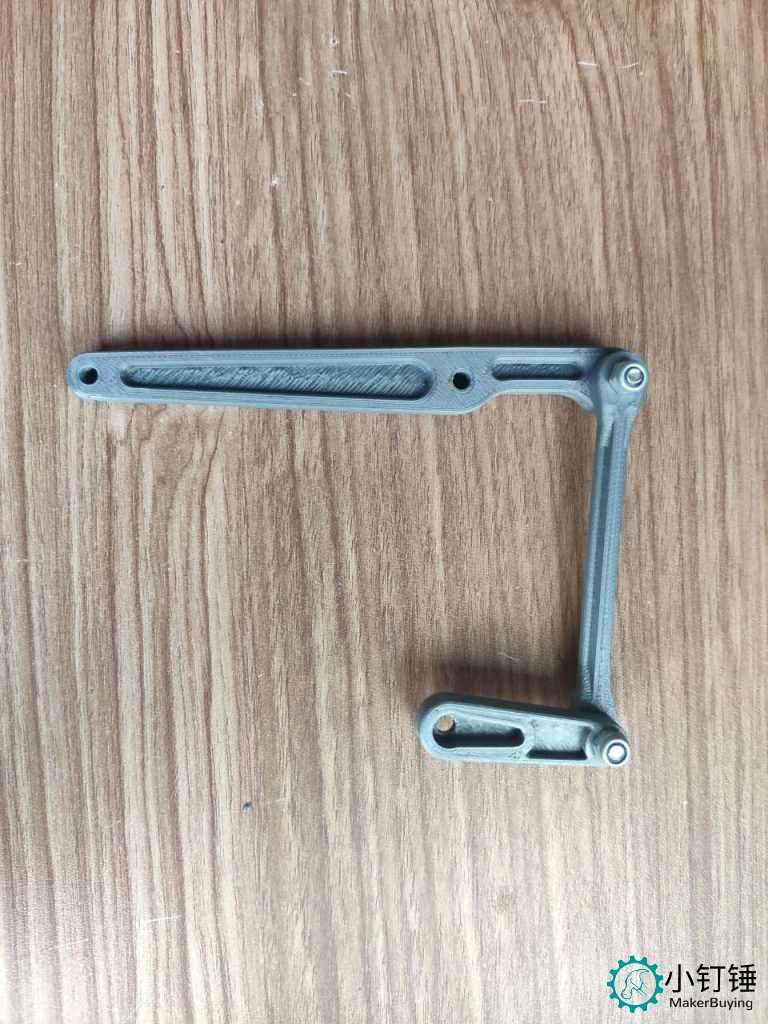

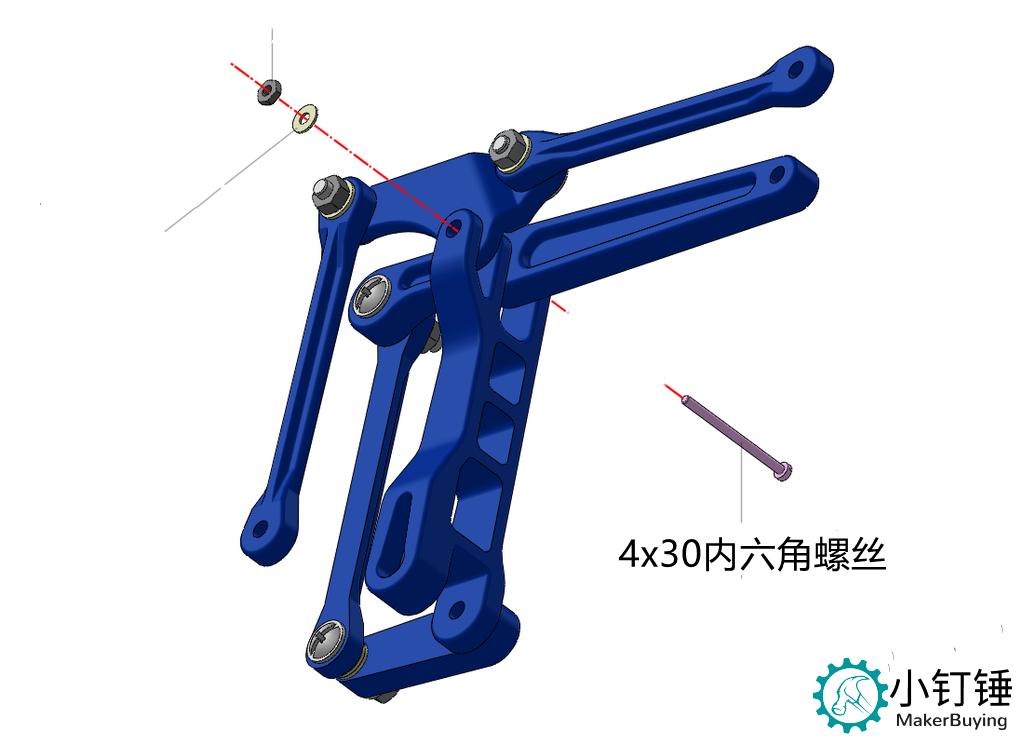

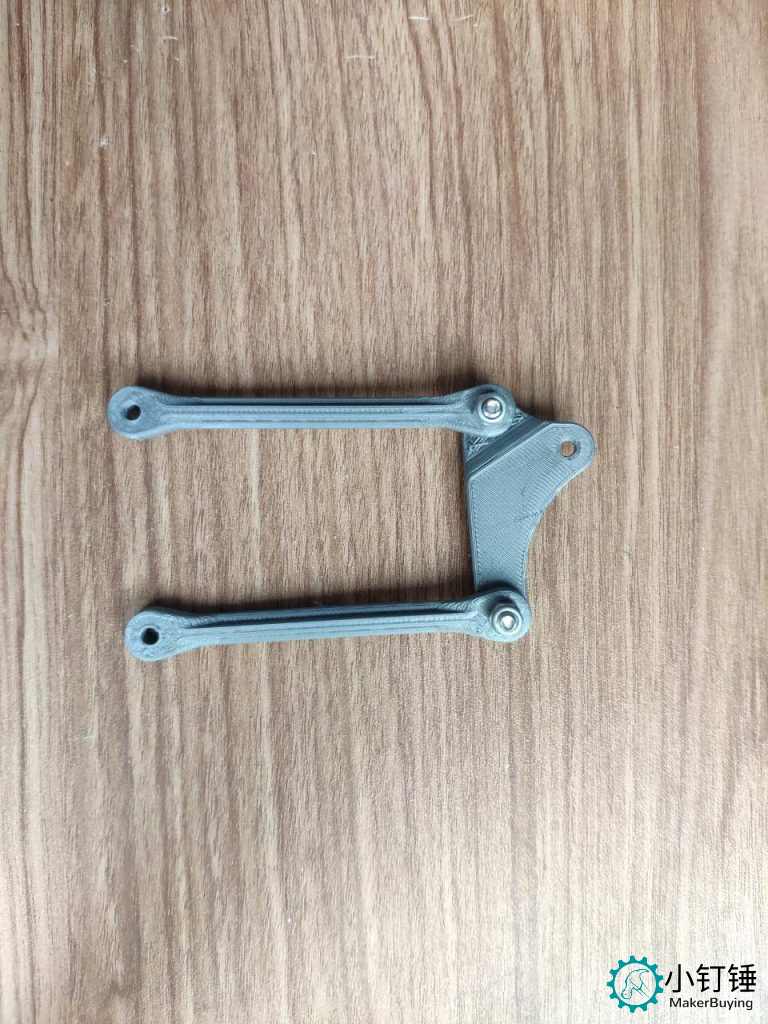

1、将两个连杆臂连接到三角连杆

SNAM7400 3D打印EZ银色机械臂安装教程

SNAM7400 3D打印EZ银色机械臂安装教程

SNAM7400 3D打印EZ银色机械臂安装教程

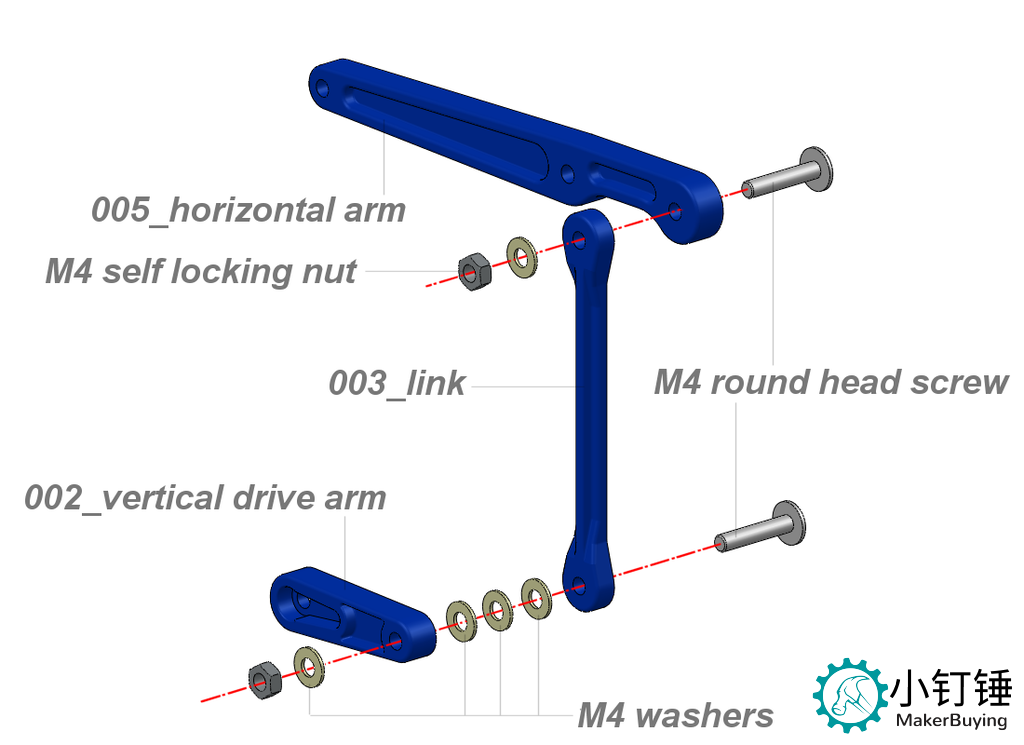

2、将连杆连接到水平臂的后关节

SNAM7400 3D打印EZ银色机械臂安装教程

SNAM7400 3D打印EZ银色机械臂安装教程

SNAM7400 3D打印EZ银色机械臂安装教程

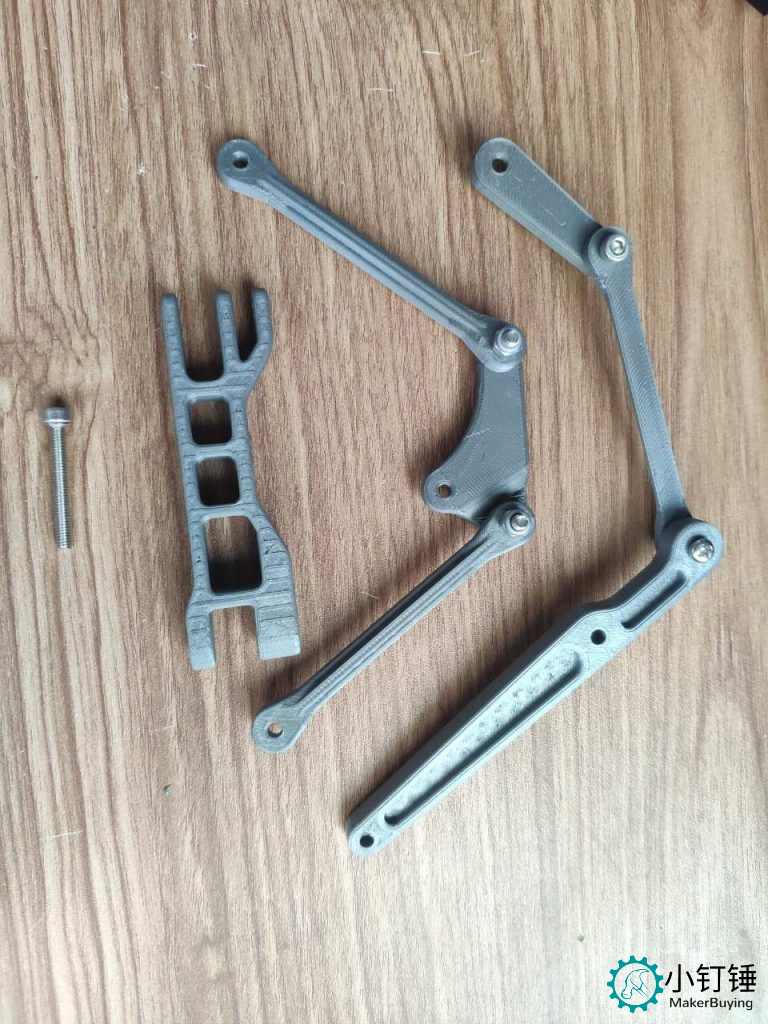

3、将两个预组装连杆连接到前驱动臂

SNAM7400 3D打印EZ银色机械臂安装教程 — 将水平臂和三角连杆定位到与前驱动臂的上部连接对齐的位置

SNAM7400 3D打印EZ银色机械臂安装教程

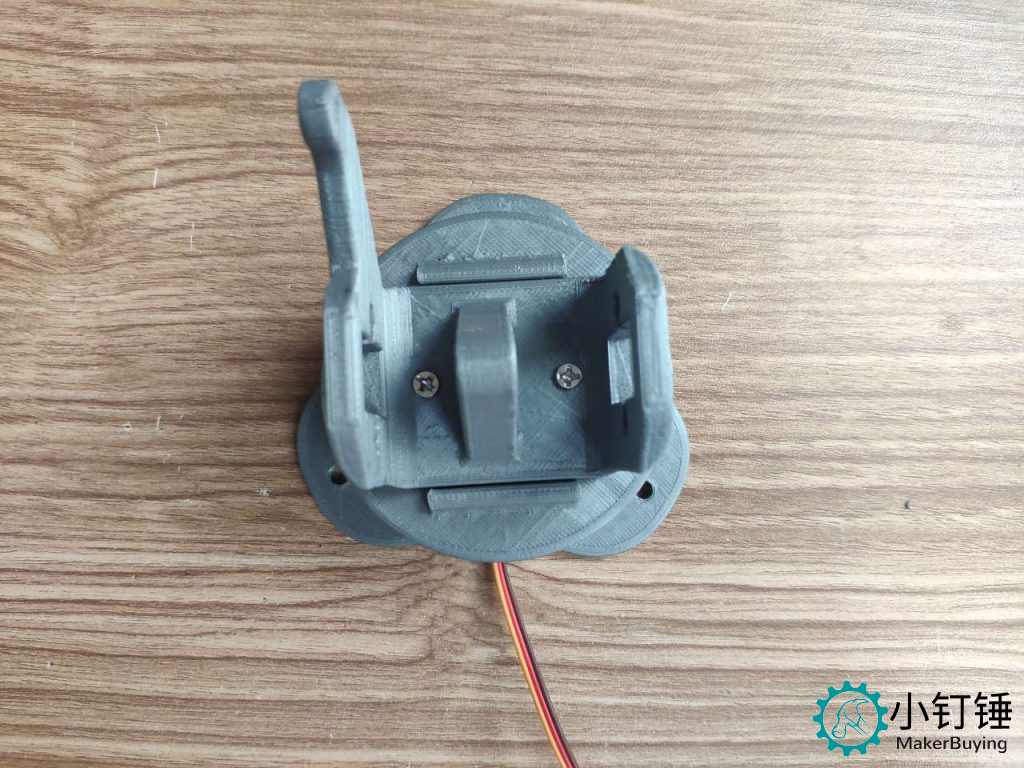

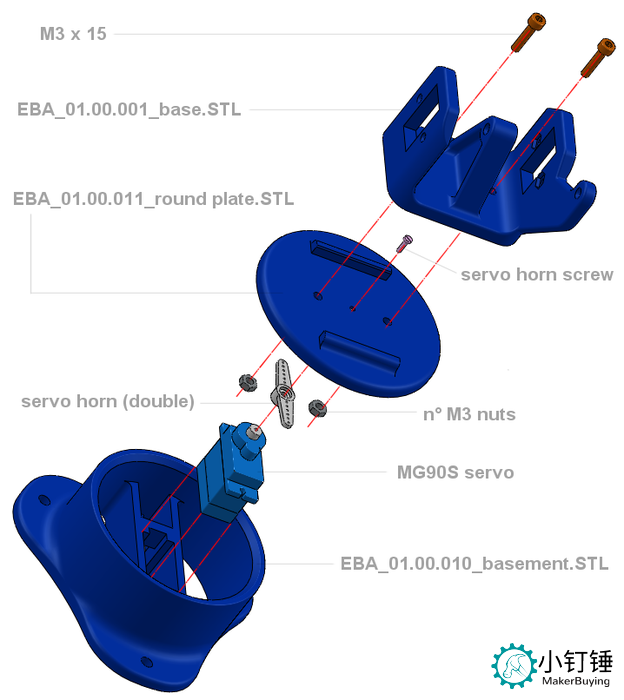

4、底座组装

SNAM7400 3D打印EZ银色机械臂安装教程

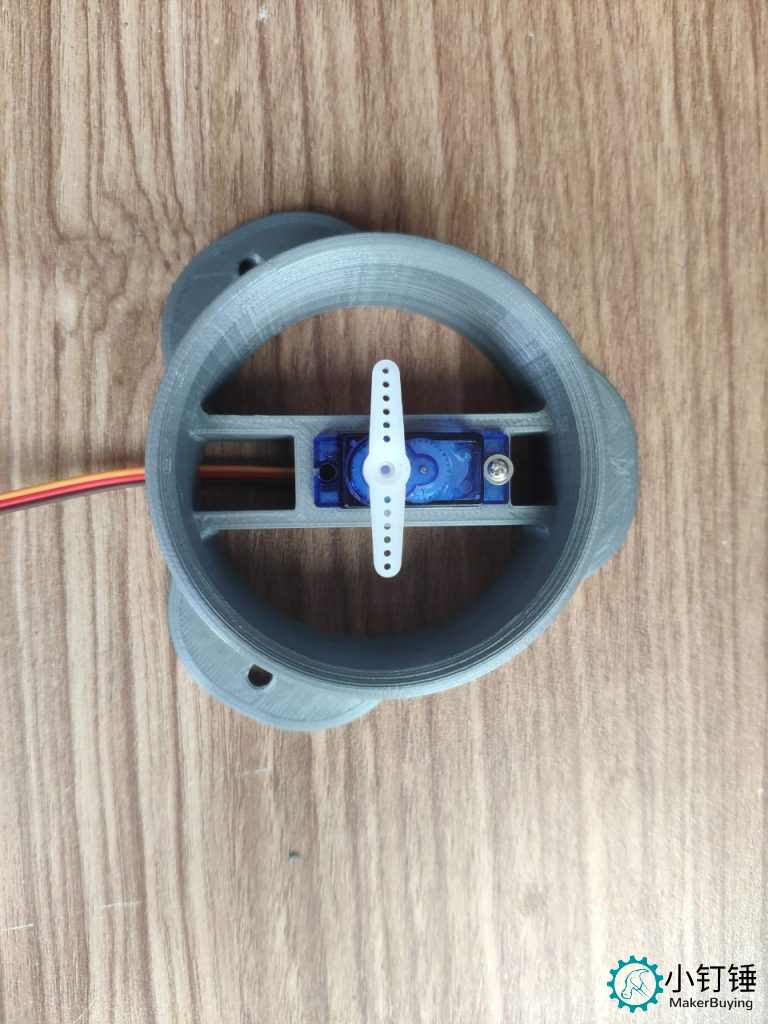

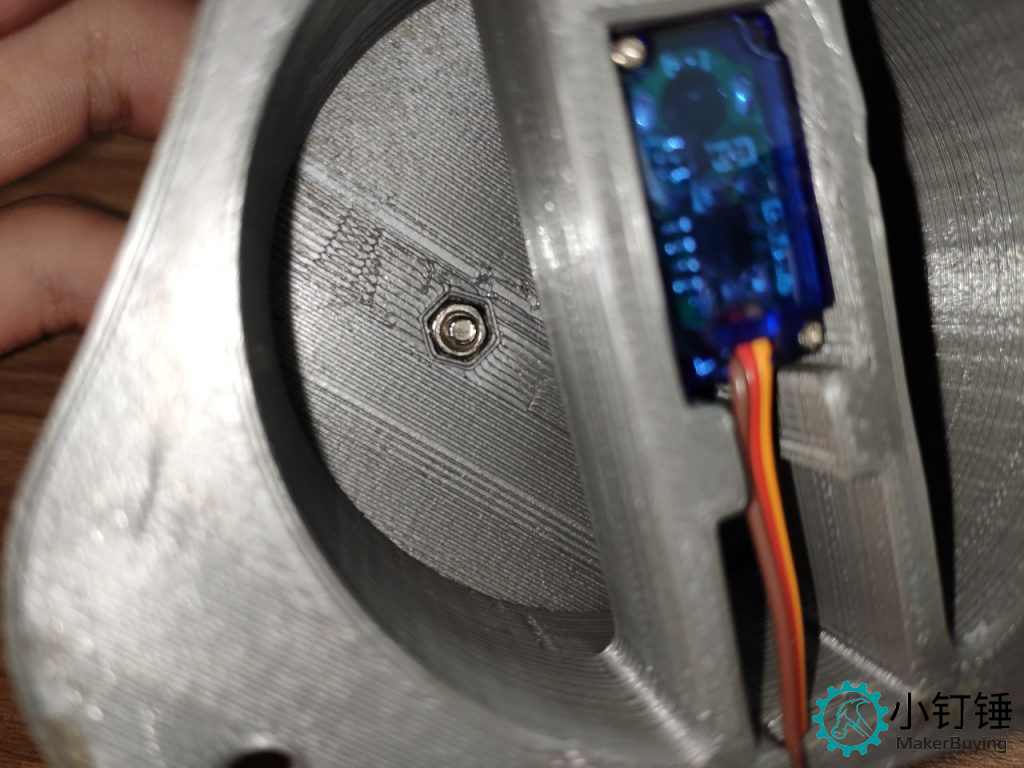

SNAM7400 3D打印EZ银色机械臂安装教程 — 首先固定舵机

SNAM7400 3D打印EZ银色机械臂安装教程 — 确保舵机处于中立位置，然后在花键轴上安装双臂舵桨，保持臂与舵机主体平行

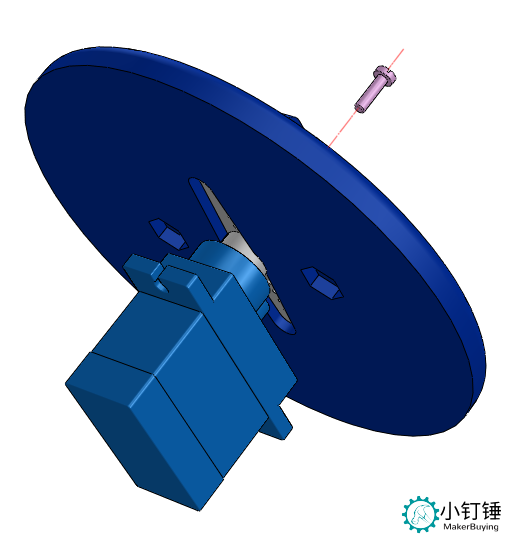

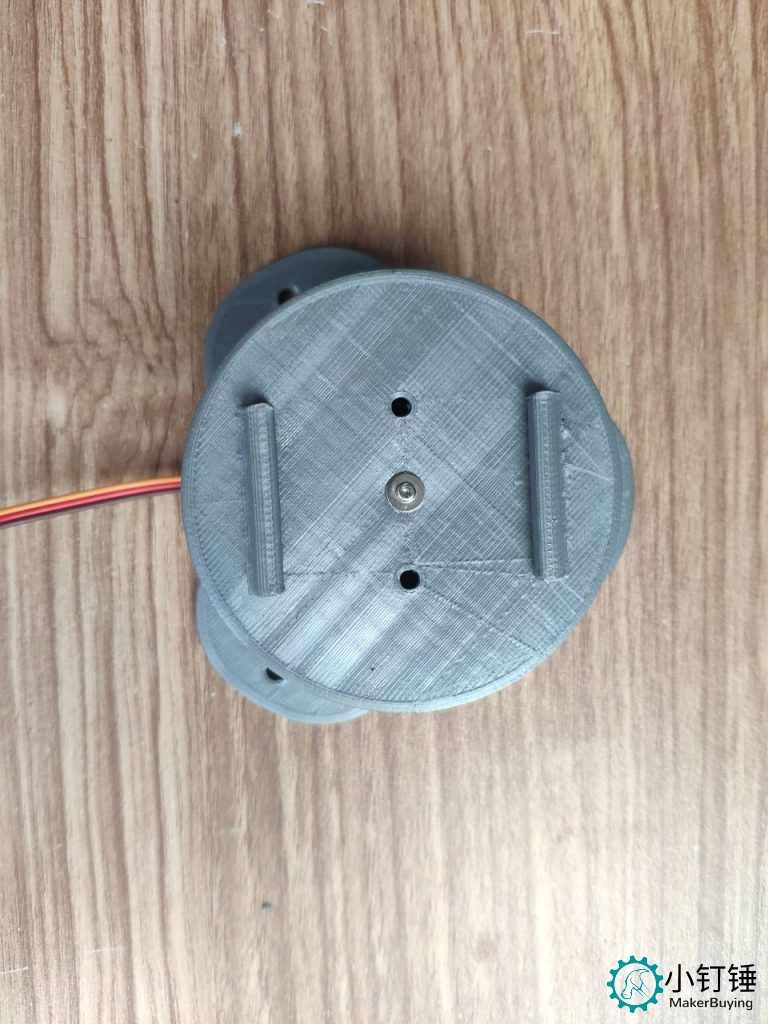

将舵桨插入圆板下方的外壳内，用垫片和螺丝固定好

SNAM7400 3D打印EZ银色机械臂安装教程

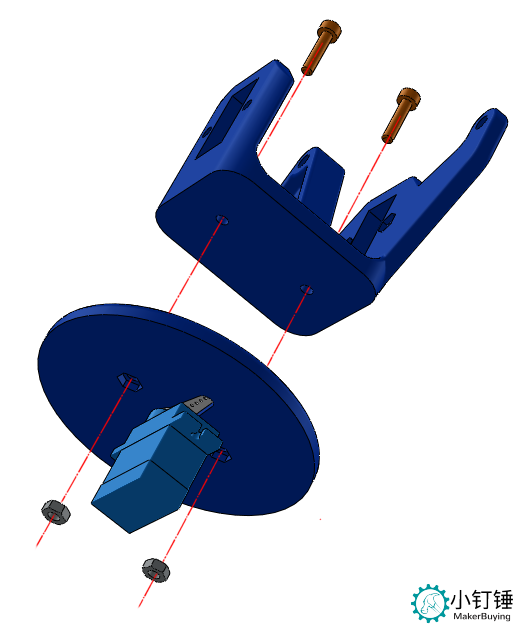

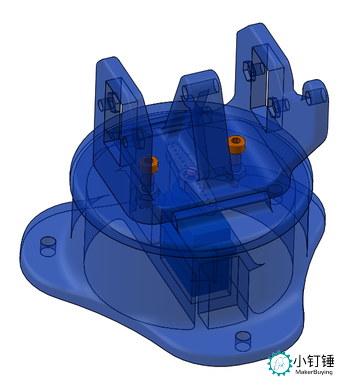

SNAM7400 3D打印EZ银色机械臂安装教程 — 将底座放在板上两个肩部之间的位置，并使用两个 M3 螺钉和螺母连接在一起。
下方有两个六角形外壳，因此在拧紧过程中螺母将保持就位

SNAM7400 3D打印EZ银色机械臂安装教程

SNAM7400 3D打印EZ银色机械臂安装教程

SNAM7400 3D打印EZ银色机械臂安装教程

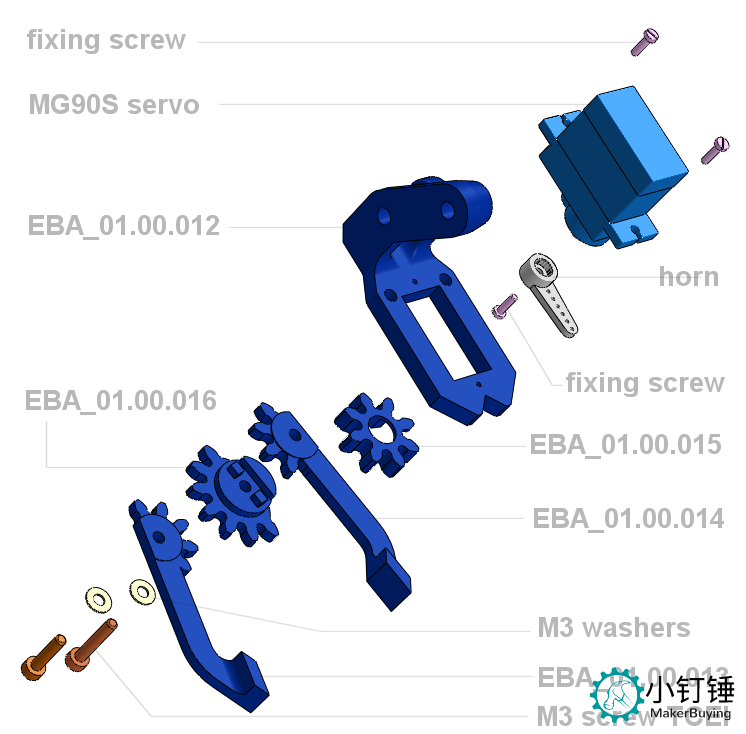

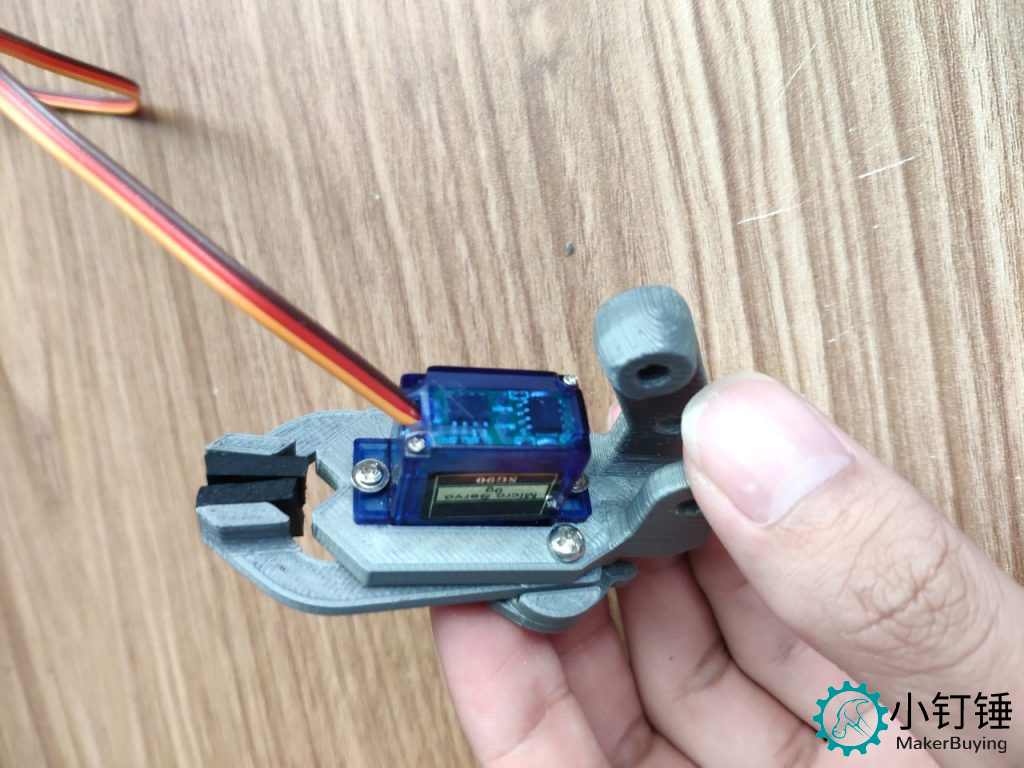

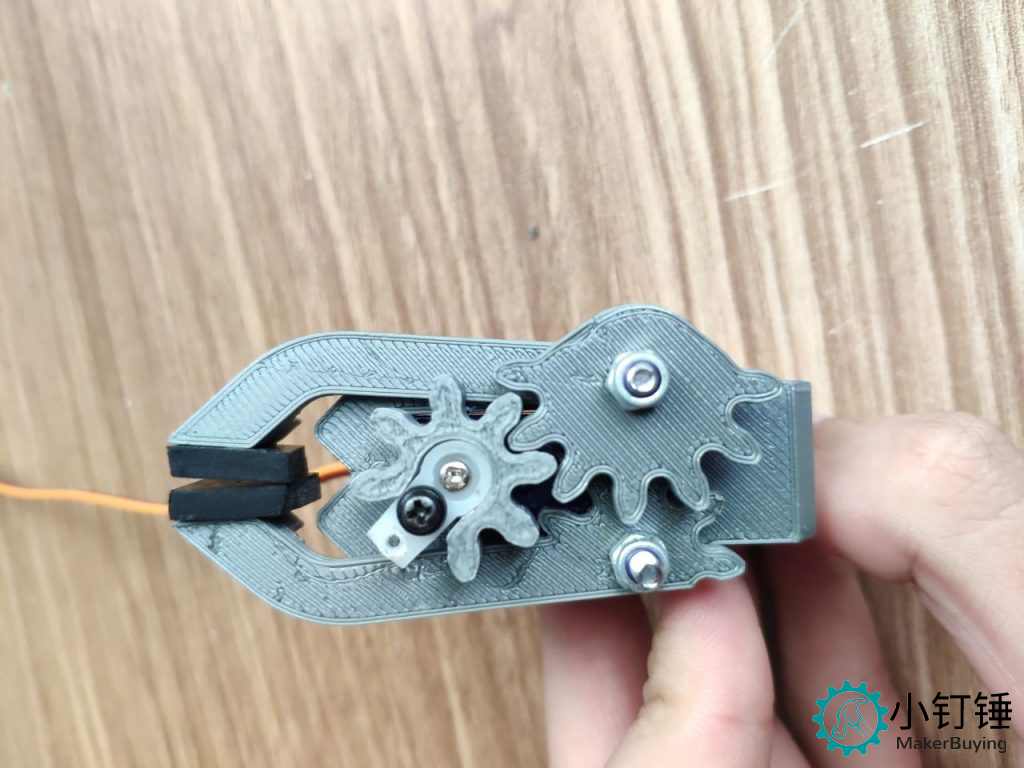

5.安装夹子

SNAM7400 3D打印EZ银色机械臂安装教程

SNAM7400 3D打印EZ银色机械臂安装教程

SNAM7400 3D打印EZ银色机械臂安装教程

6.最终安装

SNAM7400 3D打印EZ银色机械臂安装教程 — 现在我们已经准备好将三个主要的子组件相互连接起来。

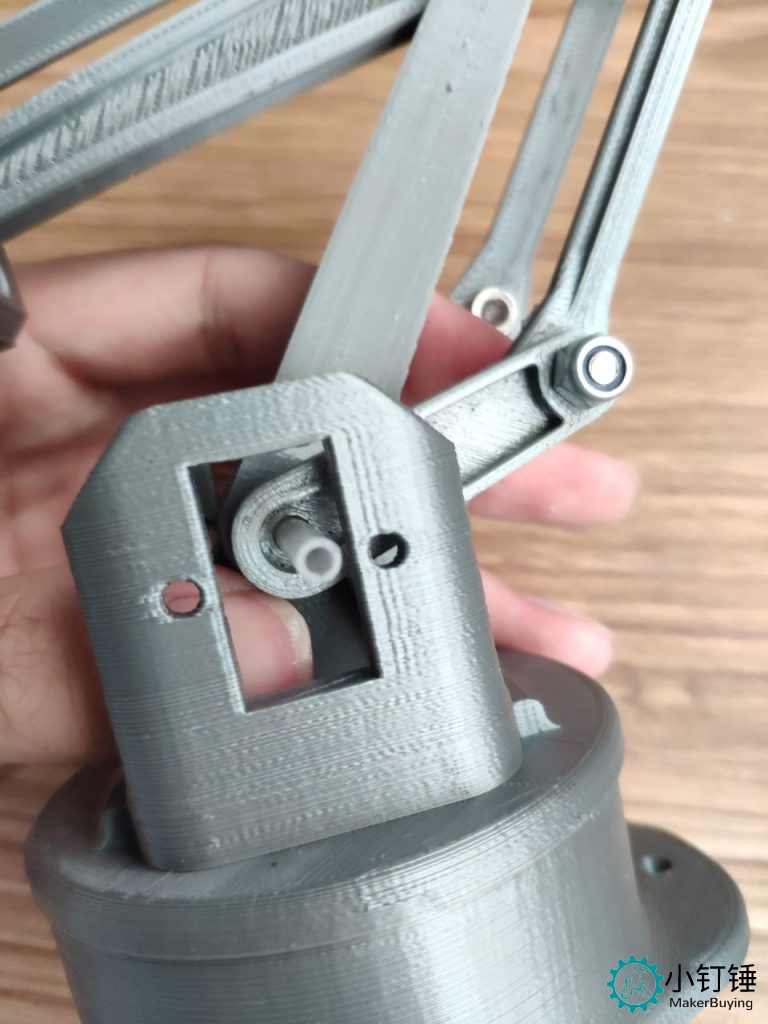

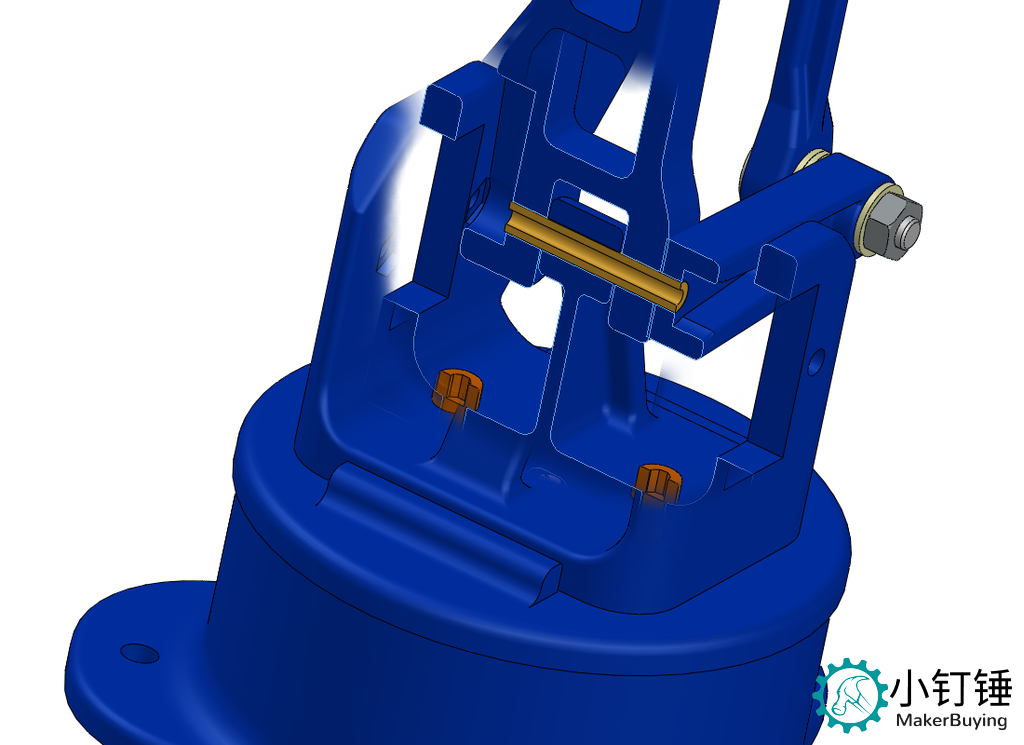

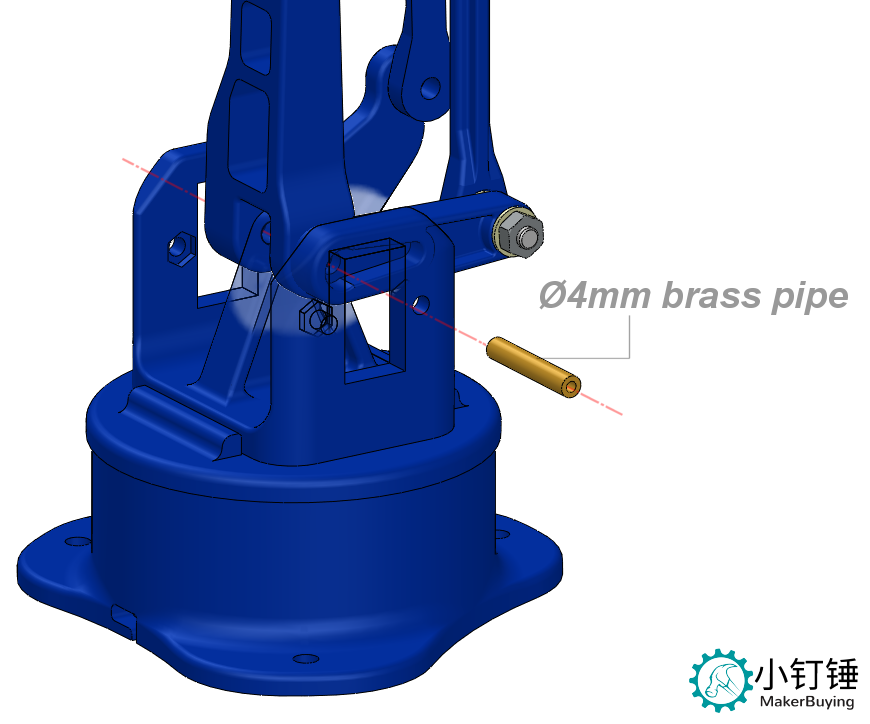

SNAM7400 3D打印EZ银色机械臂安装教程 — 首先将底座与主臂对齐，对齐零件的轴线并从一侧插入胶圈

SNAM7400 3D打印EZ银色机械臂安装教程

SNAM7400 3D打印EZ银色机械臂安装教程

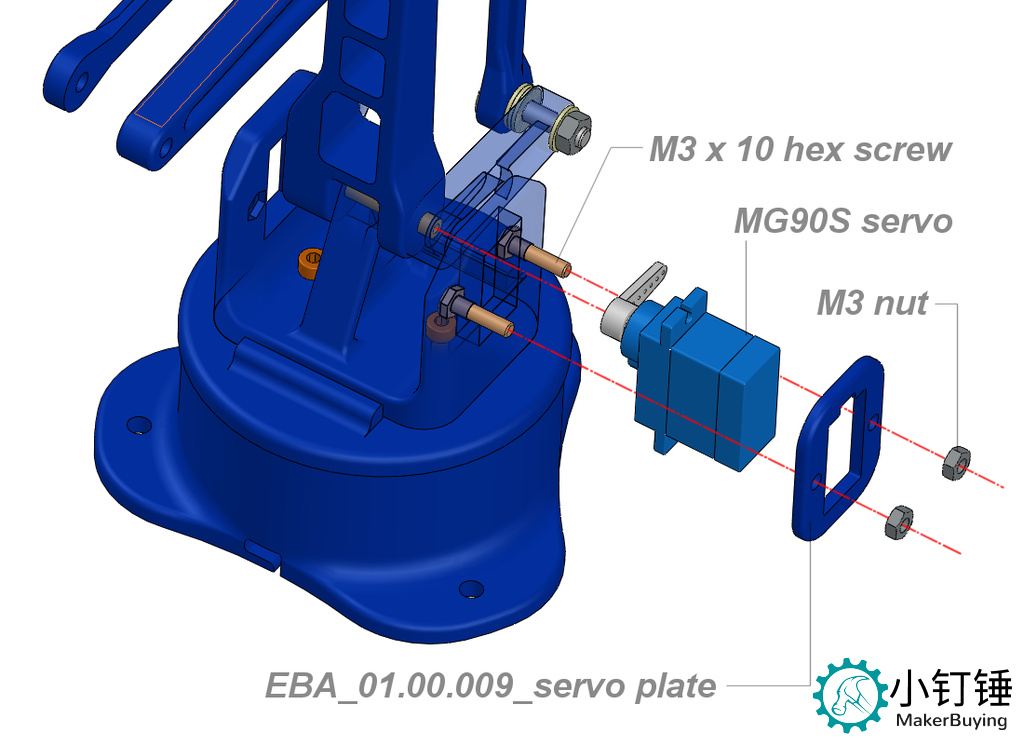

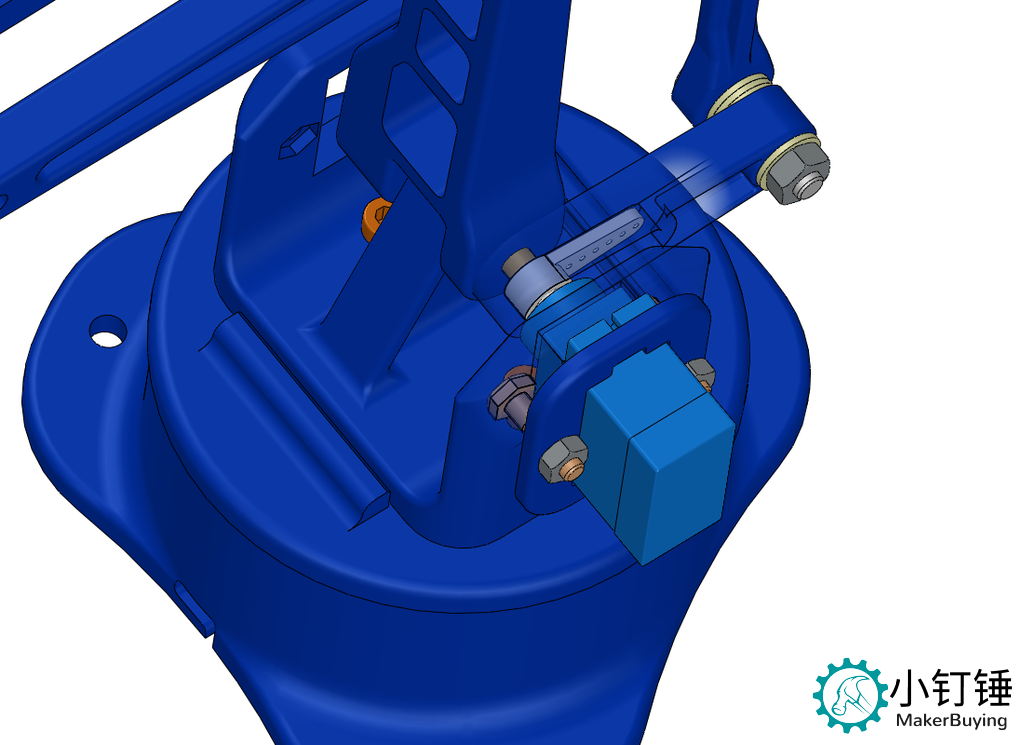

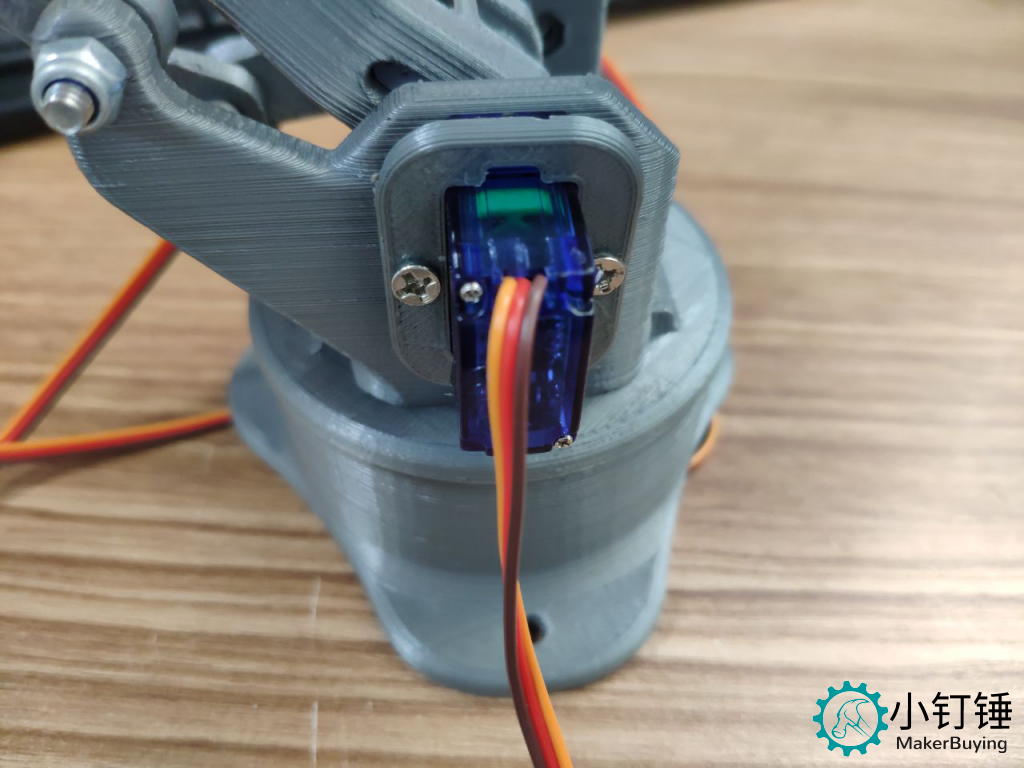

SNAM7400 3D打印EZ银色机械臂安装教程 — 然后安装两侧舵机

SNAM7400 3D打印EZ银色机械臂安装教程

SNAM7400 3D打印EZ银色机械臂安装教程

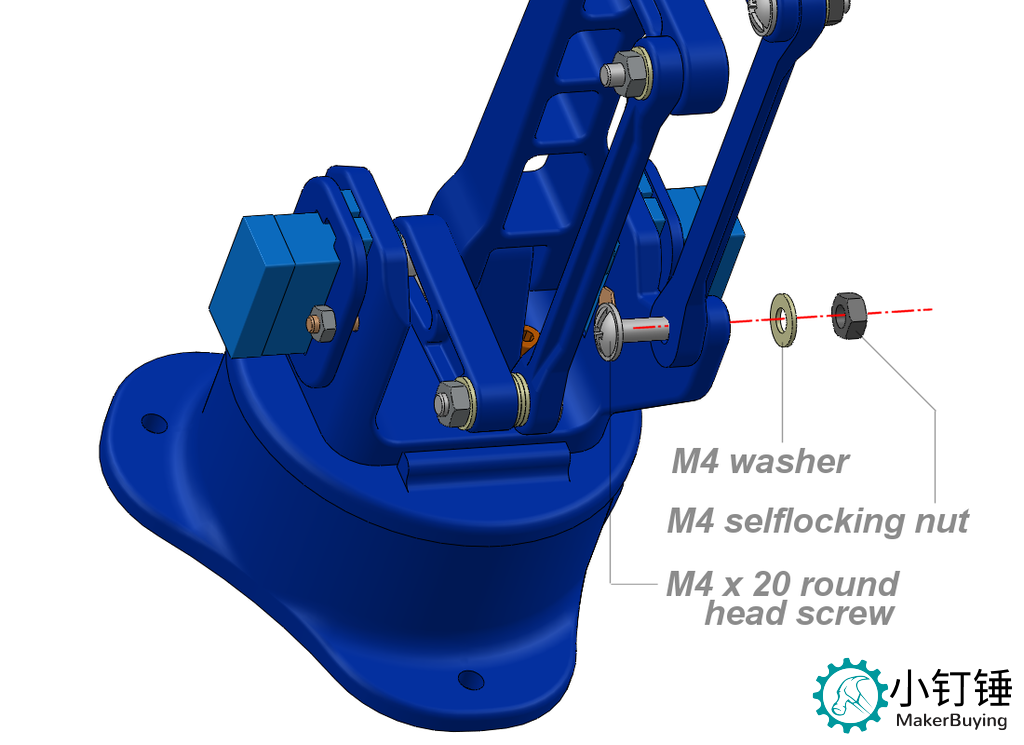

SNAM7400 3D打印EZ银色机械臂安装教程 — 接着将最后的连接处连接到底座后侧的固定臂

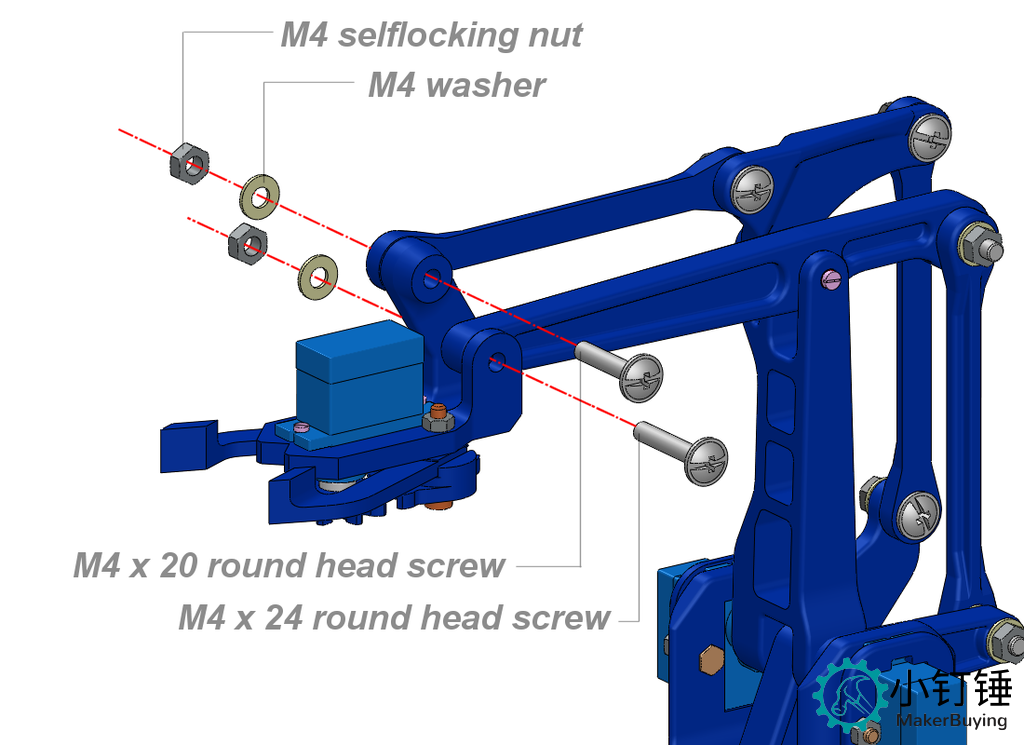

SNAM7400 3D打印EZ银色机械臂安装教程 — 最后的组装步骤是将夹子连接到水平臂，如图所示。

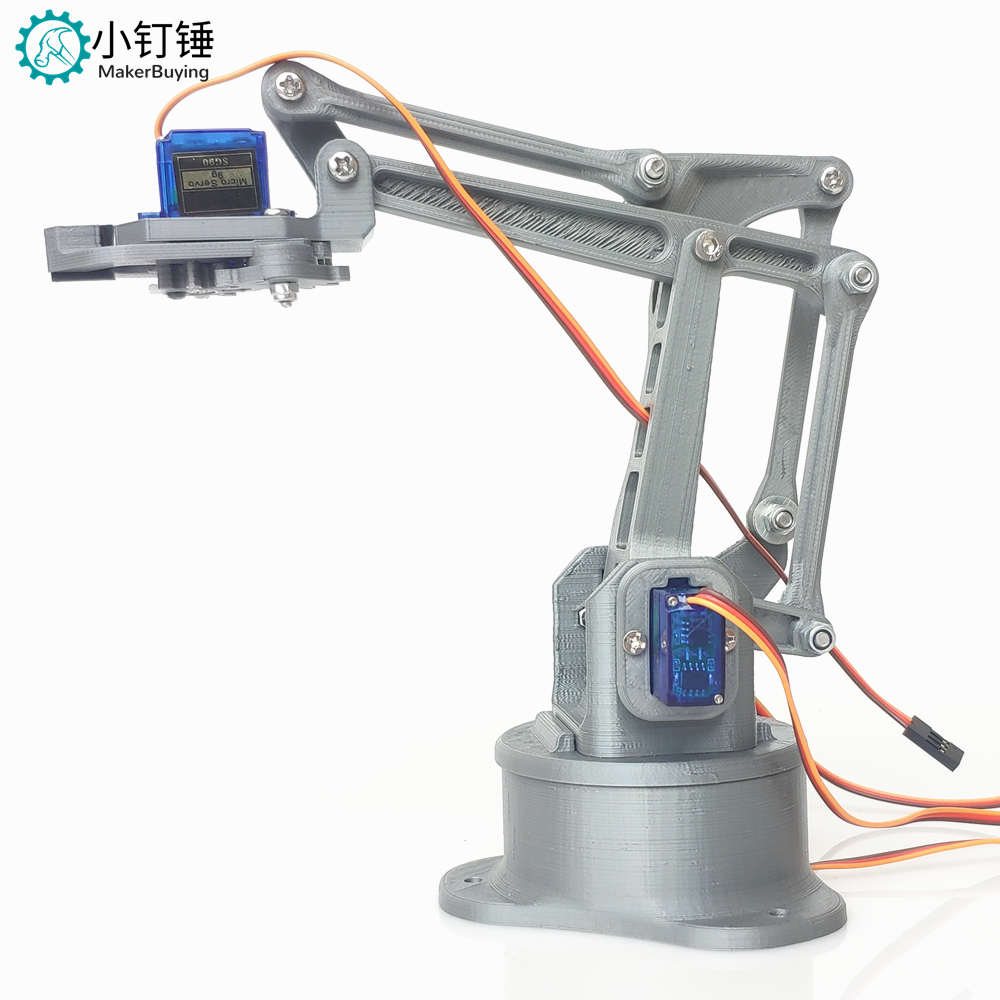

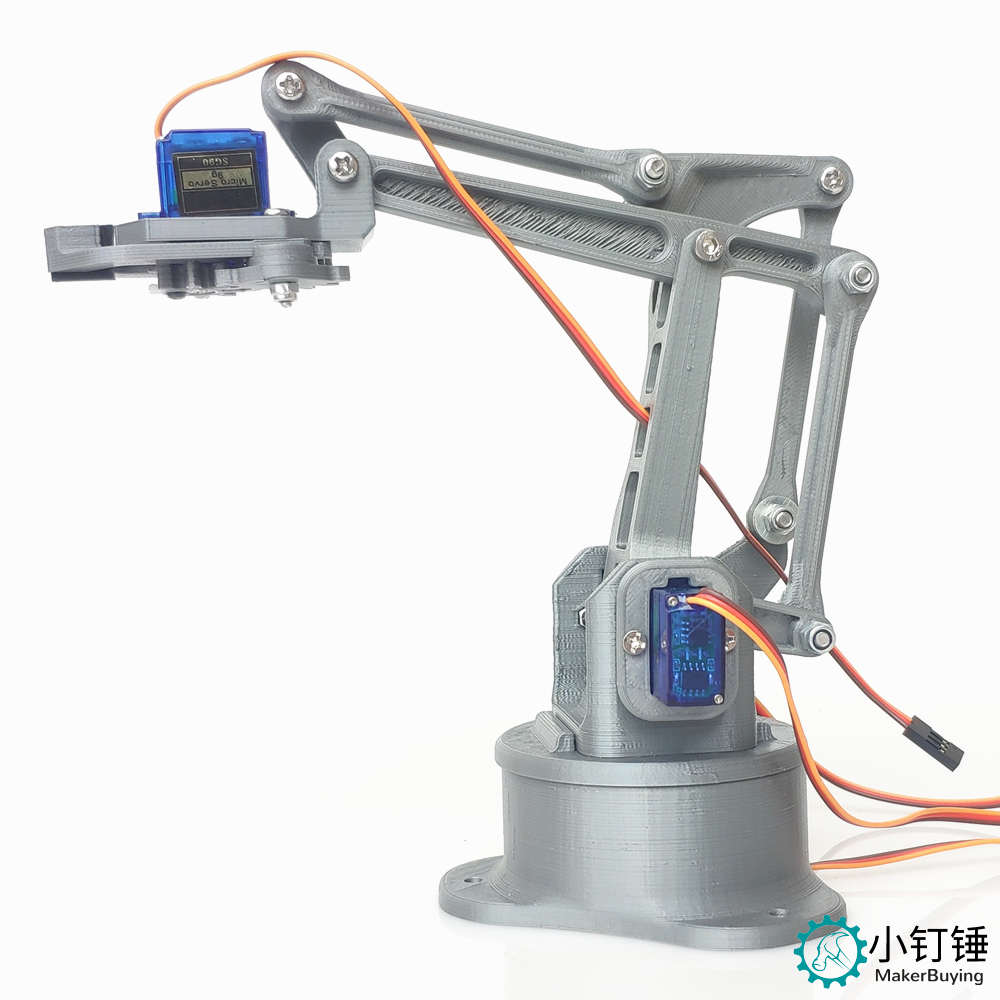

SNAM7400 3D打印EZ银色机械臂安装教程 — 安装完成
