2.电路硬件组装

2.电路硬件组装

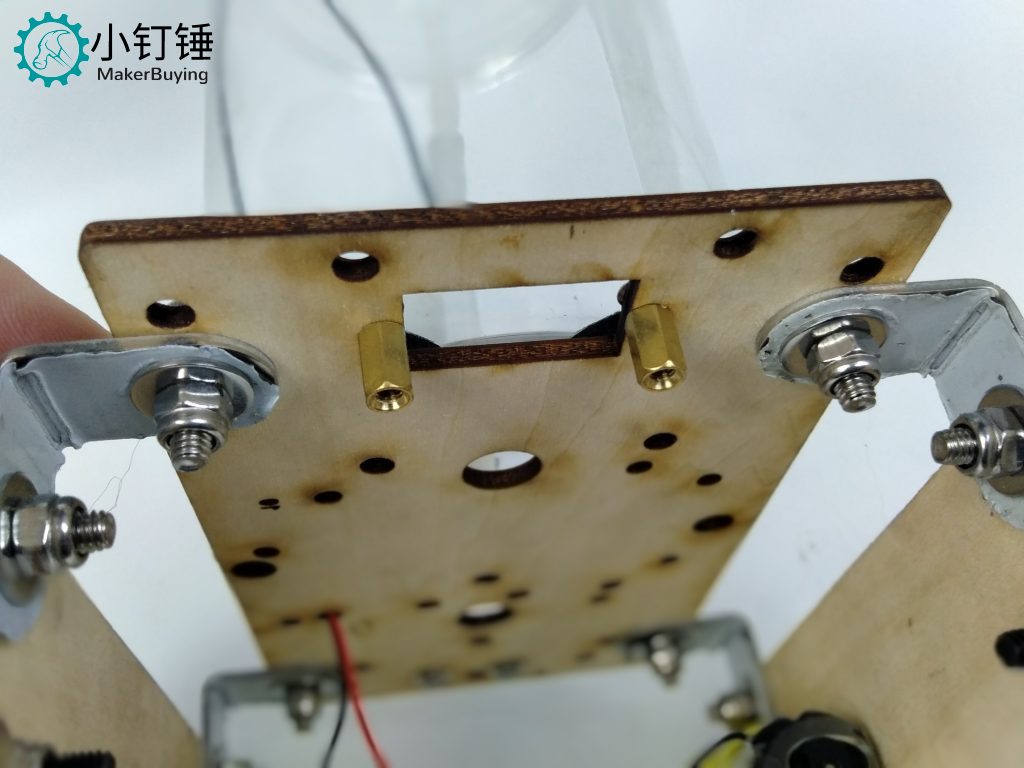

第一步:安装电池盒,用两颗M3*8的螺钉将六角铜柱固定在木板上方。
2.电路硬件组装

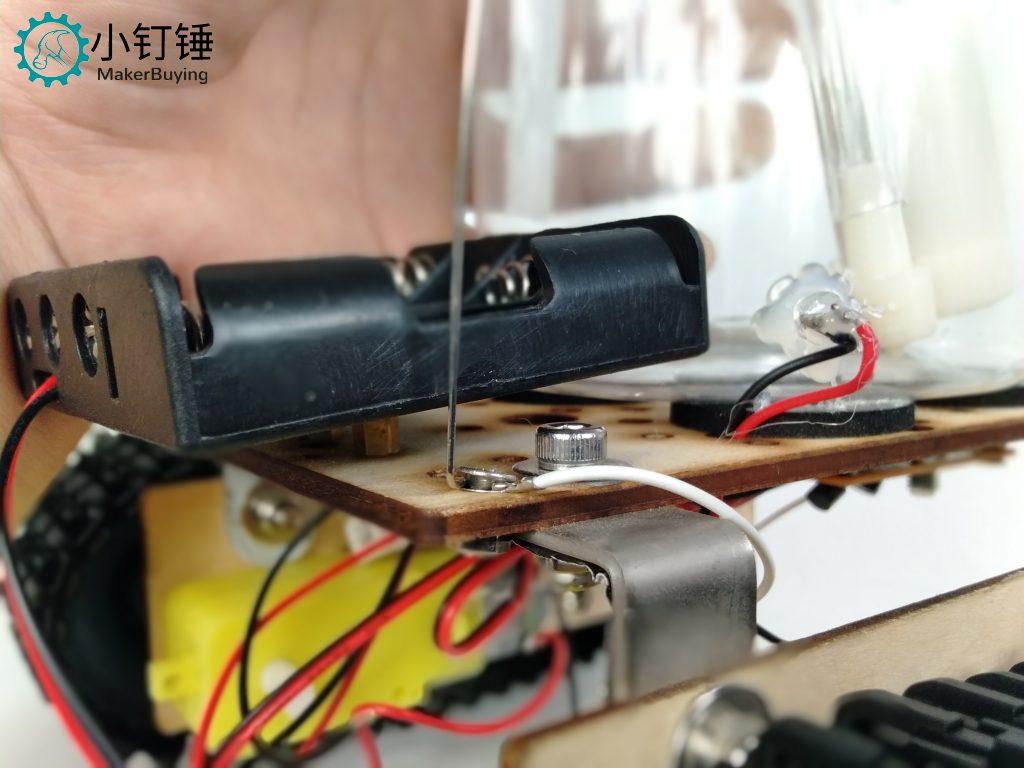

再用两颗M3*6的螺钉将电池盒固定在六角铜柱上。
2.电路硬件组装

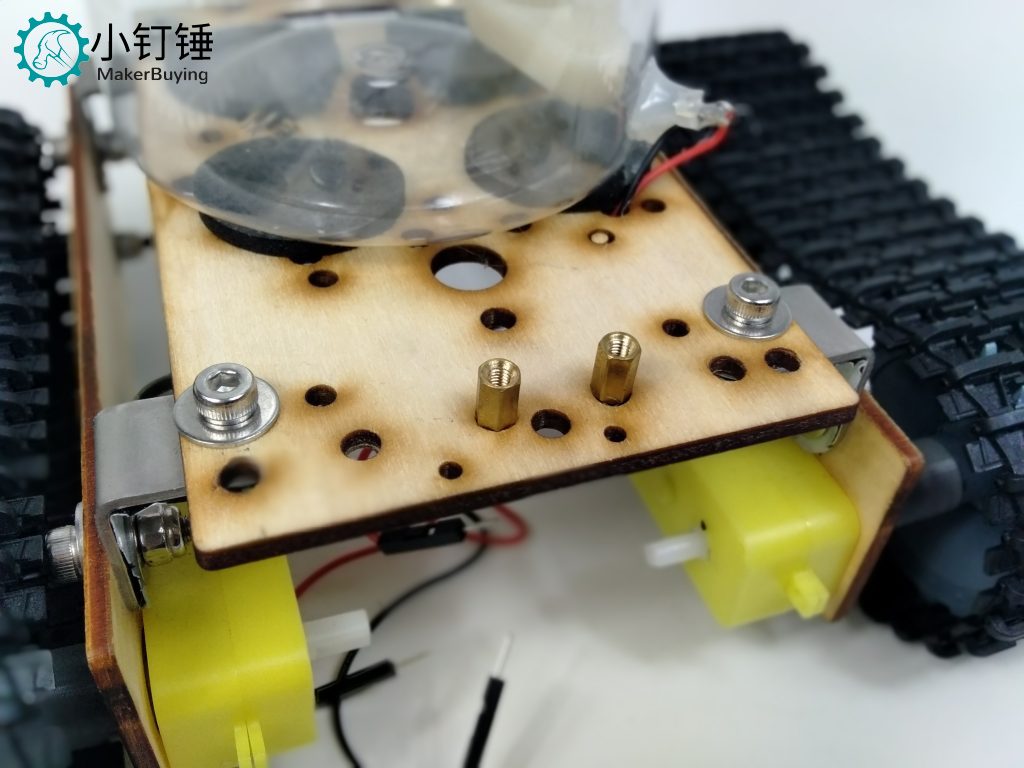

第二步: 安装电池盒,用两颗M3*8的螺钉将六角铜柱固定在木板下方 。
2.电路硬件组装

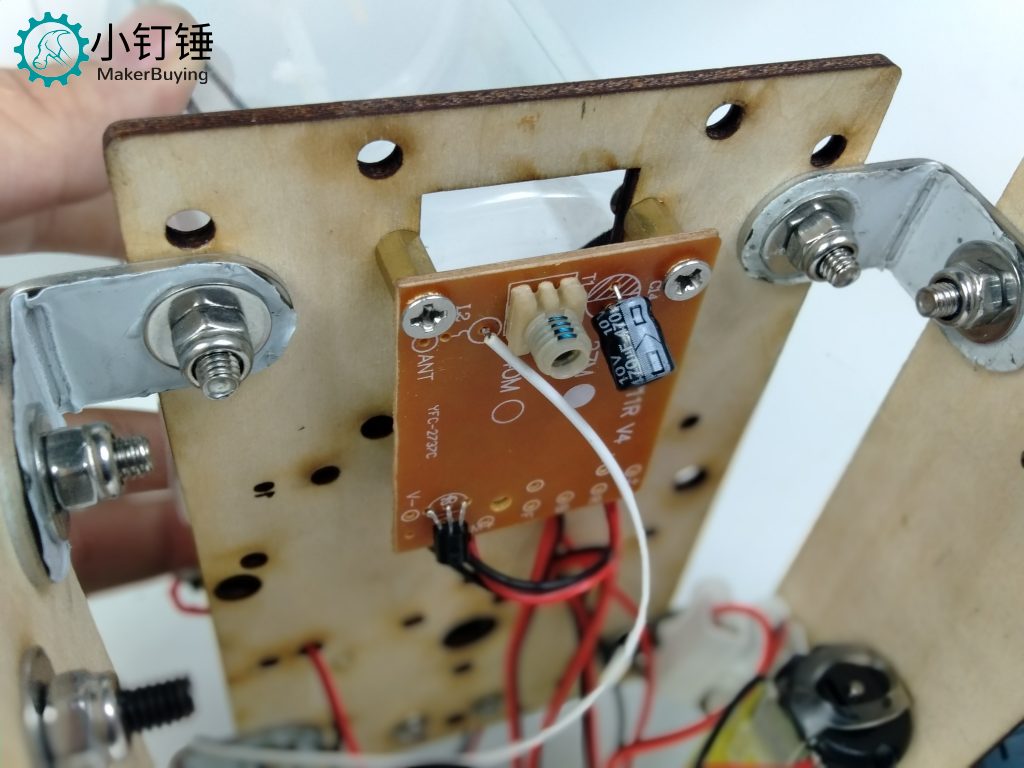

再用两颗M3*6的螺钉将五通道电路板固定在六角铜柱上。
2.电路硬件组装
第三步:用M3*8的螺钉和螺母将天线固定在右下角或其他地方,注意不要扯断天线。
