安装步骤

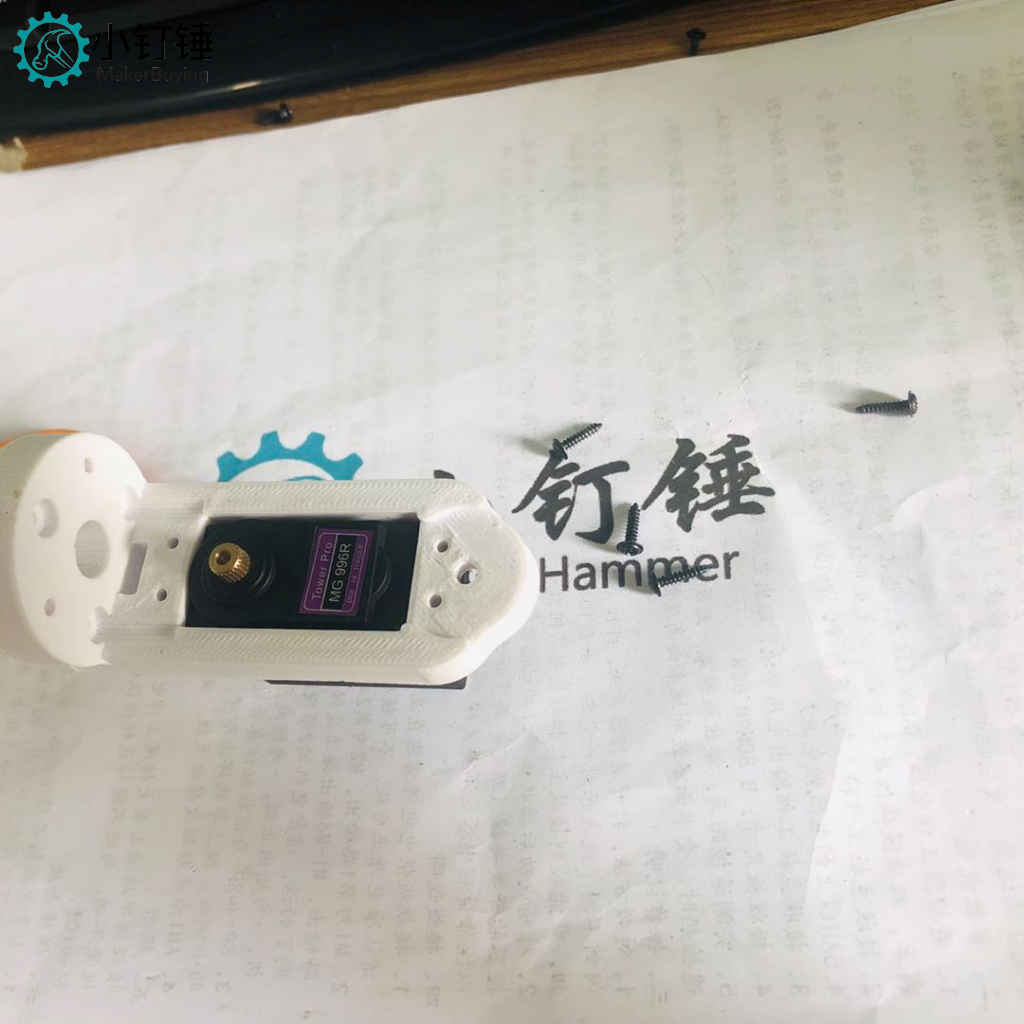

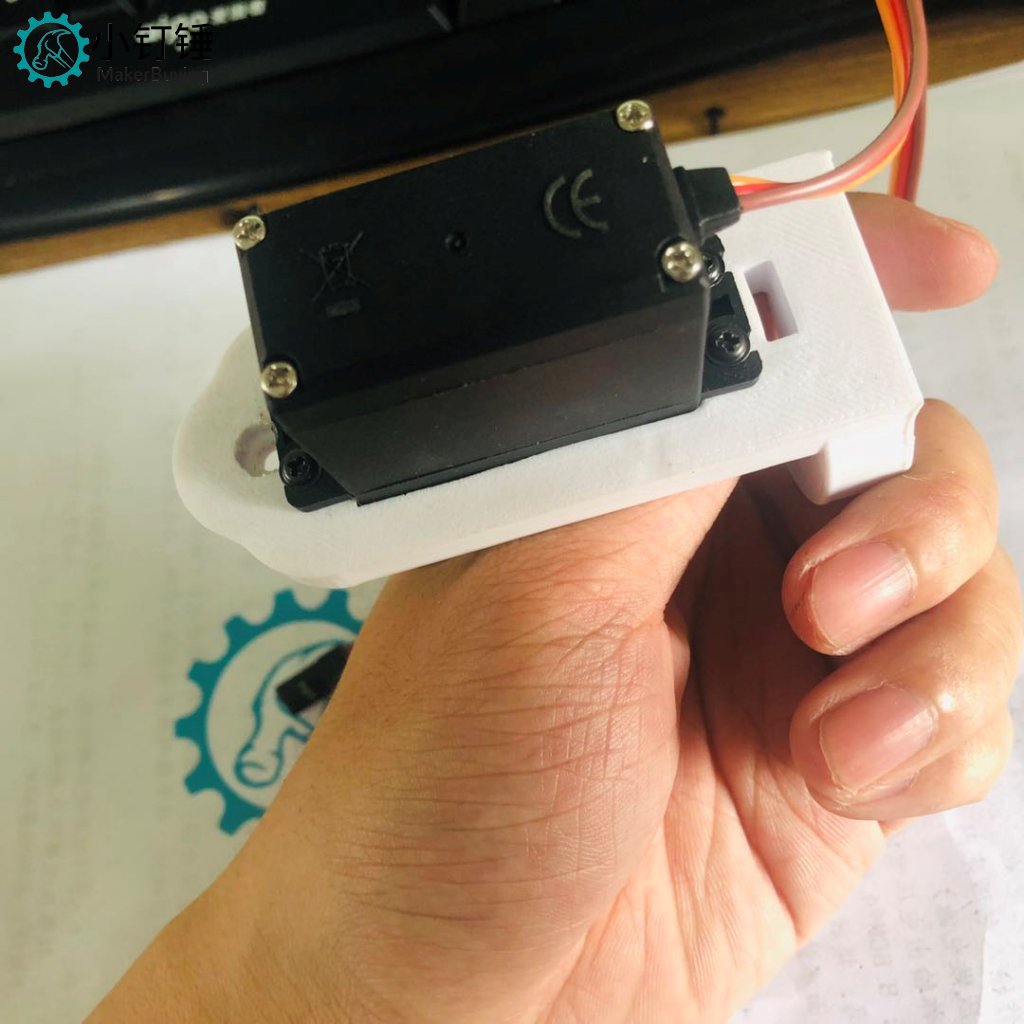

1.首先将舵机按如图所示插入,拧入四个螺丝,将舵机固定

安装步骤

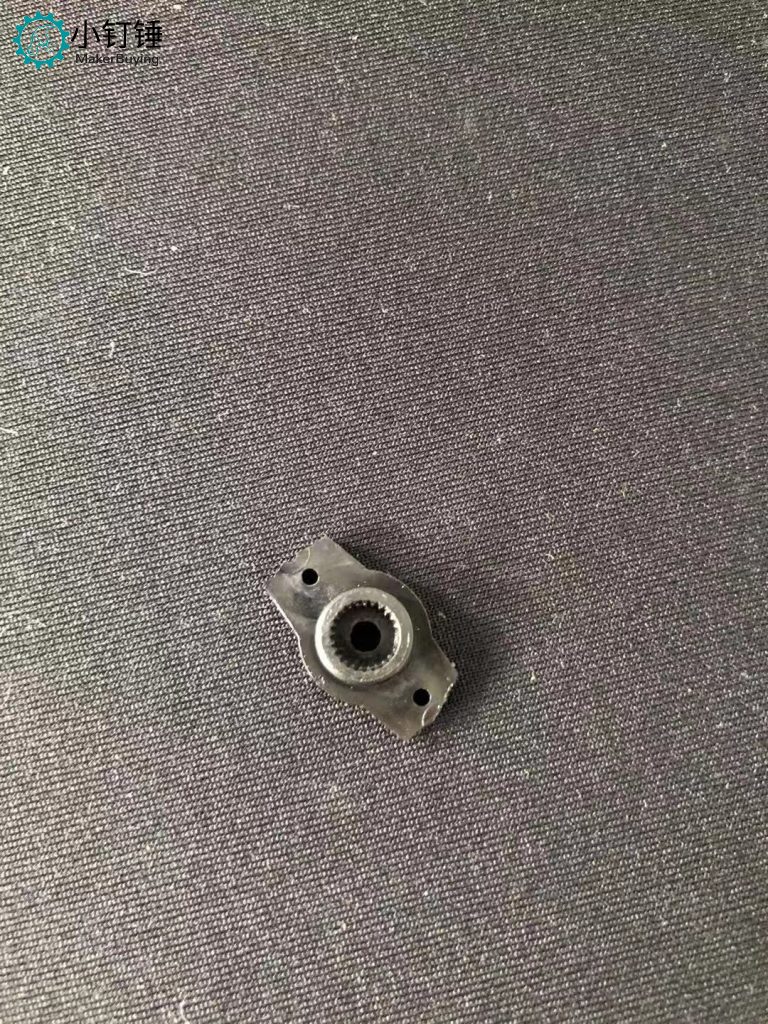

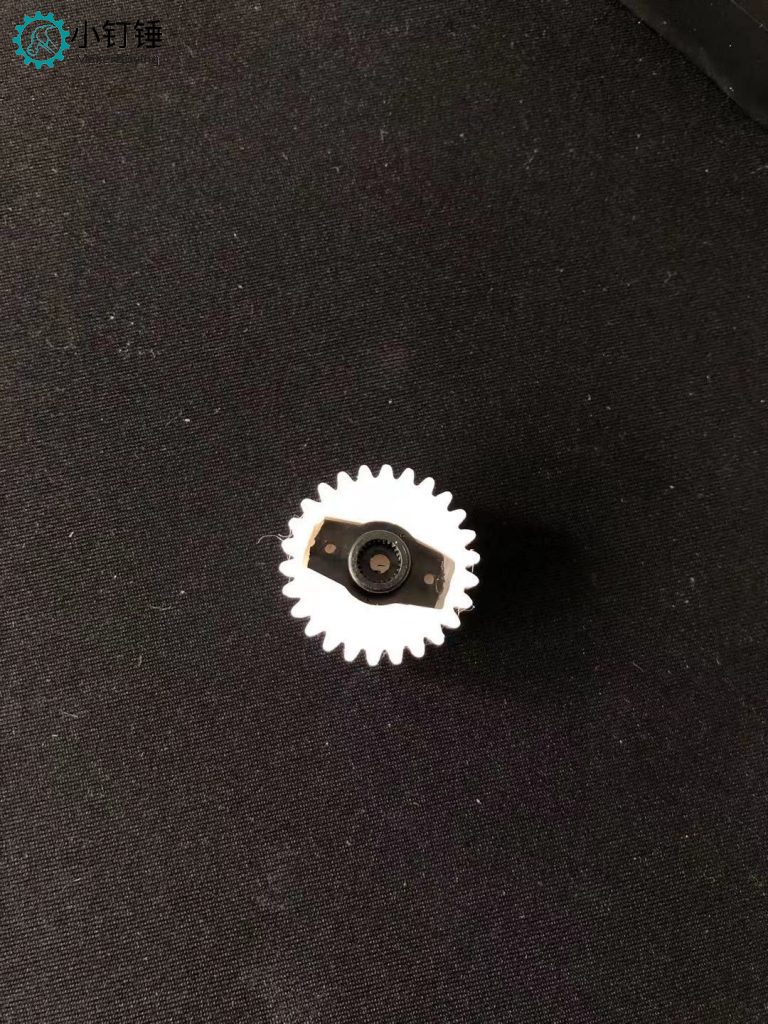

2.找到舵机一字型摇臂,把摇臂剪短成如下图所示,然后装入白色齿轮卡槽

安装步骤
安装步骤
安装步骤
如果槽太紧了,可以用刀把槽的入口削一下,然后把舵机摇臂用力按进去

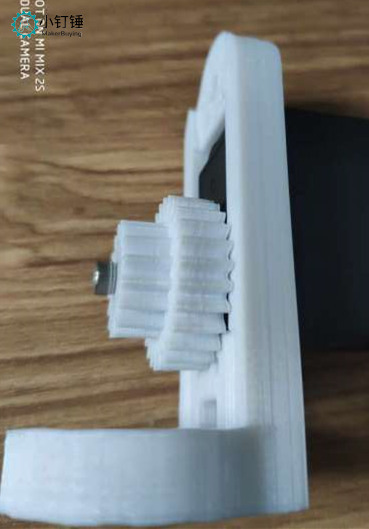

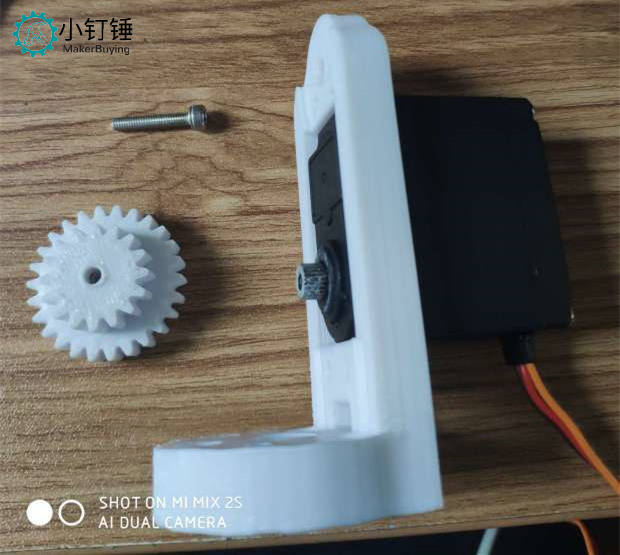

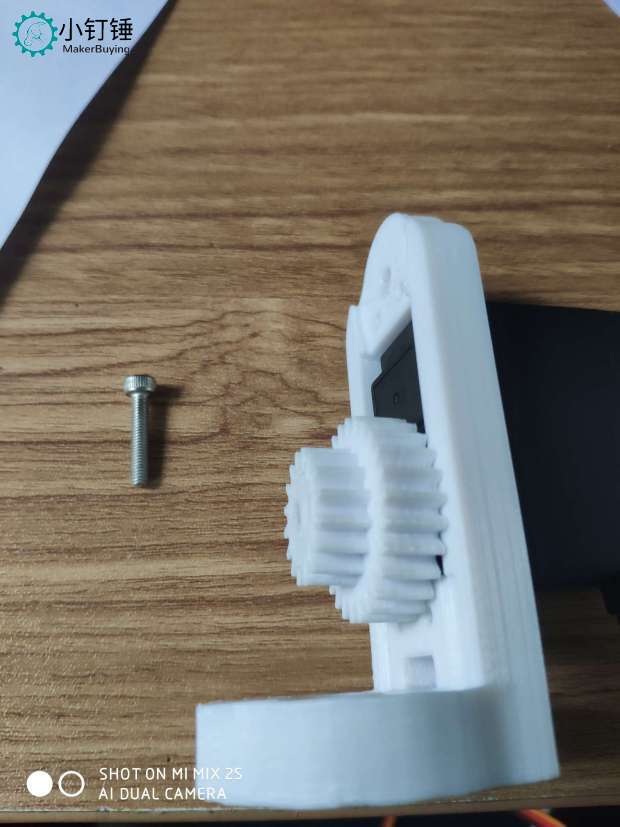

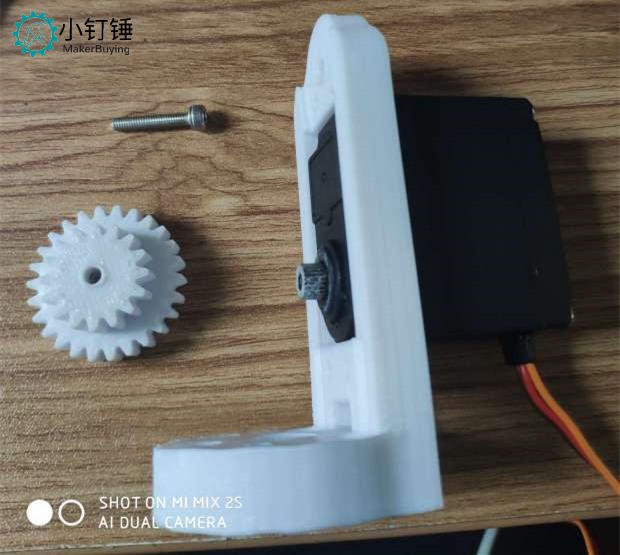

3.把舵机齿轮装入舵机上,拧上螺丝

安装步骤
安装步骤
安装好打印件,然后上螺丝
安装步骤
安装步骤

接下来准备拼装主体(规定带环的为右爪)

安装步骤

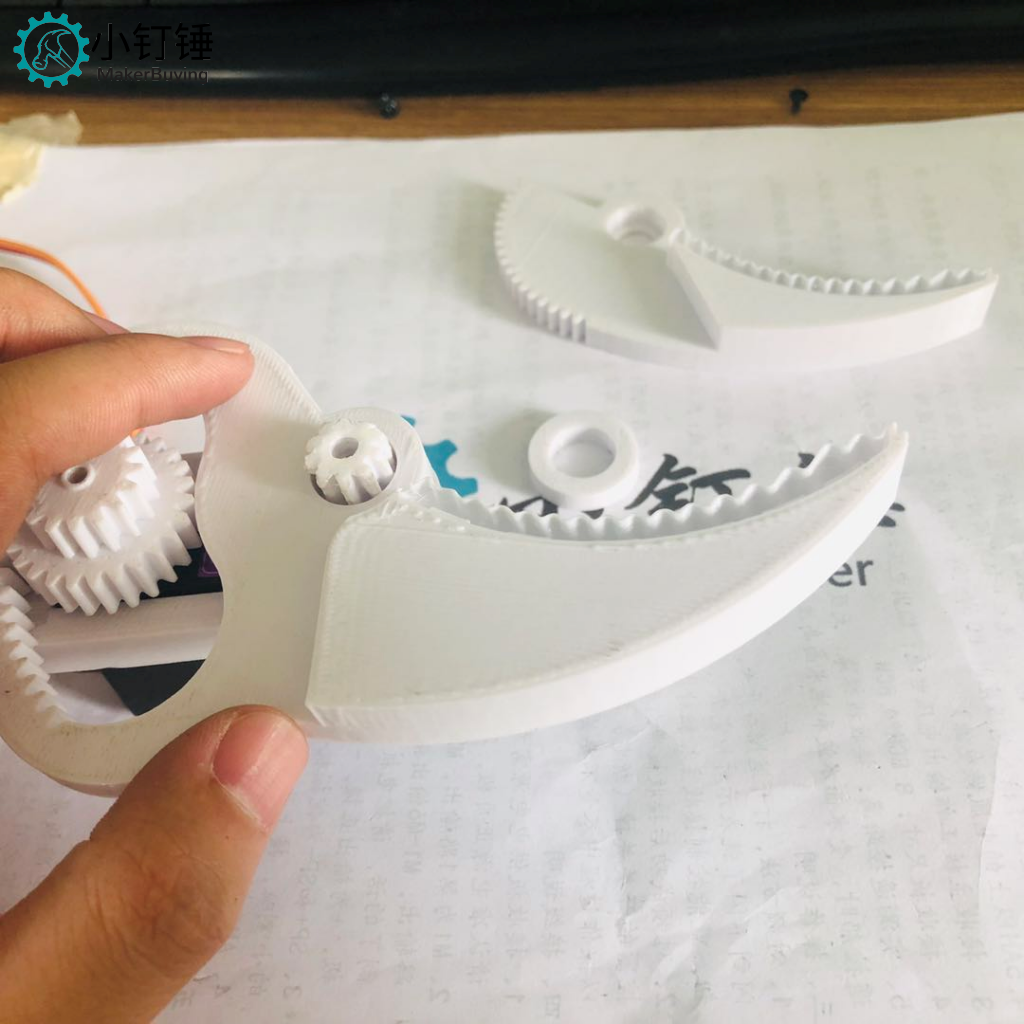

排放顺序从下到上依次是:环–右爪–左爪–环。(要注意小齿轮是放在左右爪之间的)

安装步骤
安装步骤

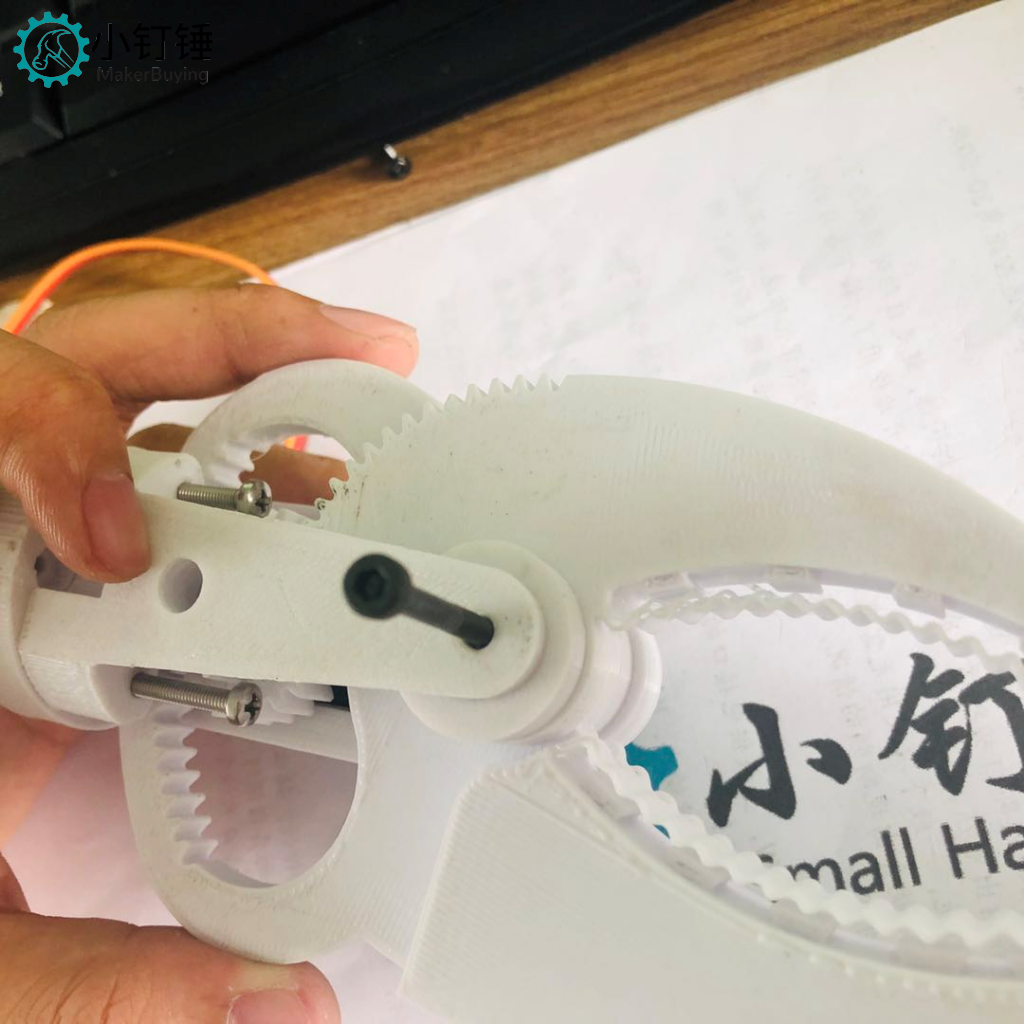

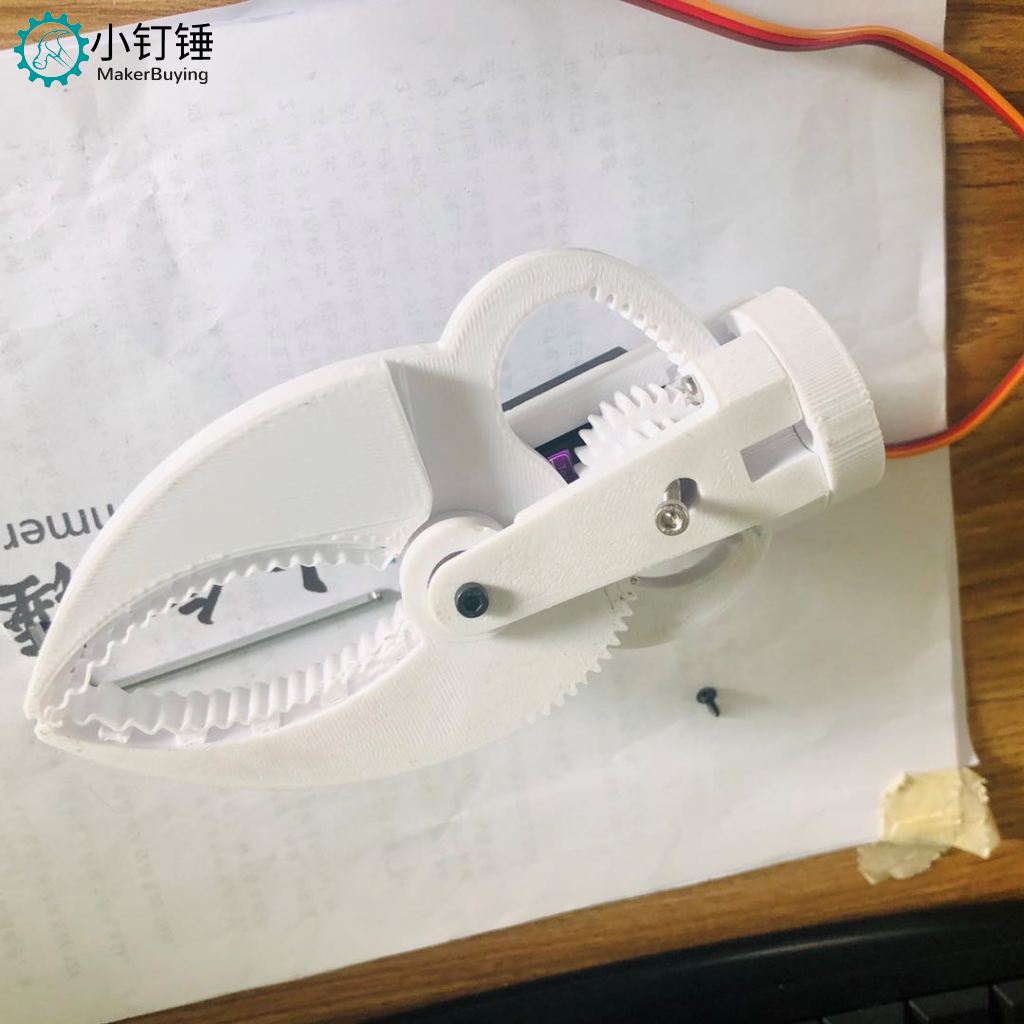

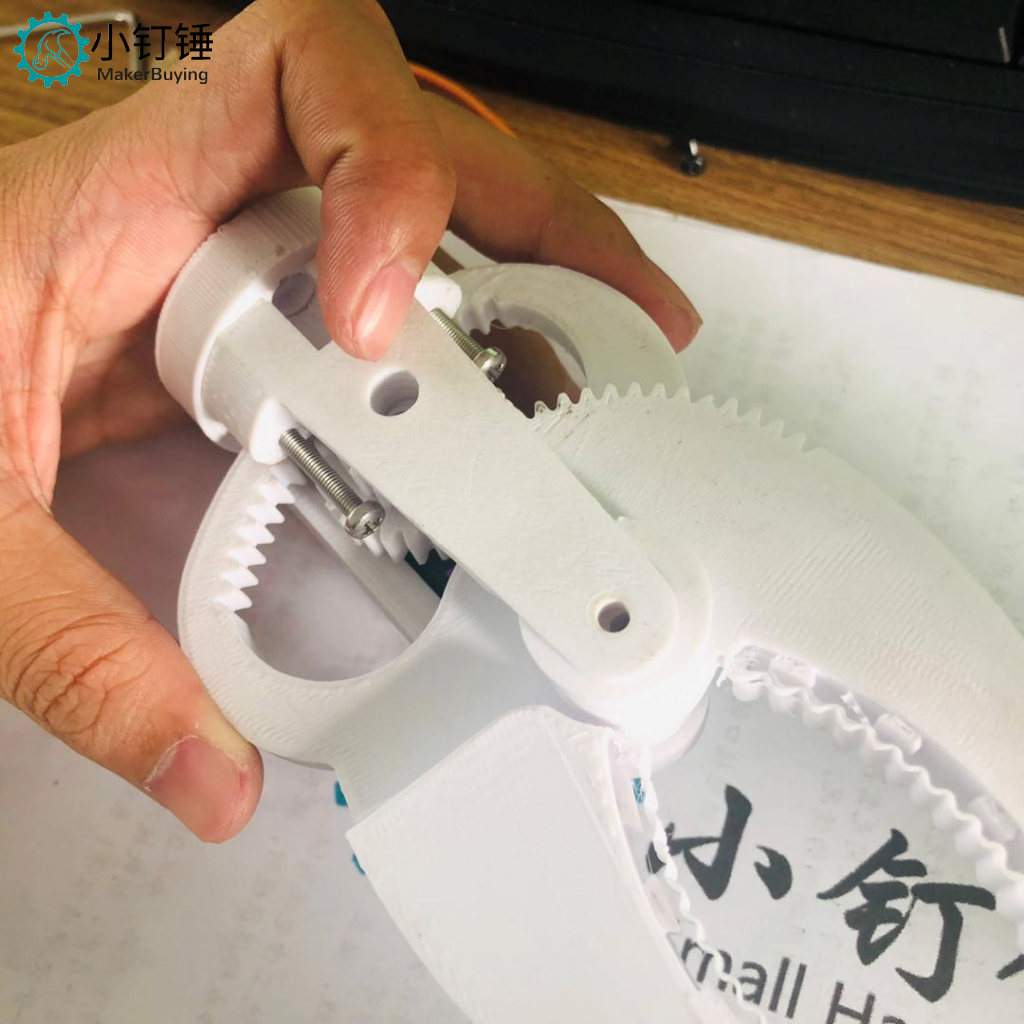

之后盖上最上方的“盖子”,拧上螺丝即可

安装步骤
安装步骤
安装步骤
安装步骤
