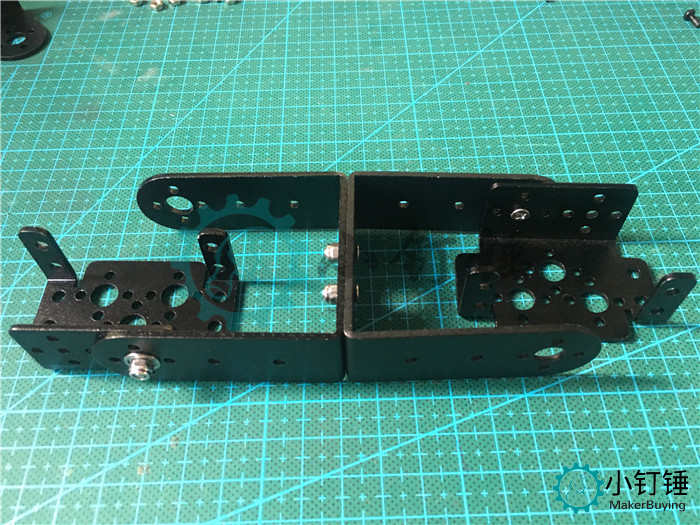

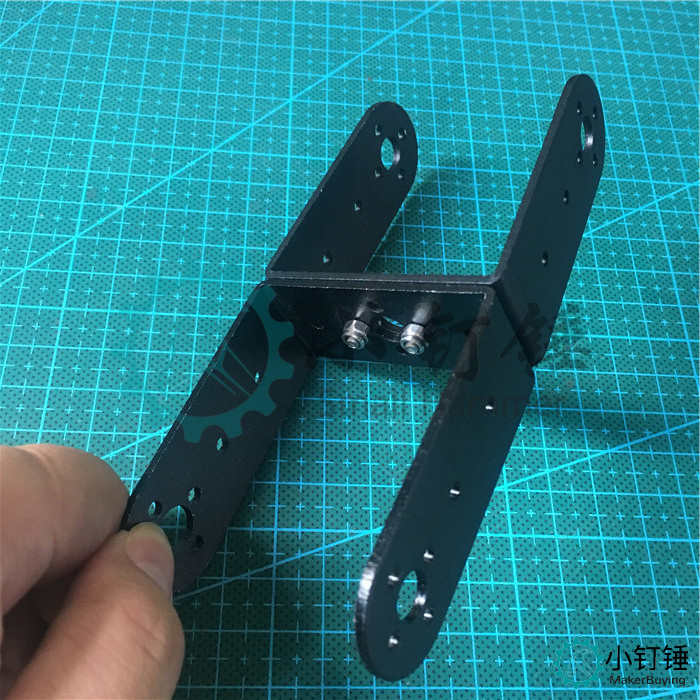

两个长U型支架连接,用M3*10螺丝和放松螺帽

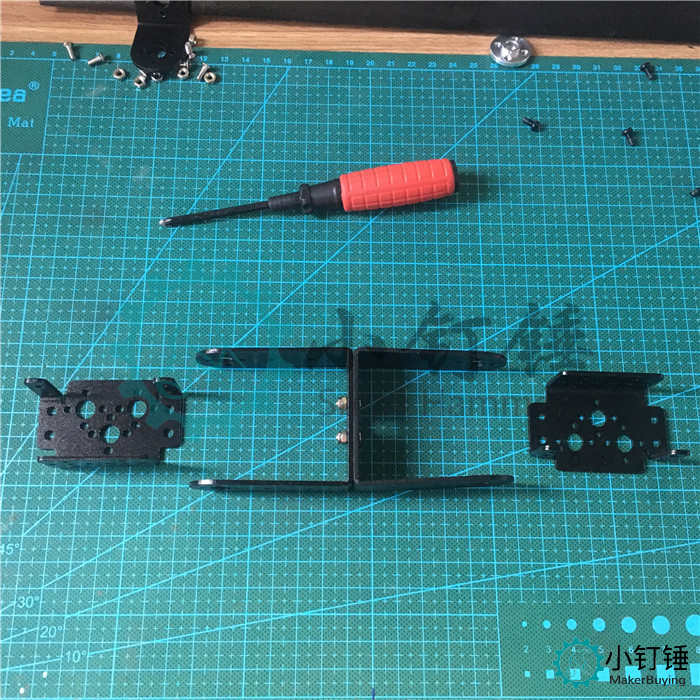

多功能支架安装在两边对面

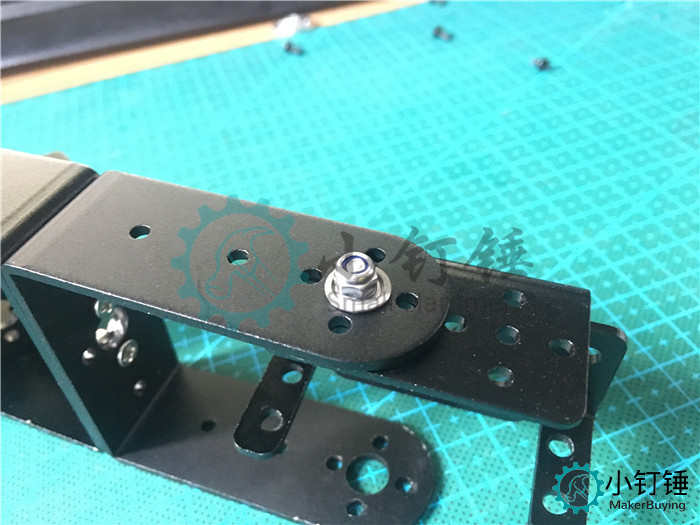

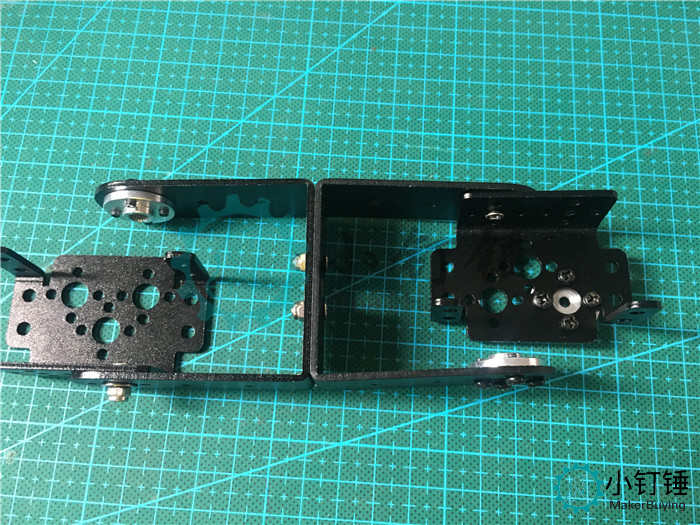

安装多功能支架用M3*12螺丝,轴承,放松螺帽(轴承要宽厚在外)

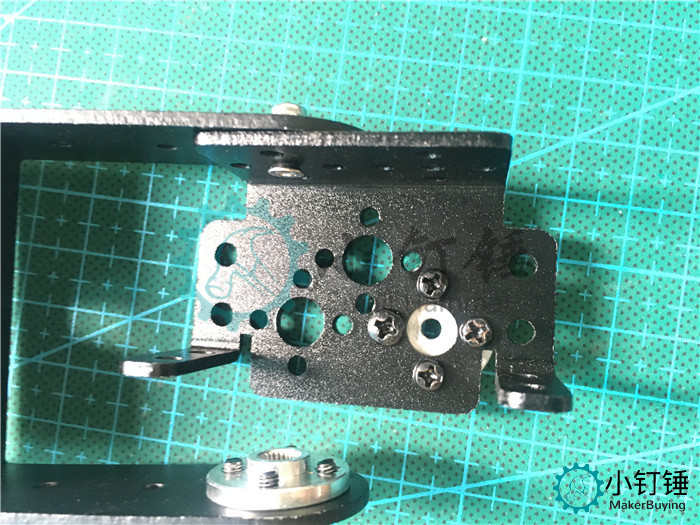

舵盘安装在多功能支架对面

在右边的多功能支架下面安装一个舵盘

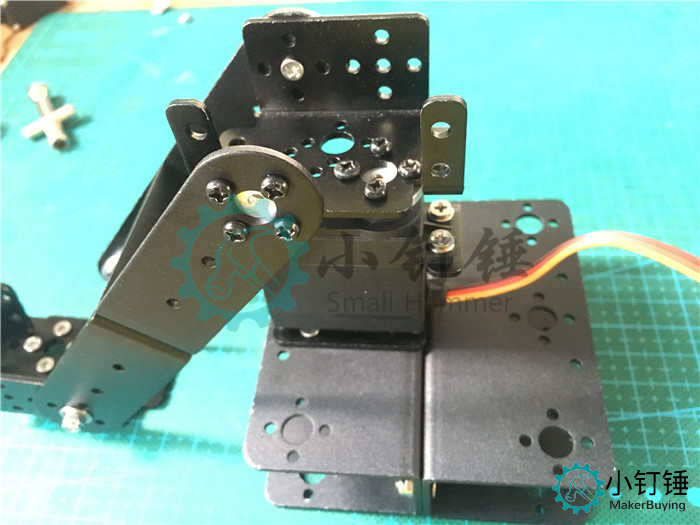

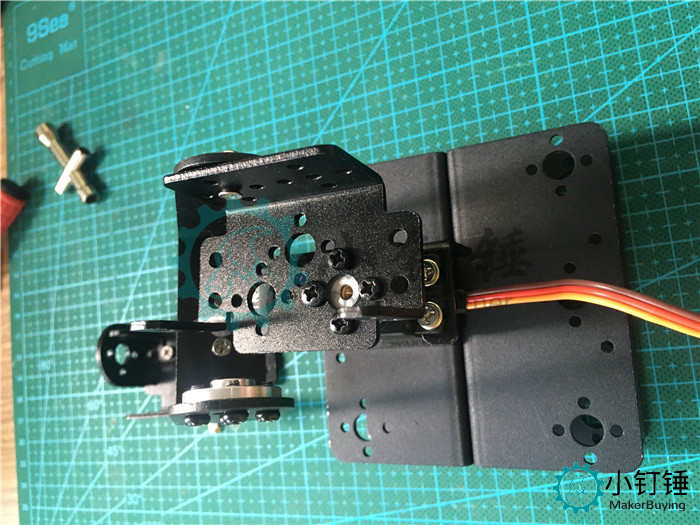

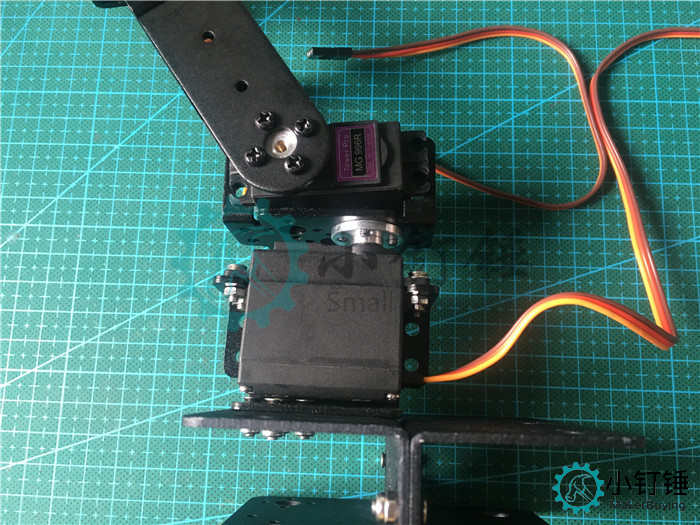

将按照好舵盘的一头连接底座,注意舵机是居中的安装的时候要平行不要装斜了

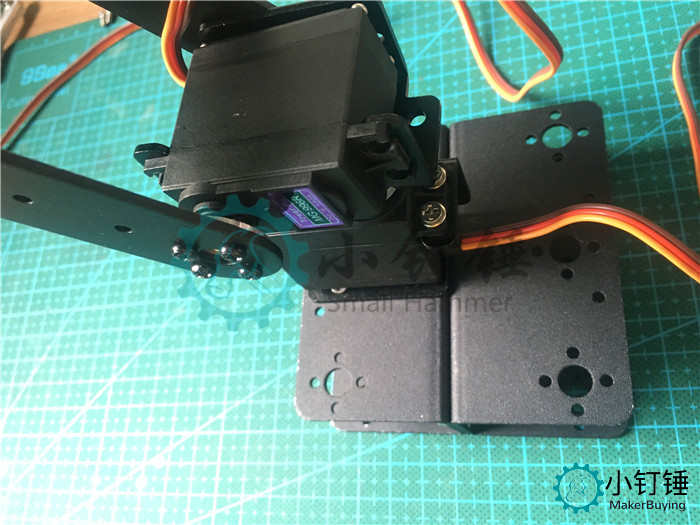

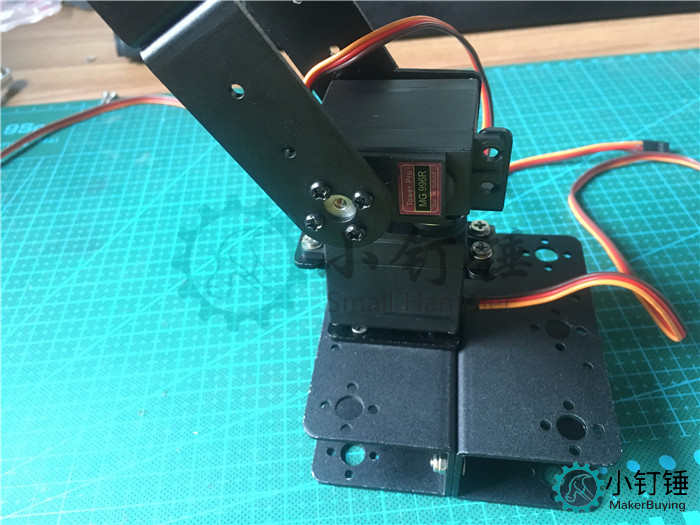

舵机2安装的时候要注意角度,向斜上方45度

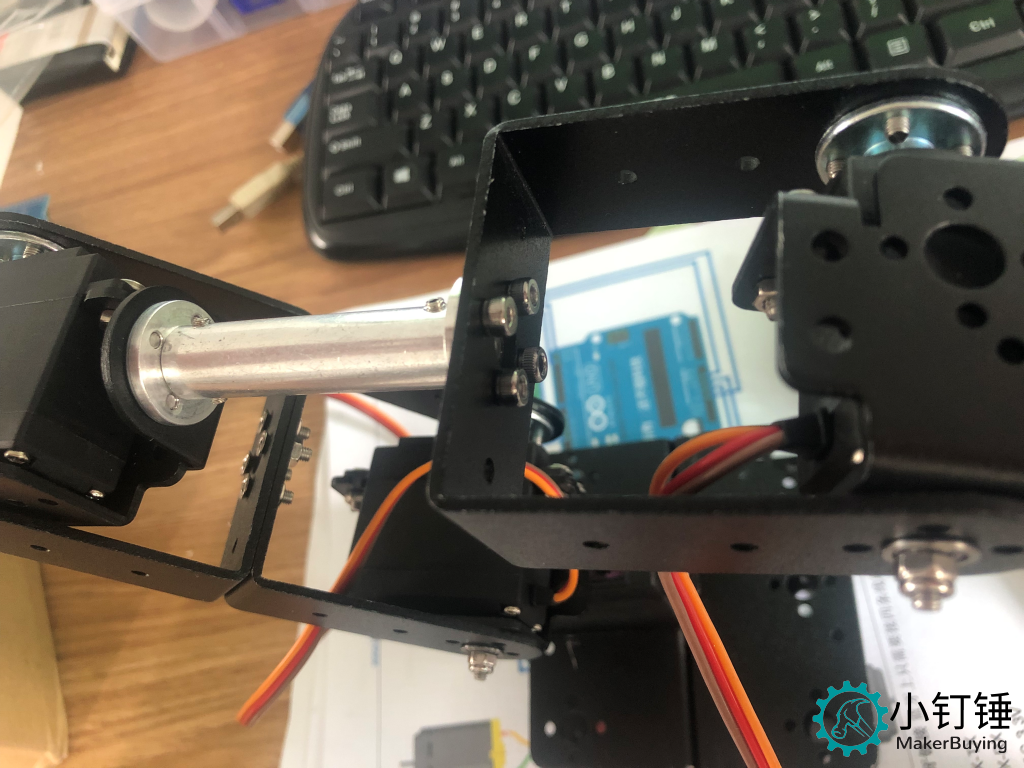

法兰杆的安装比较简单,将螺丝拧上即可

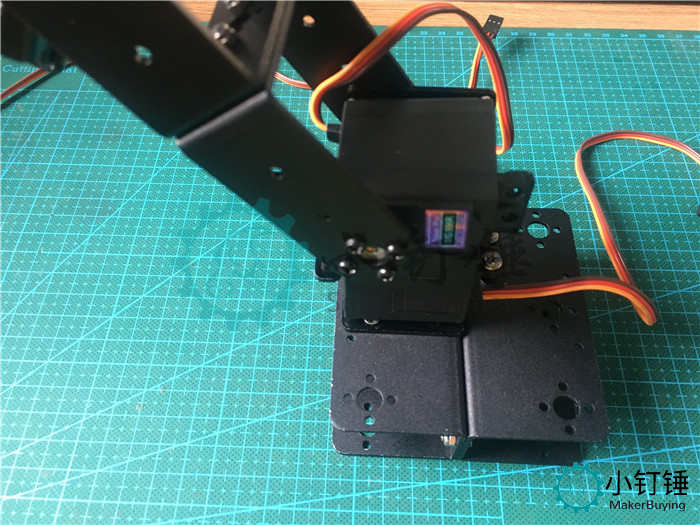

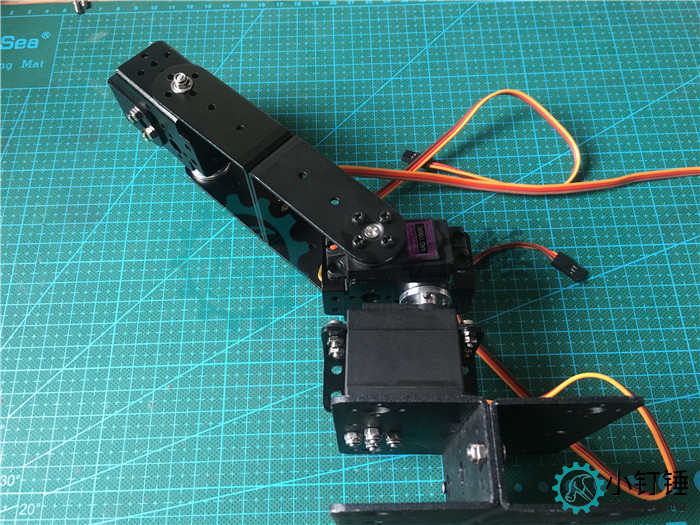

4号舵机的安装方法和2,3号舵机一样

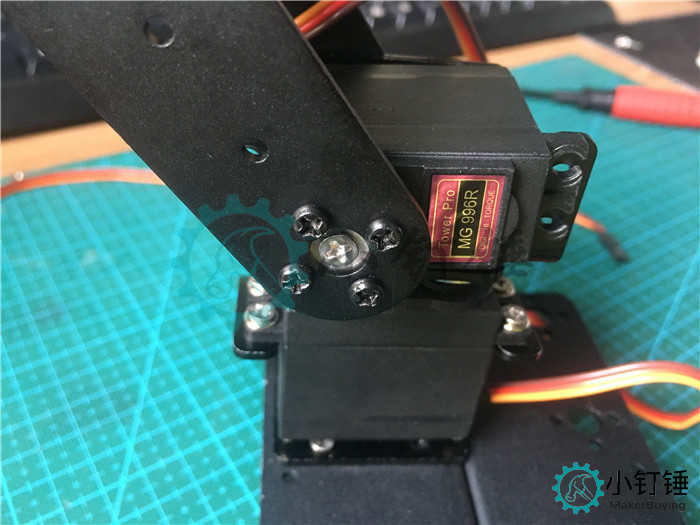

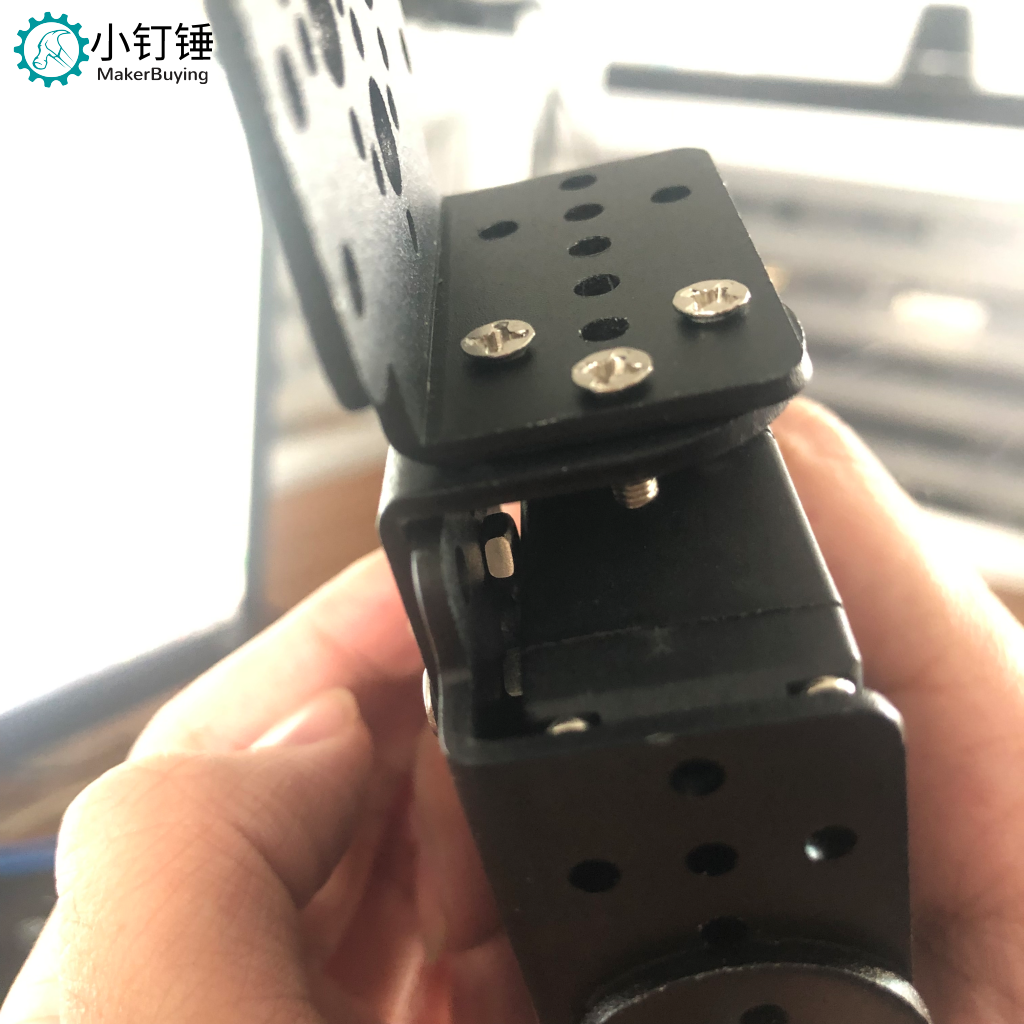

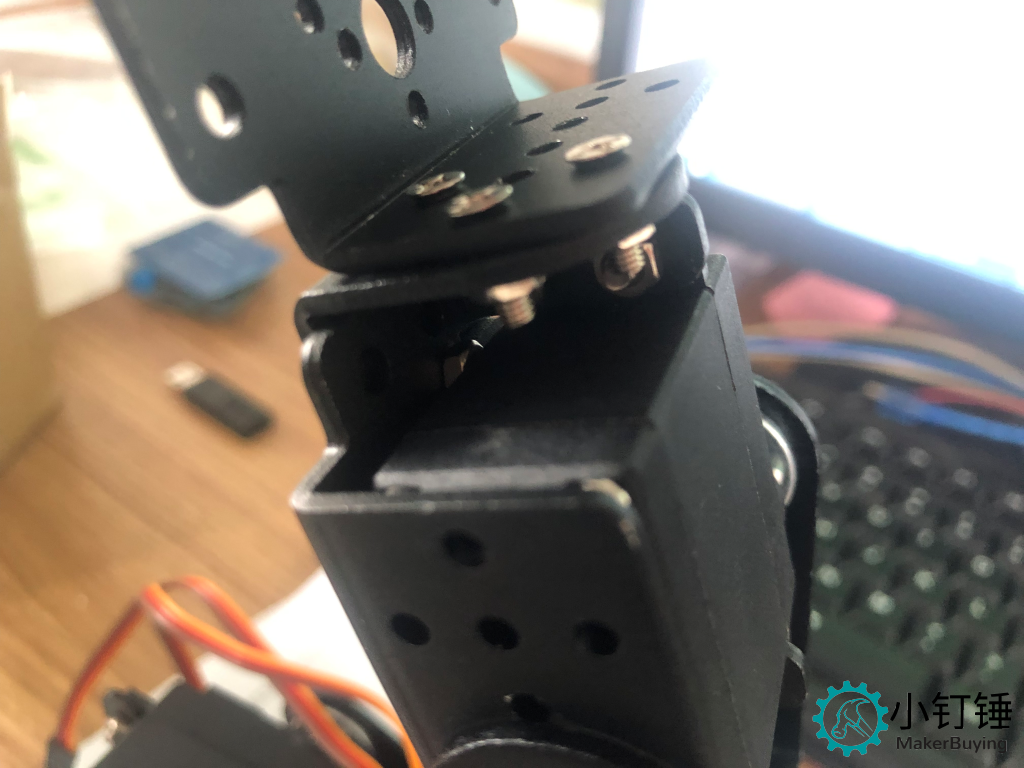

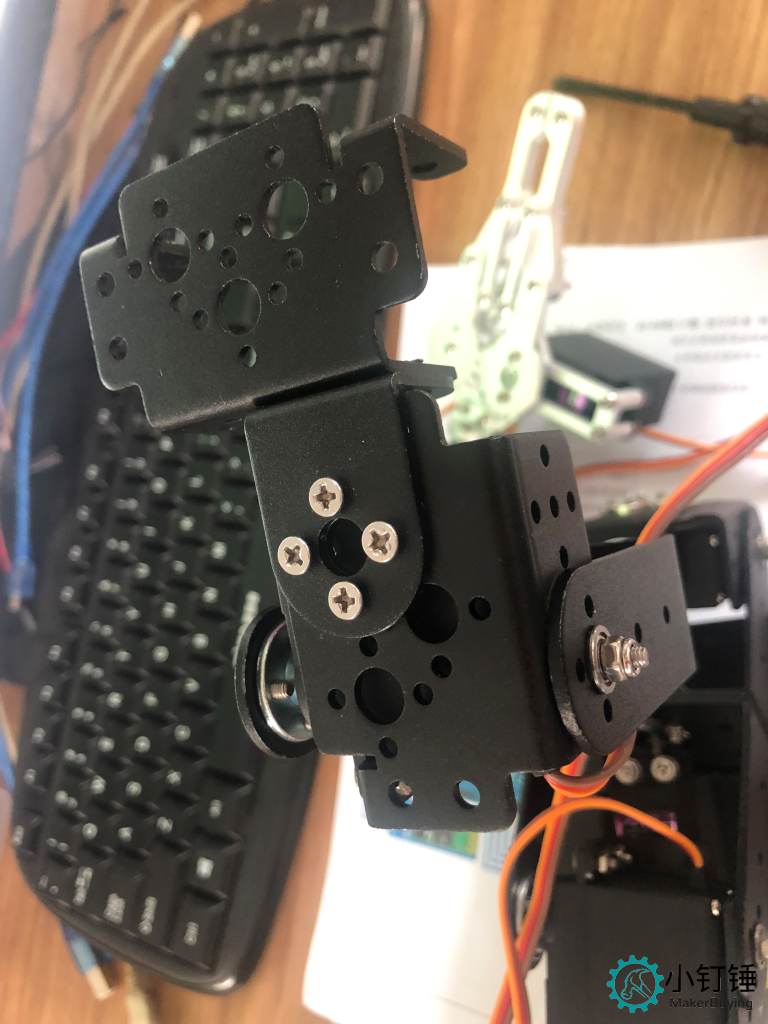

5号舵机与4号相连时中间有个L型支架,如图所示
