SNM2700 小夹子升级版sg90安装教程

技术博客 • 2020年3月12日下午6:15 • 阅读 1650

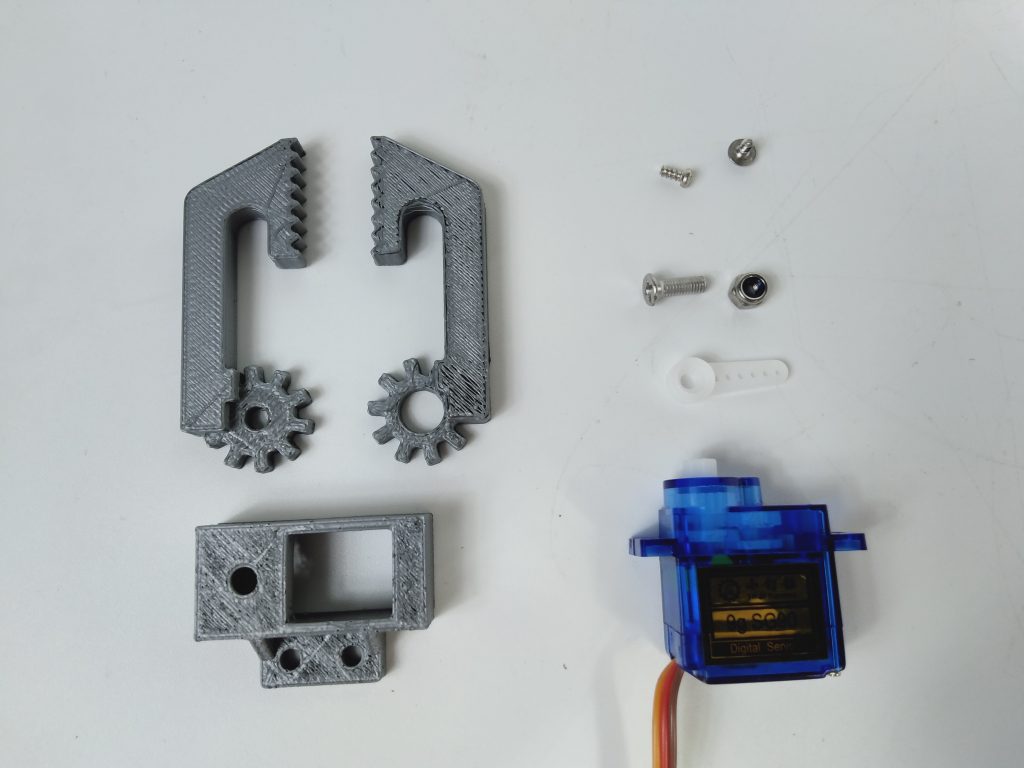

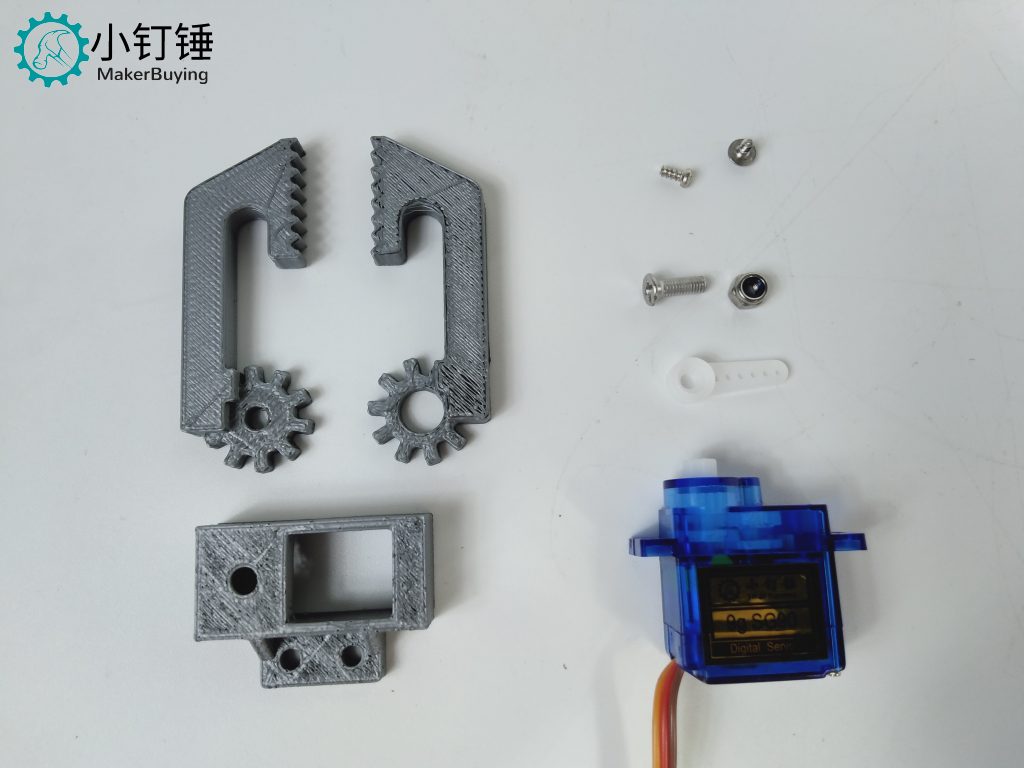

SNM2700 小夹子升级版sg90安装教程 — 首先，拿出如上图所示的所有零件。

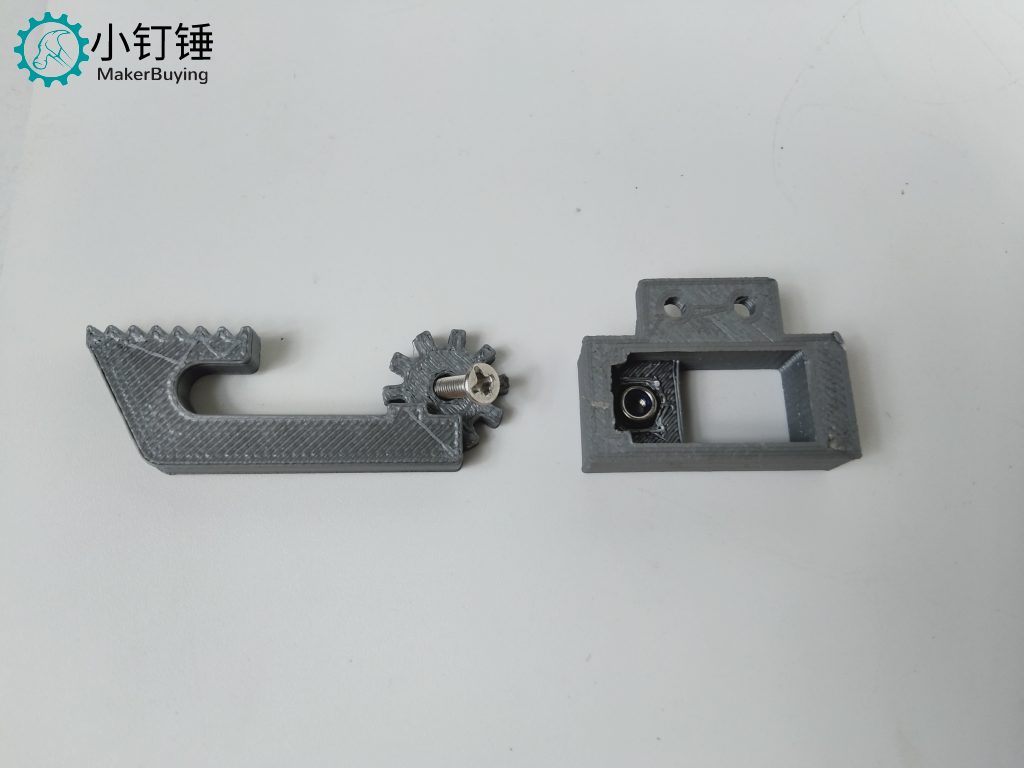

SNM2700 小夹子升级版sg90安装教程 — 开始装左爪：取如图的两个零件，分别装入M3*10的螺丝和M3的防松螺母。

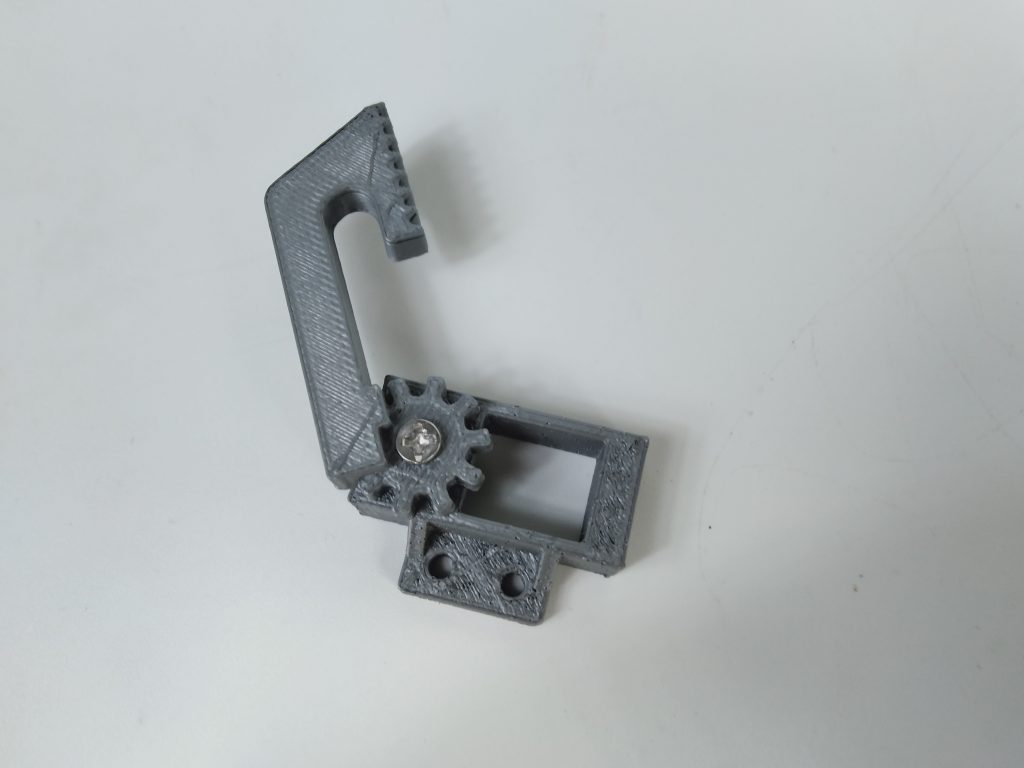

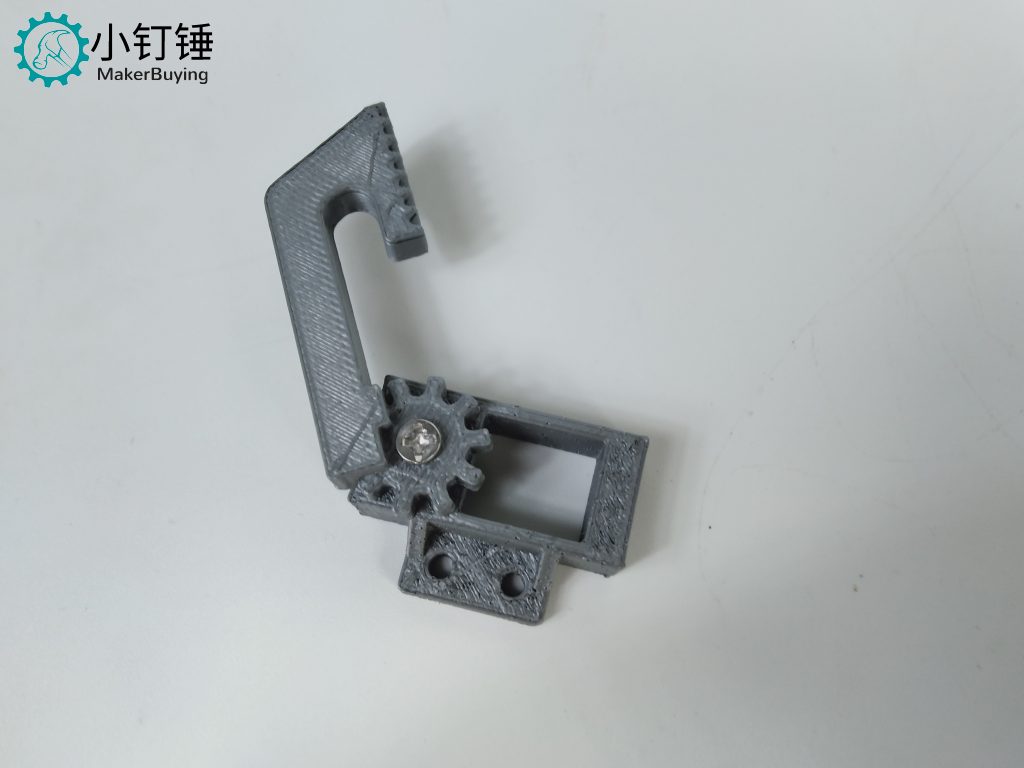

SNM2700 小夹子升级版sg90安装教程 — 左爪装完后就是这样。

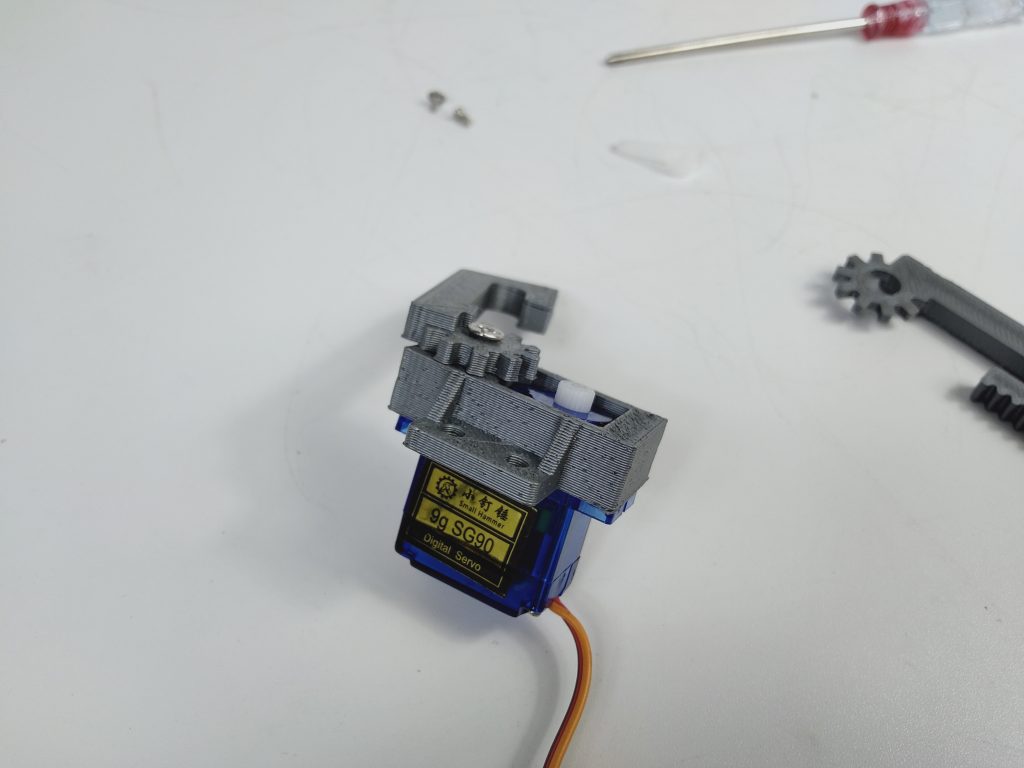

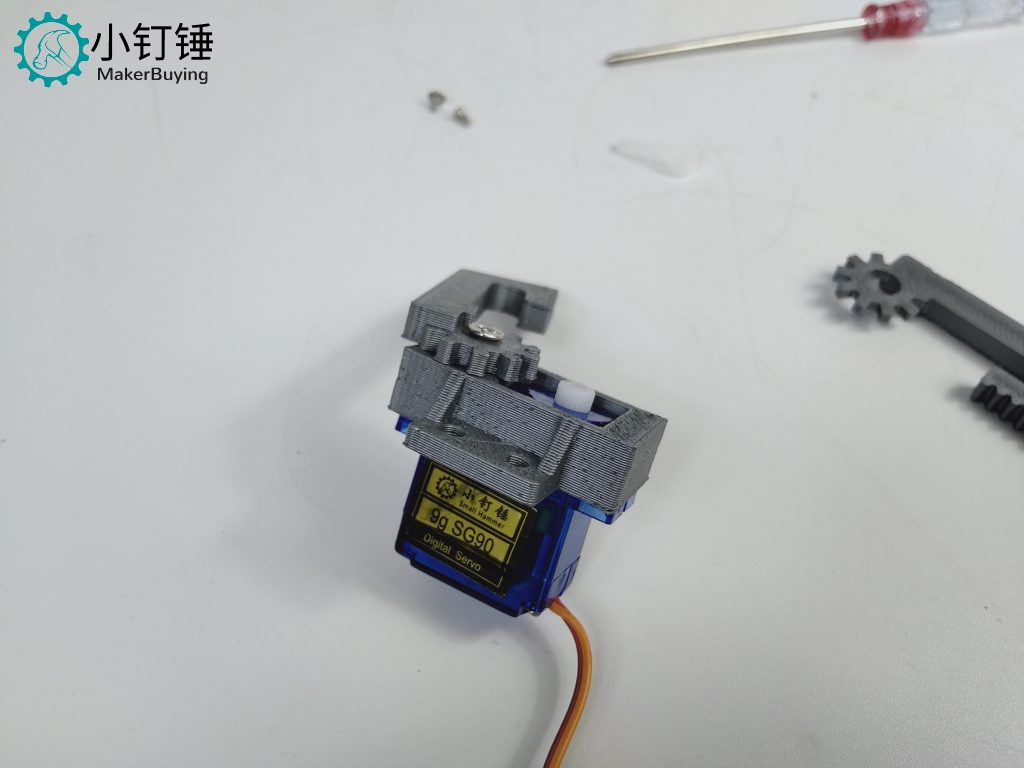

SNM2700 小夹子升级版sg90安装教程 — 下面开始装右爪：首先装入舵机，如图所示。

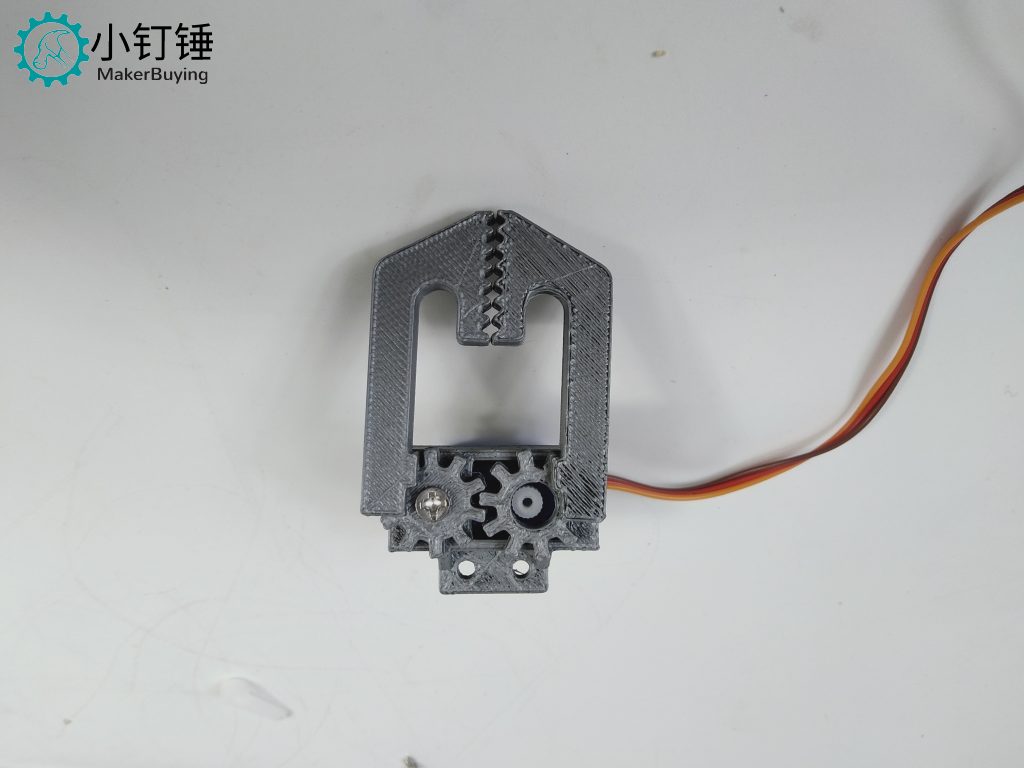

SNM2700 小夹子升级版sg90安装教程 — 装入右爪，从舵机控制器端将舵机调节至机械爪合拢状态，确保右爪和控制器都处于合拢状态。
注意线不要接错哦：黄色——S（信号线）；红色——+（电源正极，5V）；黑色— -（电源负极）

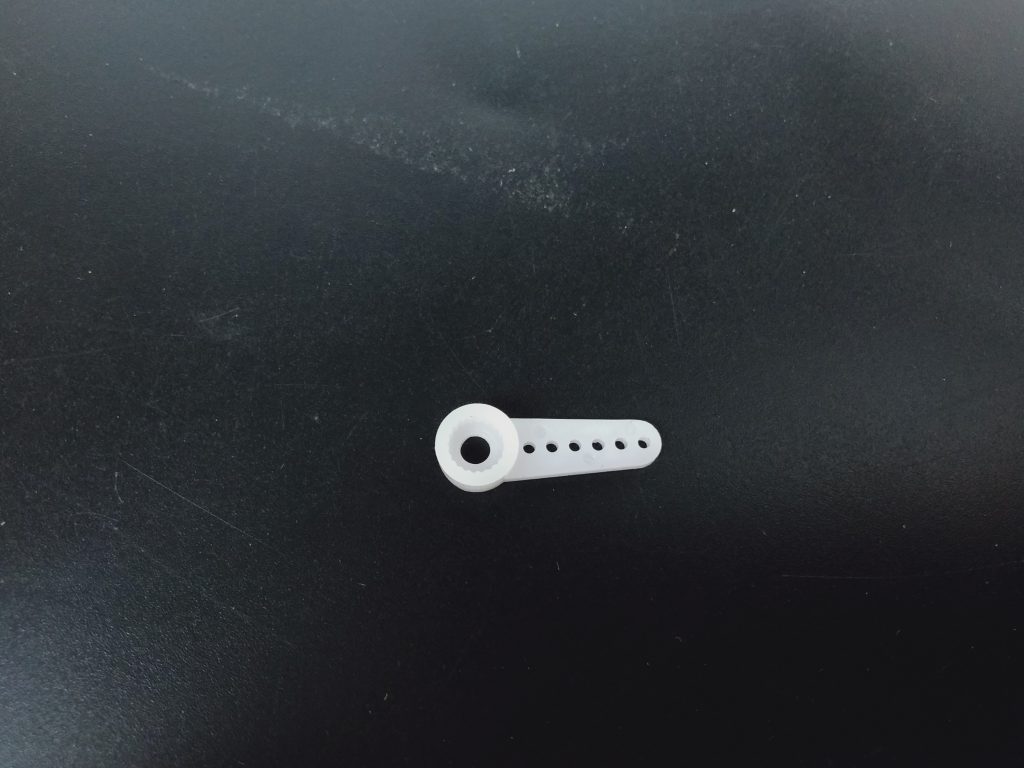

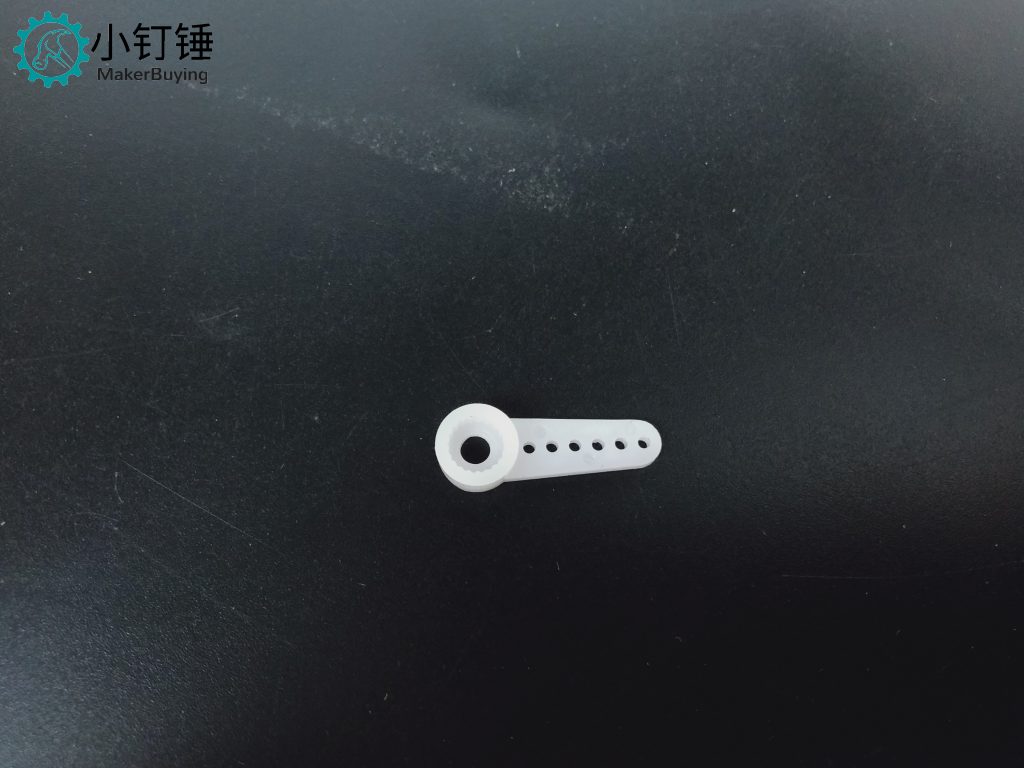

SNM2700 小夹子升级版sg90安装教程 — 取出如图所示舵机臂。

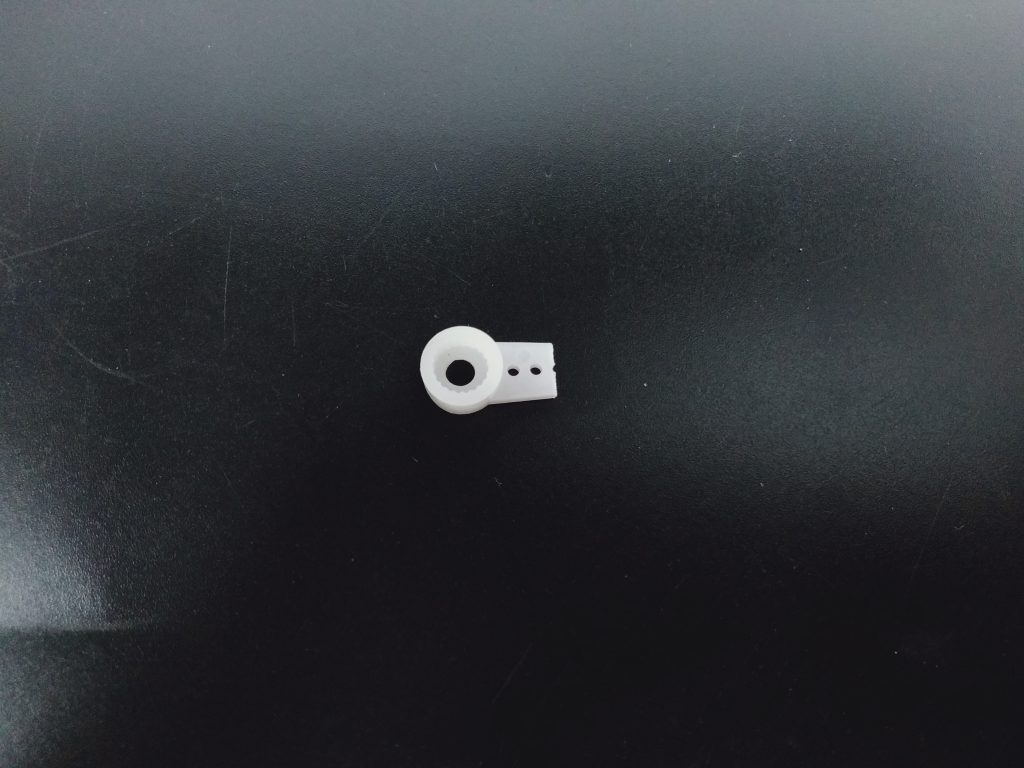

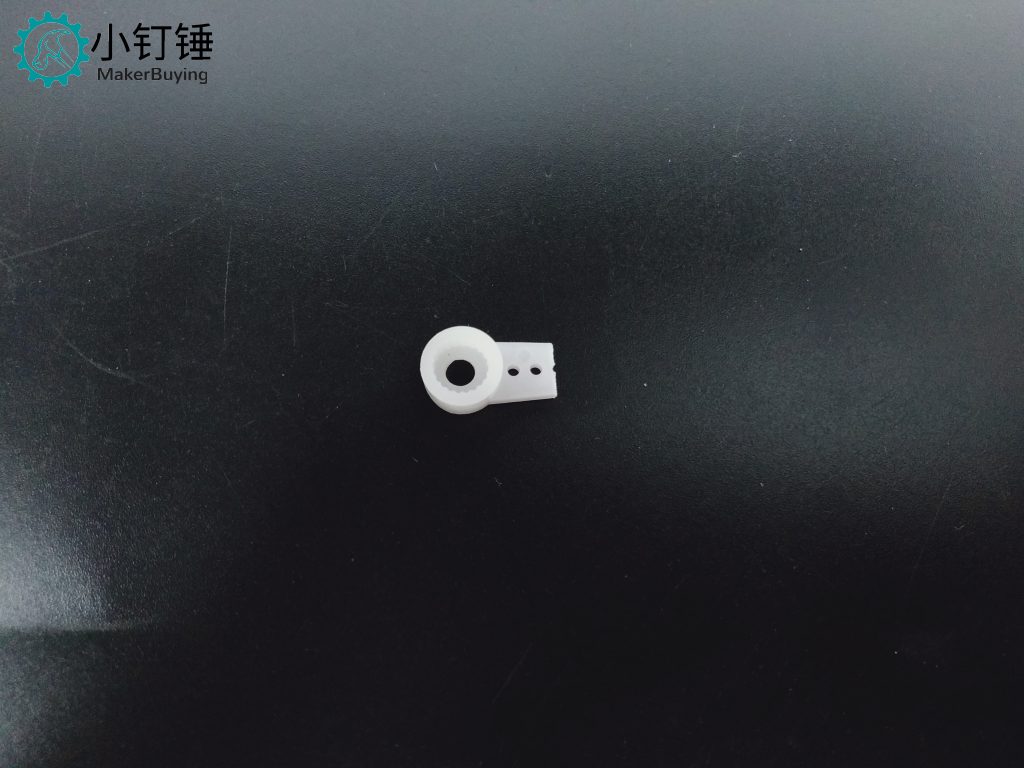

SNM2700 小夹子升级版sg90安装教程 — 从第三个小孔的位置剪断。

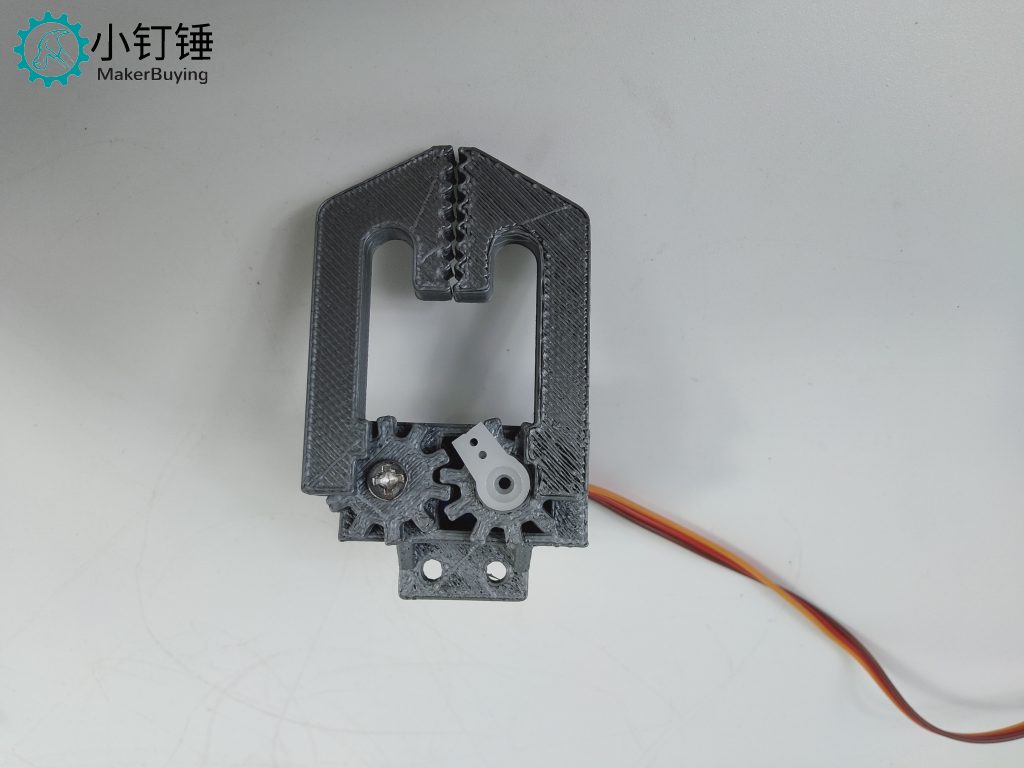

SNM2700 小夹子升级版sg90安装教程 — 在确保右爪和控制器都处于合拢状态时，将舵臂按上图中的方向卡进舵机输出轴与右爪齿轮之间。

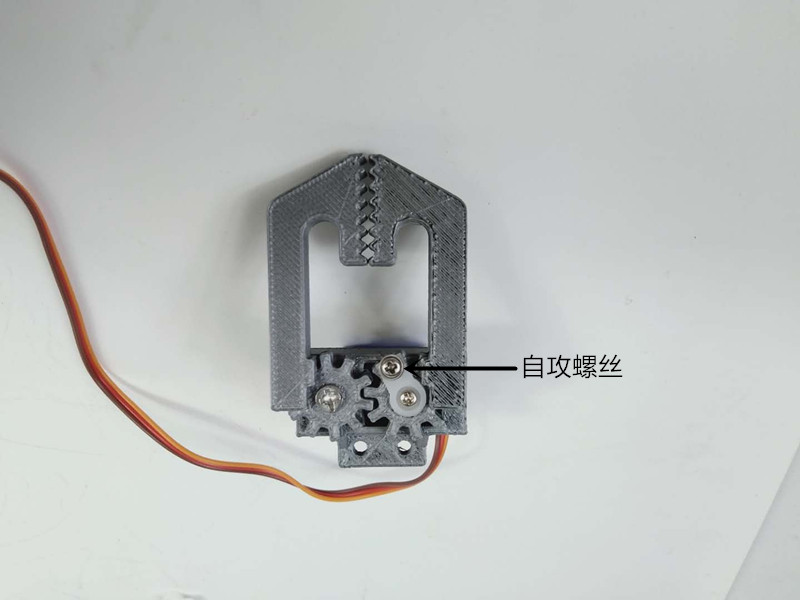

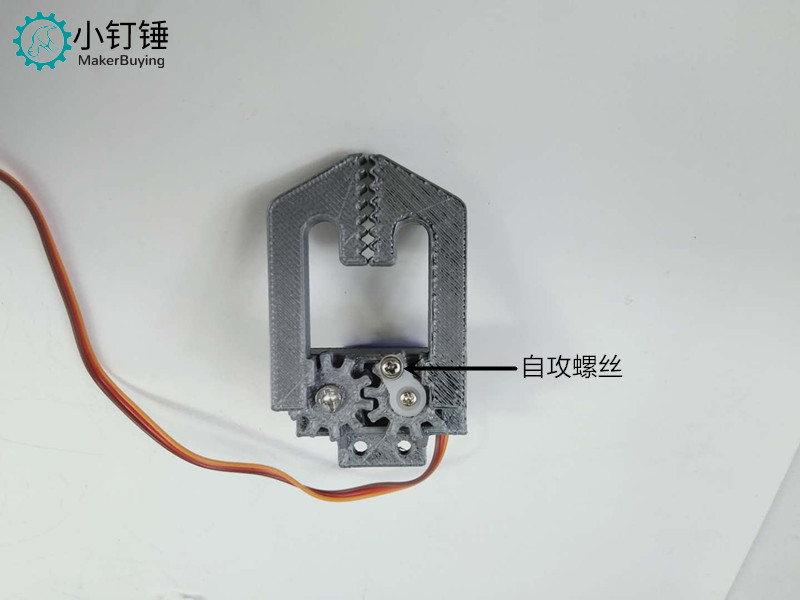

SNM2700 小夹子升级版sg90安装教程 — 最后，拧好舵臂螺丝和自攻螺丝（防止舵臂和右爪齿轮之间打滑）。
