关于从动轮夹紧边框的问题：

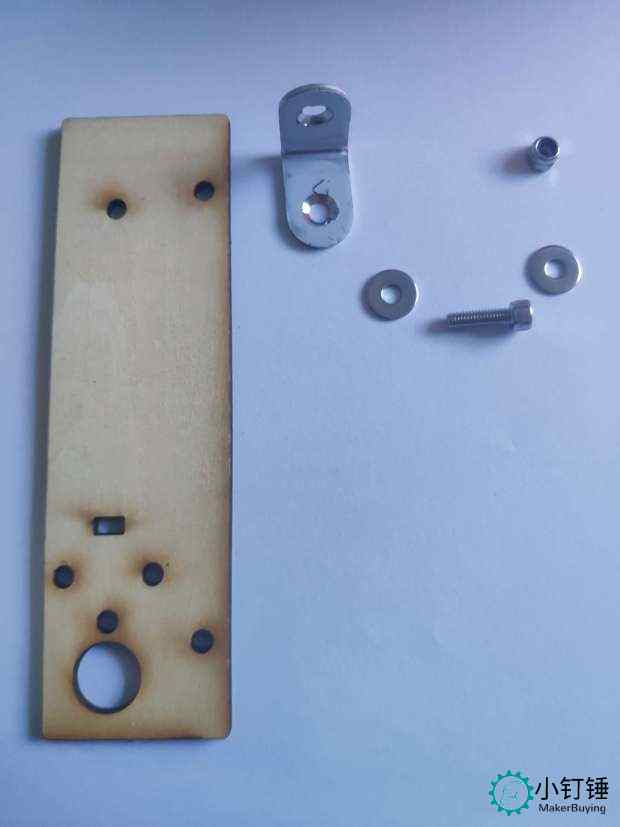

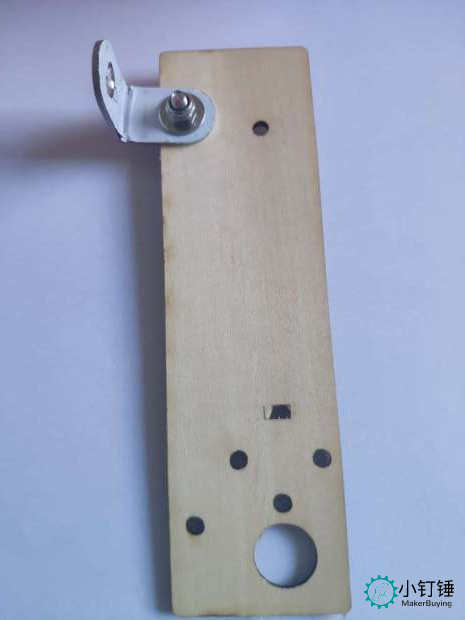

1.安装支架

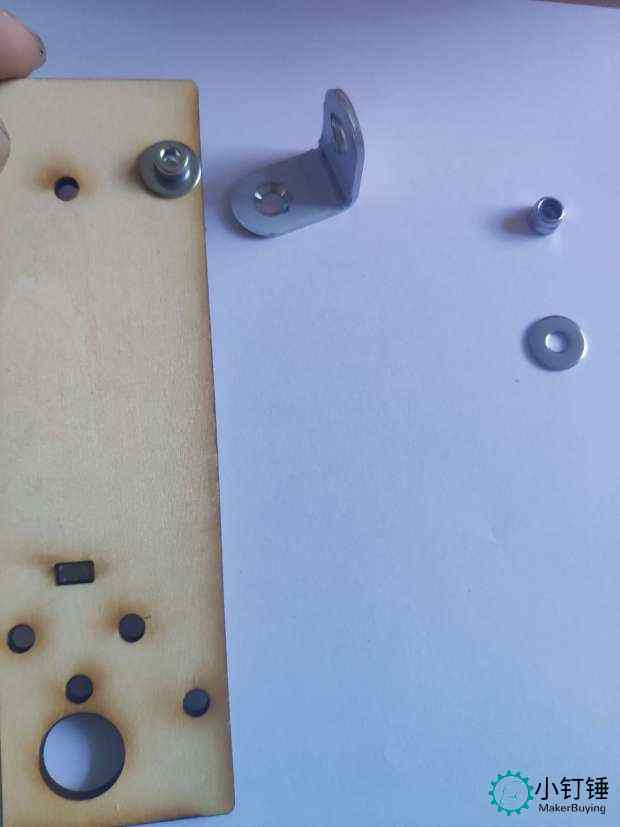

两边各1个垫片

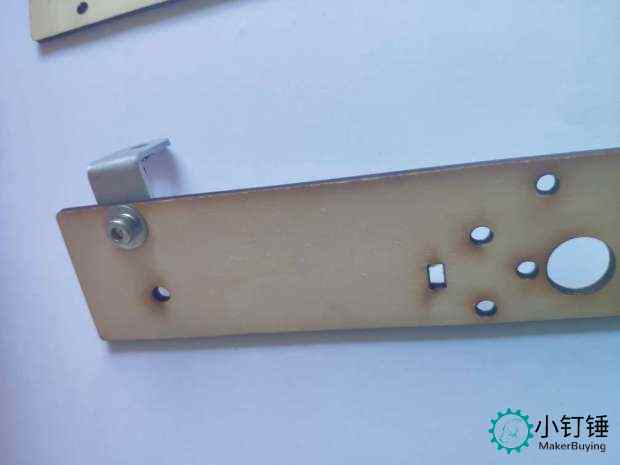

把螺丝拧紧

总共有4个位置，全部装好拧紧

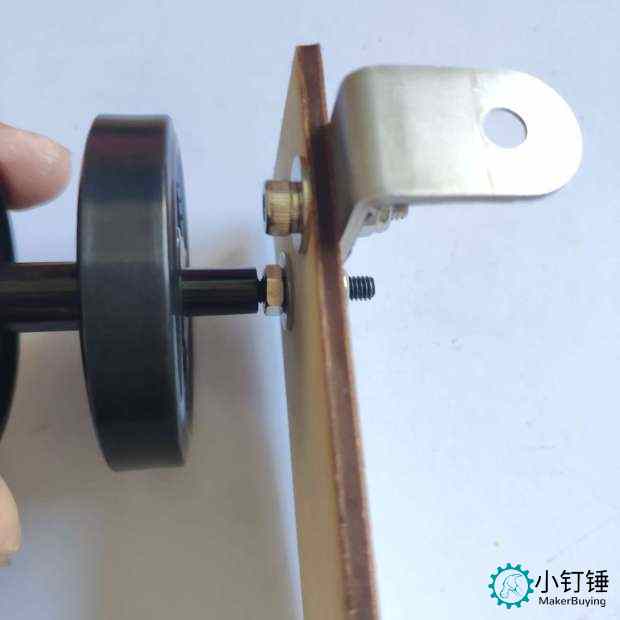

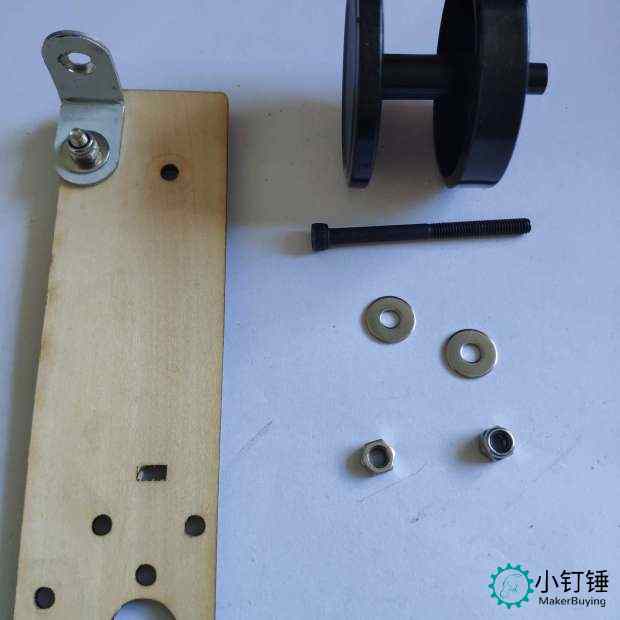

2.安装一边从动轮

木板两边各垫一个垫片，各一个螺母，两边螺母都朝木板方向拧紧，这样就把木板夹紧了

这个地方要注意一下轮子跟螺母之间要有一点空隙，让轮子可以自由转动

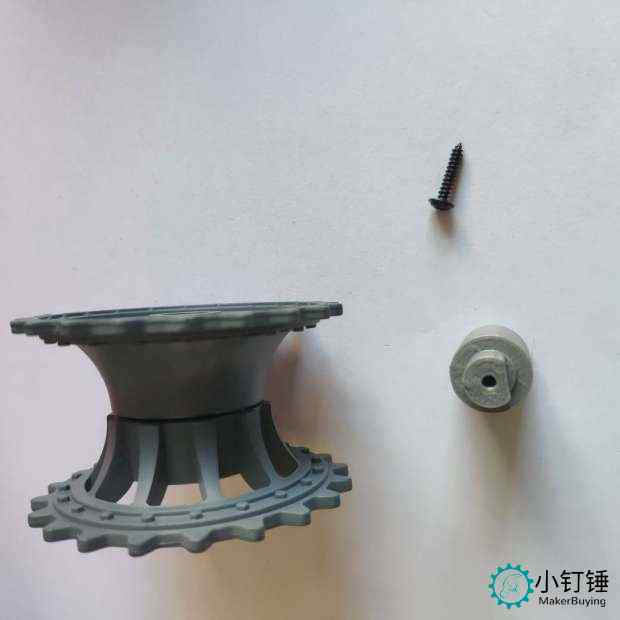

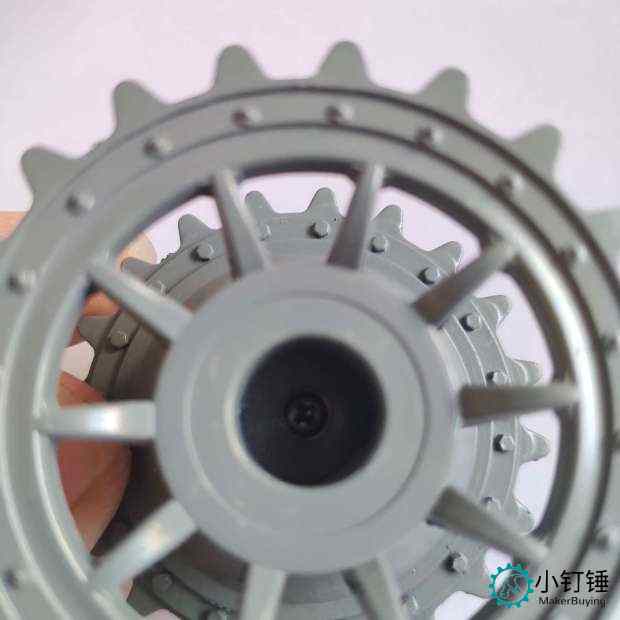

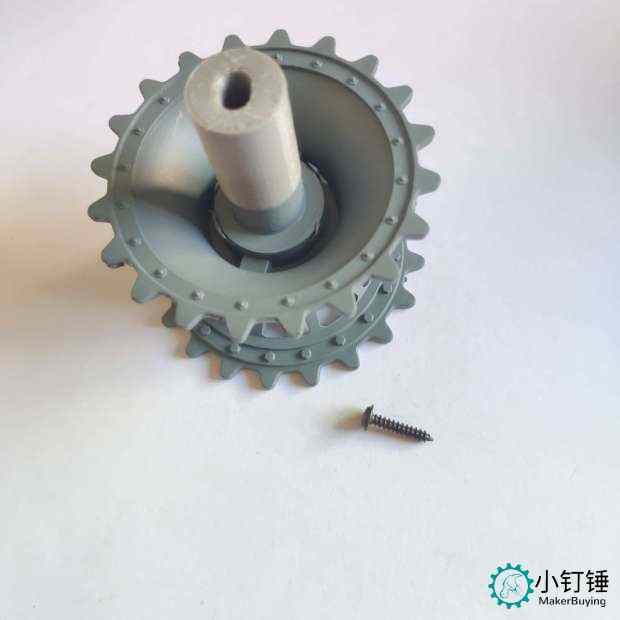

3.组装驱动轮

把螺丝拧入

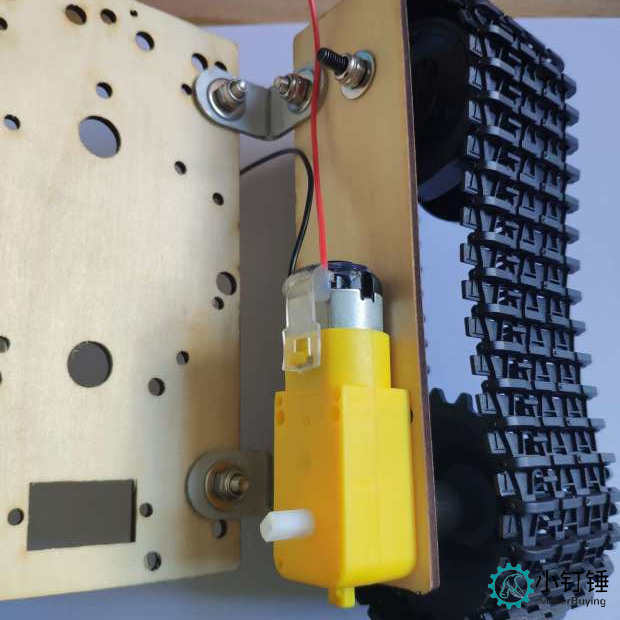

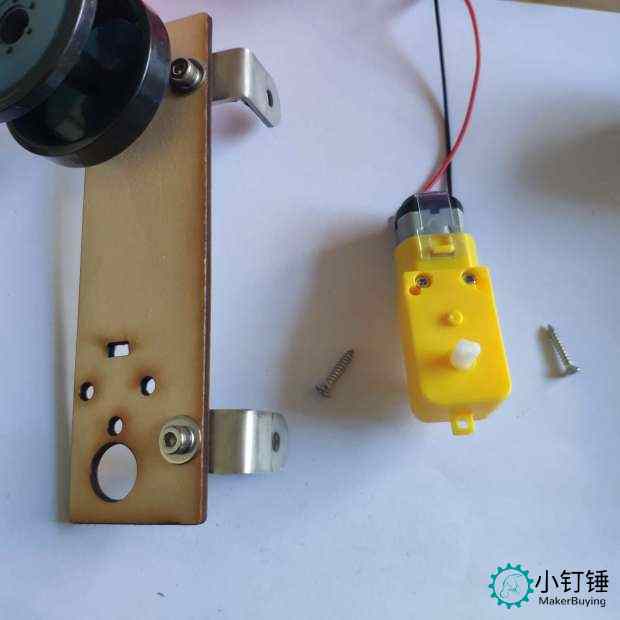

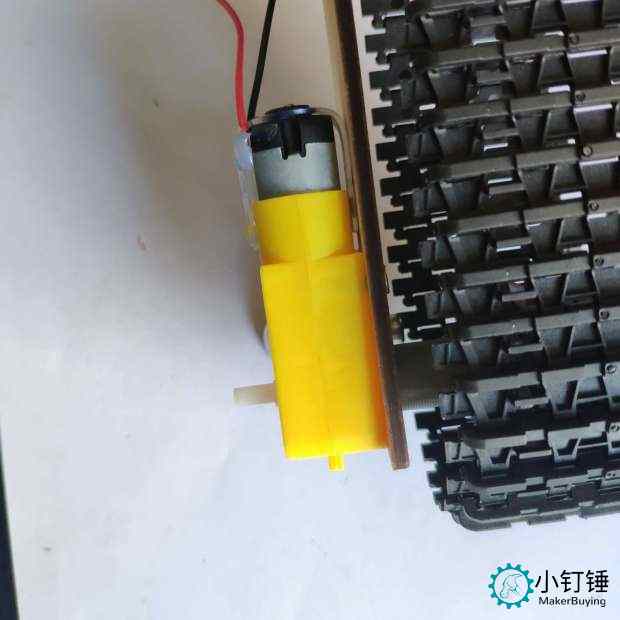

3.安装电机

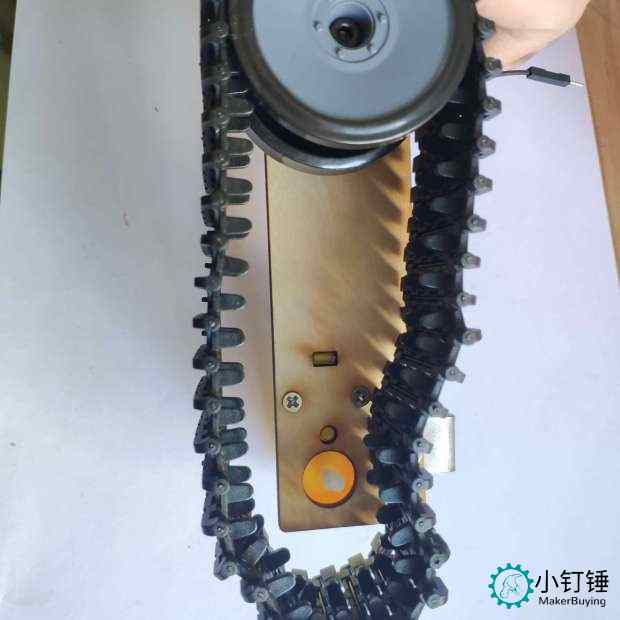

4.安装履带

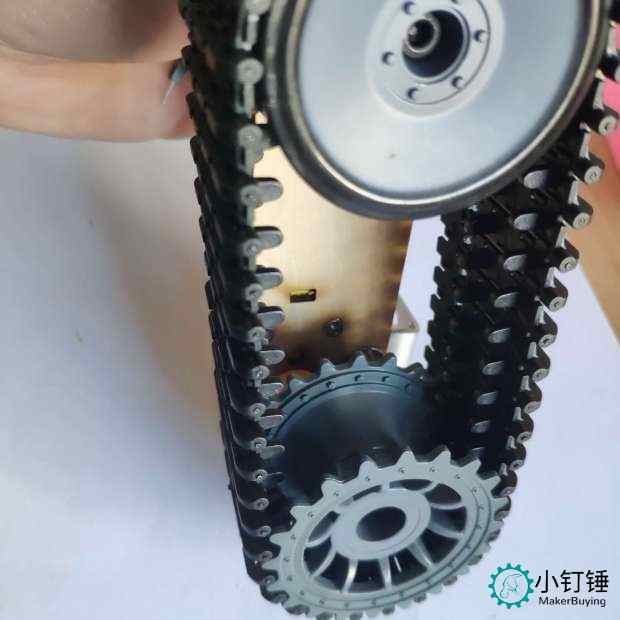

准备上履带

5.安装驱动轮

像这样装上轮子

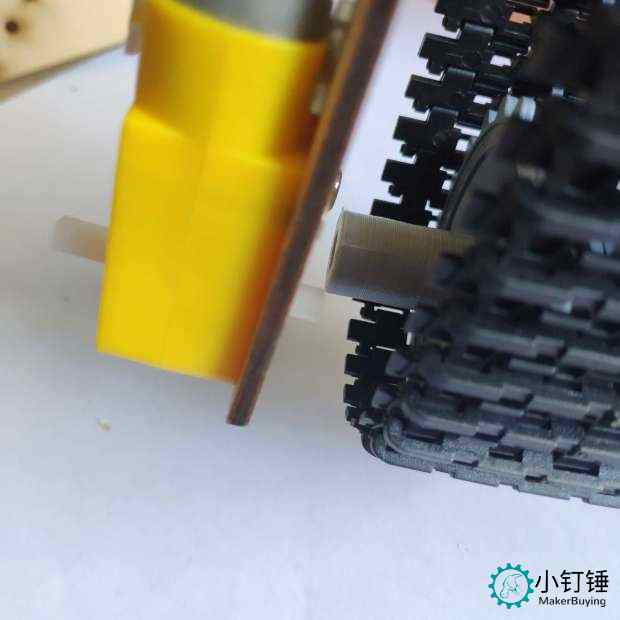

轮子对上舵机轴

6.一边安装成功，另外一边一样操作

准备装底盘

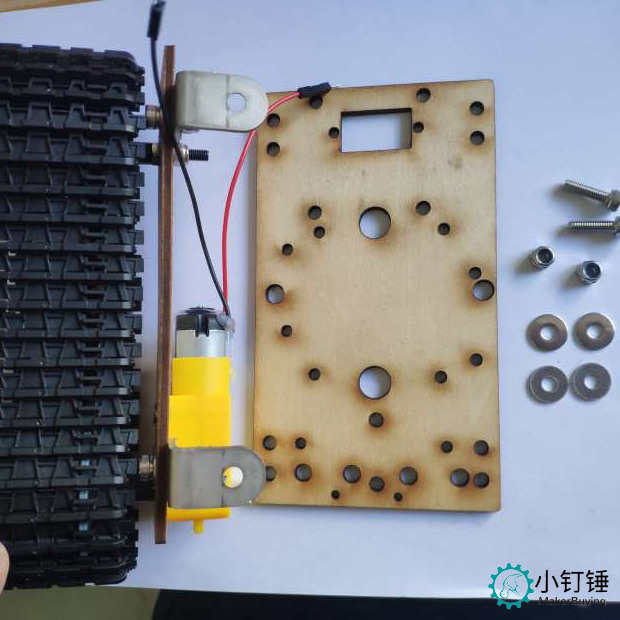

7.将边安装到底板上

注意木板底盘的方向，方孔这边跟舵机一个方向

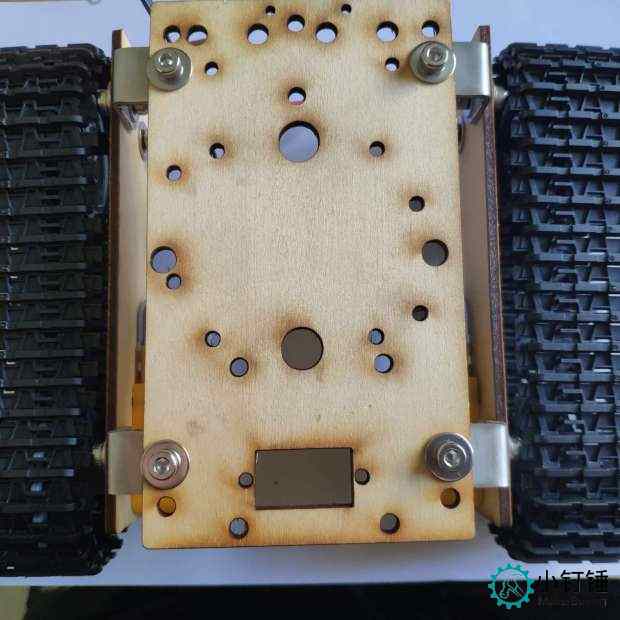

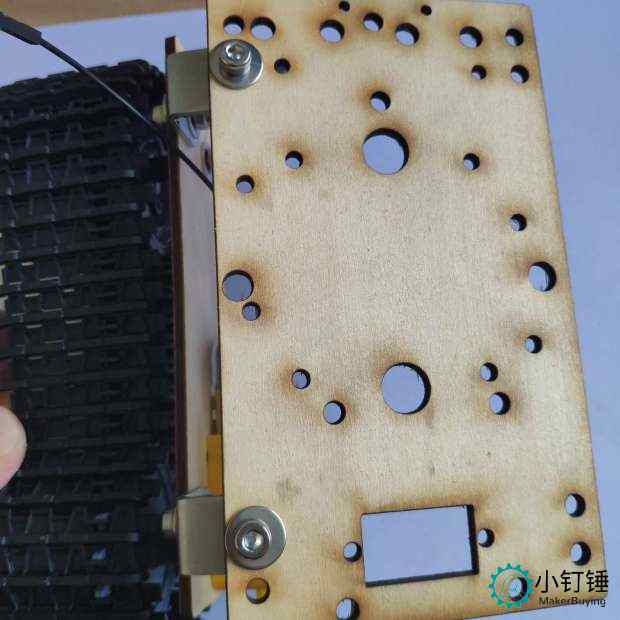

这是反面的样子

8.安装成功

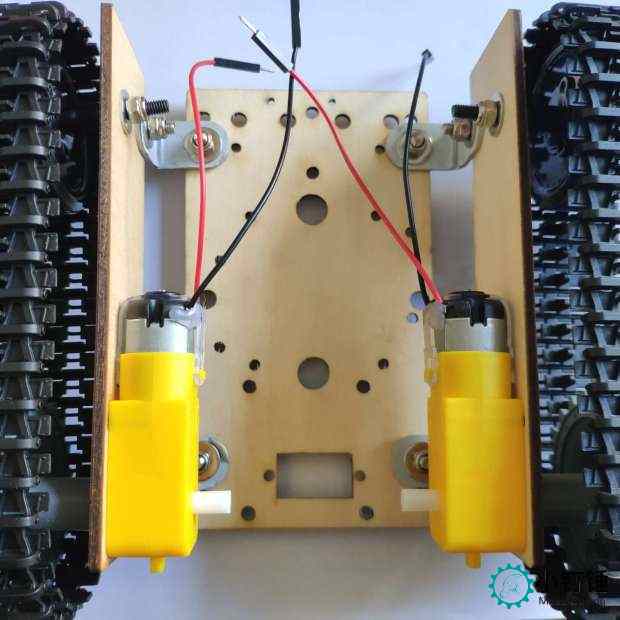

这是完成的样子，2边都是一样装就可以了
反面
