2.电路连接

基本原理,必看视频

注意事项

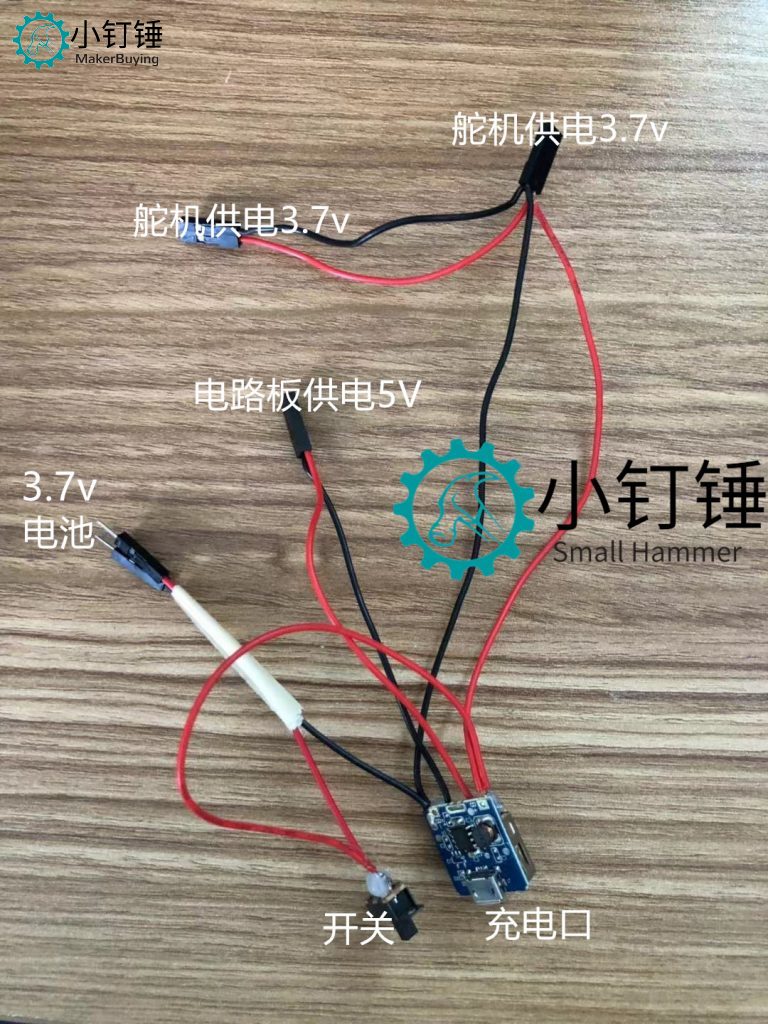

供电模块的讲解

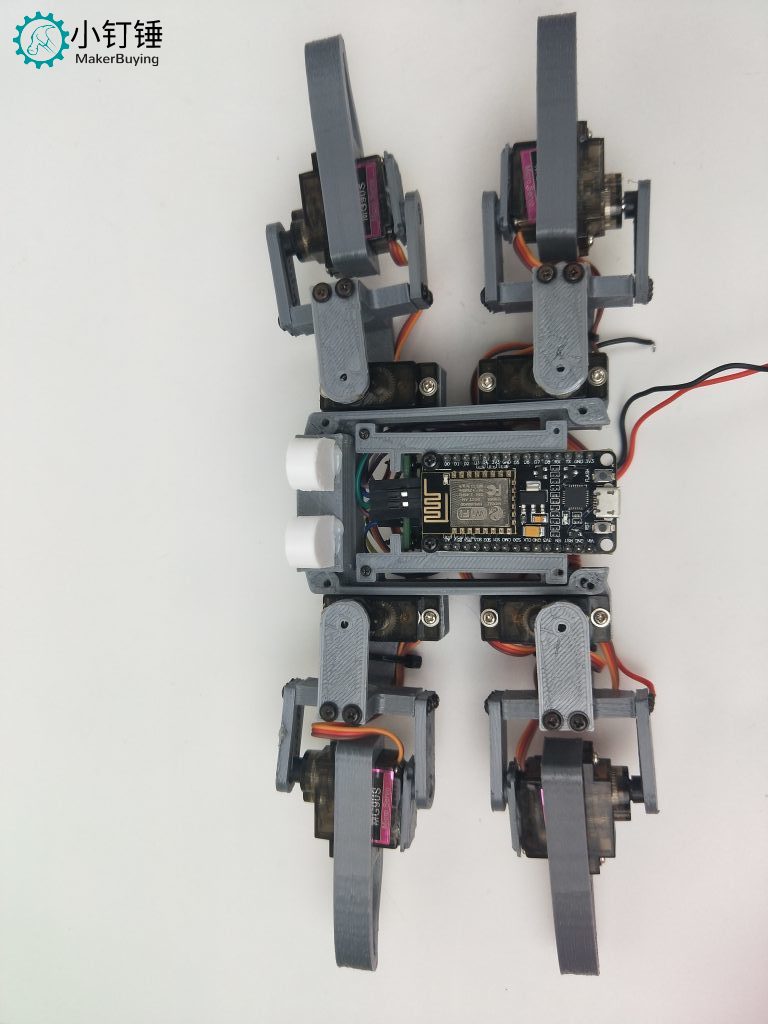

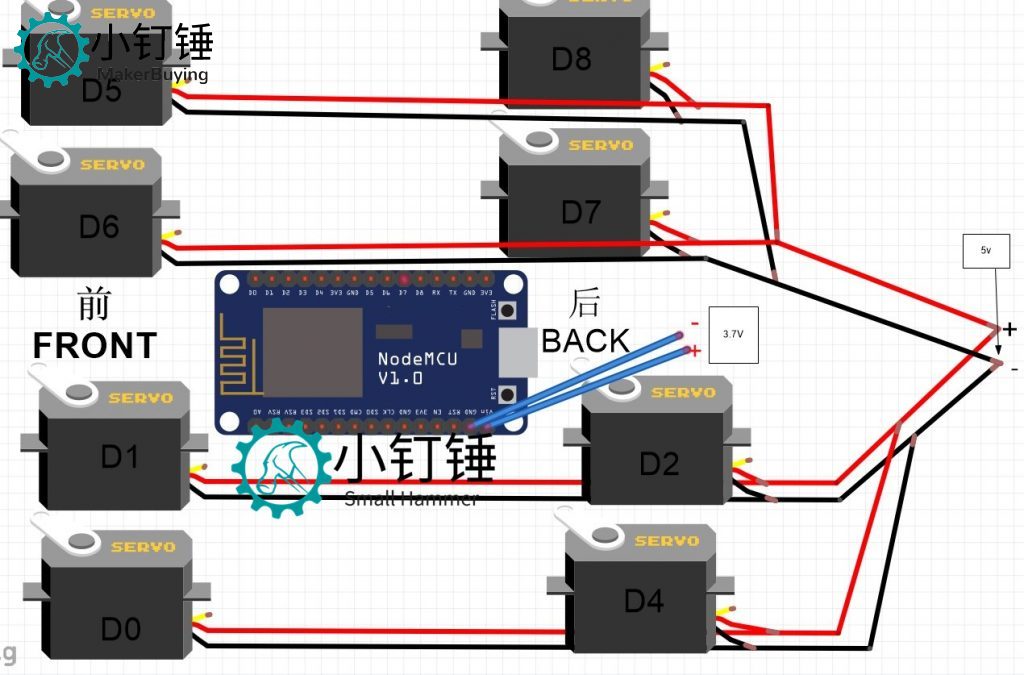

注意看下面舵机身上的编号,这些编号是在板子上面,要把对应位置的舵机黄色信号线插在板子上对应的编号的插脚上,一定看清楚板子上的编号再插舵机信号线,(注意前面位置)

左边是前面,右边是后面,对应上面的舵机图进行安装

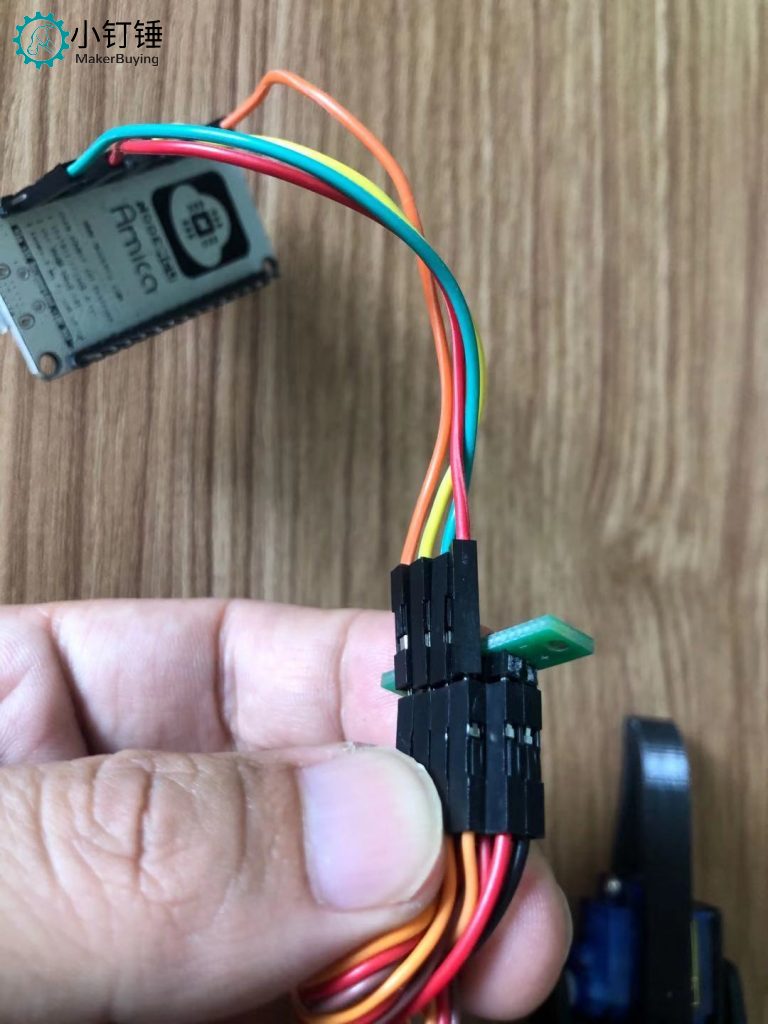

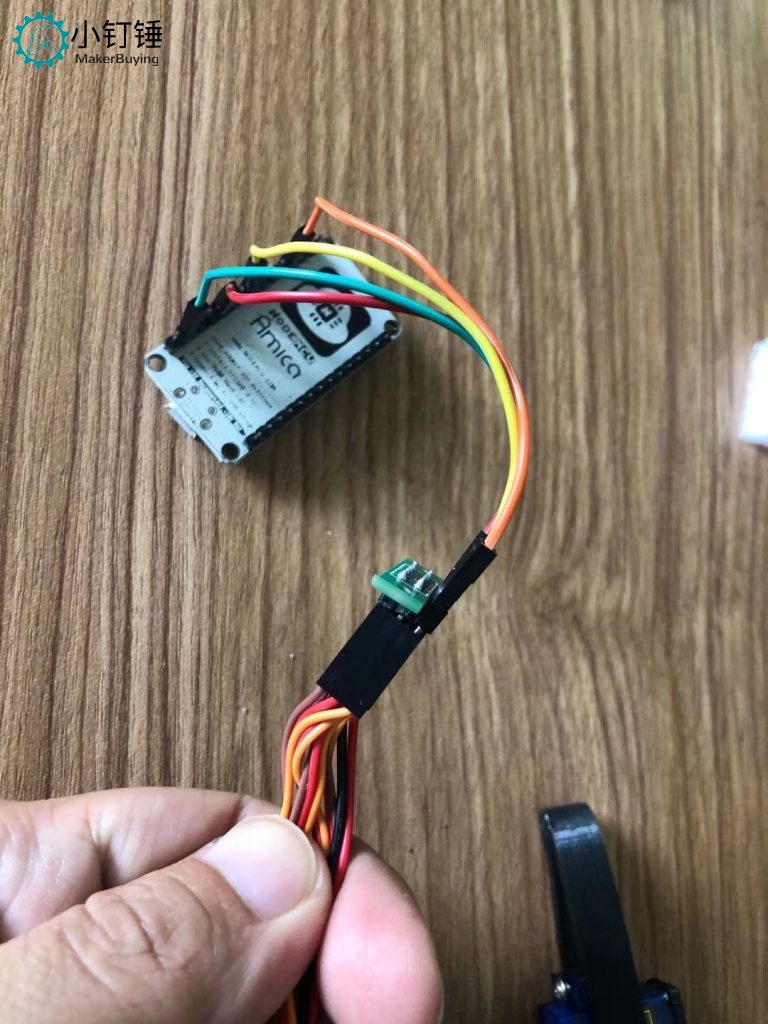

下面讲解插线板的使用方法:

看下面示意图:

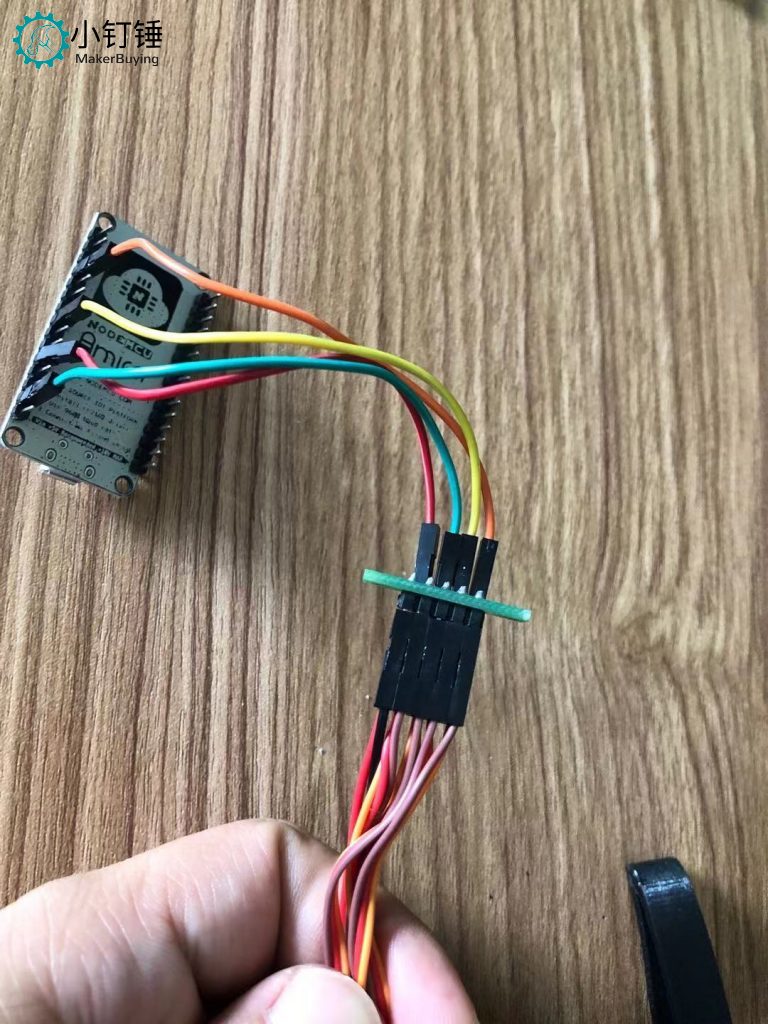

红黑是电源,黄色是信号,黄色接入主板,红黑接入电源模块
